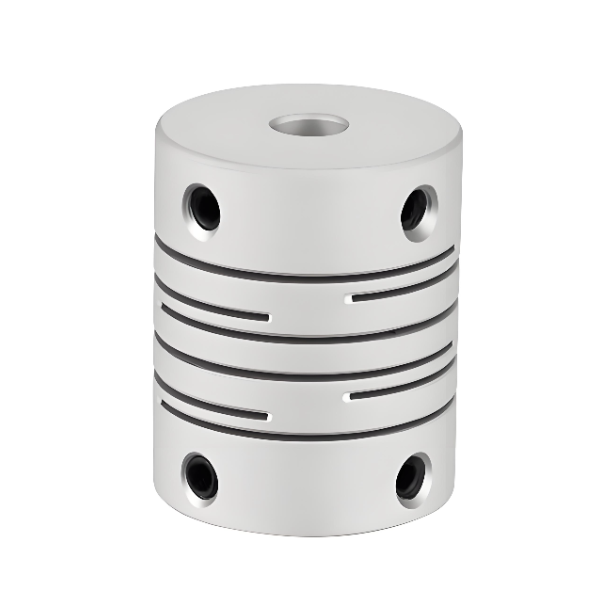

نوع پیچ موقعیت یابی کوپلینگ شفت پرتو موازی آلیاژ آلومینیوم با مقاومت بالا RSK-CPI
کوپلینگ خط موازی یک جزء کاربردی است که برای رفع ناهماهنگی در انتقال شفت موازی طراحی شده است. هنگام انتخاب یک مدل، تمرکز بر پارامترهای کلیدی مانند گ...
کوپلینگ خط موازی یک جزء کاربردی است که برای رفع ناهماهنگی در انتقال شفت موازی طراحی شده است. هنگام انتخاب یک مدل، تمرکز بر پارامترهای کلیدی مانند گ...
کوپلینگ خط موازی یک جزء کاربردی است که برای رفع ناهماهنگی در انتقال شفت موازی طراحی شده است. هنگام انتخاب یک مدل، تمرکز بر پارامترهای کلیدی مانند گ...
کوپلینگ خط موازی یک جزء کاربردی است که برای رفع ناهماهنگی در انتقال شفت موازی طراحی شده است. هنگام انتخاب یک مدل، تمرکز بر پارامترهای کلیدی مانند گ...
کوپلینگ خط موازی یک جزء کاربردی است که برای رفع ناهماهنگی در انتقال شفت موازی طراحی شده است. هنگام انتخاب یک مدل، تمرکز بر پارامترهای کلیدی مانند گ...
کوپلینگ خط موازی یک جزء کاربردی است که برای رفع ناهماهنگی در انتقال شفت موازی طراحی شده است. هنگام انتخاب یک مدل، تمرکز بر پارامترهای کلیدی مانند گ...
کوپلینگ خط موازی یک جزء کاربردی است که برای رفع ناهماهنگی در انتقال شفت موازی طراحی شده است. هنگام انتخاب یک مدل، تمرکز بر پارامترهای کلیدی مانند گ...
کوپلینگ پرتو (یا کوپلینگ مارپیچ) یک اتصال منعطف تک تکه برای شفتها است که از یک بلوک فلزی با برشهای مارپیچی برای ایجاد «تیرهای» انعطافپذیر ماشینکاری میشود و به آن اجازه میدهد تا گشتاور را منتقل کند در حالی که ناهماهنگیهای زاویهای، موازی و محوری را جذب میکند، بدون اینکه برای رباتها و پمپها کنترل ایدهآل باشد. بدون خطا، حرکت صاف بسیار مهم است.
چگونه کار می کند
ساخت تک تکه: ماشین کاری شده از یک استوانه جامد، ایجاد یک قسمت یکپارچه با شکاف های مارپیچ.
انعطاف پذیری: برش های مارپیچی به عنوان تیرهای انعطاف پذیر عمل می کنند، خم می شوند تا حرکات شفت (زاویه ای، افست موازی، محوری) را انجام دهند.
Zero Backlash: از آنجایی که یک تکه است، مانند کوپلینگ های چند قسمتی، هیچ شکاف یا بازی (بازی) وجود ندارد و موقعیت دقیق را تضمین می کند.
ویژگی ها و انواع کلیدی
قابل تنظیم: انعطاف پذیری را می توان با تغییر لید برش (زمین) و تعداد شروع ها تنظیم کرد.
مواد: معمولا آلومینیوم یا فولاد ضد زنگ، اما همچنین تیتانیوم.
تک پرتو در مقابل چند پرتو: تک پرتو انعطاف پذیری زاویه ای عالی را ارائه می دهد. چند پرتو ناهماهنگی موازی بیشتری را کنترل می کند.
برنامه های کاربردی رایج
کنترل حرکت: موتورهای سروو، رباتیک و ماشین آلات خودکار.
ابزار دقیق: شفت های اتصال برای رمزگذارها و حسگرها.
پمپ ها: پمپ های سبک و سایر سیستم های مکانیکی عمومی.
ایده آل برای
سیستم های موقعیت یابی دقیق
برنامه هایی که نیاز به انتقال بدون خطا دارند.
گشتاور کم تا متوسط، وظایف با سرعت بالا یا کم بار.
زمان استفاده
زمانی که حرکت دقیق و بدون واکنش مورد نیاز است.
برای اتصال شفت های نامرتب در یک واحد جمع و جور.
چگونه چرخ دنده های کوپلینگ گشتاور را بین شفت های نامرتب منتقل می کنند دو توپی با دندانههای چرخ دنده خارجی، پیچیده شده توسط آستینی که دندانهای داخلی منطبق را حمل میکند - این هندسه هسته پشت هر چرخ دنده کوپلینگ است. گشتاور به جای اتصال پیچی سفت و سخت از دندان های مشبک عبور می کند، و فاصله تعبیه شده در آن مش...
READ MOREتفاوت اصلی بین کوپلینگ های جهانی شافت متقاطع صنعتی و توپ قفس نوع کوپلینگ های جهانی با سرعت ثابت در نرمی گیربکس و شرایط کاری قابل اجرا نهفته است: ساختار اولی دارای ساختار ساده، ظرفیت بار بسیار بالا است، اما از نوسانات سرعت رنج می برد، که آن را برای کاربردهای با سرعت کم و بار سن...
READ MOREآشنایی با کوپلینگ فنری سرپانتین A کوپلینگ فنری مارپیچ یک دستگاه مکانیکی تخصصی است که برای اتصال دو محور چرخان و در عین حال سازگاری با ناهماهنگی و جذب ضربه های ارتعاشی طراحی شده است. برخلاف کوپلینگ های سفت و سخت، از یک سری فنرهای فلزی موجی شکل به هم پیوسته برای انتقال گشتاور به صورت انعطاف پذیر اس...
READ MOREکوپلینگ های پرتو حلزونی به دلیل توانایی آنها در انتقال گشتاور در حالی که ناهماهنگی زاویه ای، محوری و موازی را در خود جای می دهند، بسیار ارزشمند هستند. با استفاده از انعطافپذیری طراحی برش مارپیچ، این کوپلینگها غلظت تنش را در شفتها و ماشینهای متصل کاهش میدهند. در صنعت سنگین Jiangsu Rokang، کوپلینگهای مارپیچ ما با ماشینکاری دقیق از فولاد آلیاژی با عیار بالا ساخته میشوند و تحت عملیات حرارتی و آزمایش دینامیکی قرار میگیرند تا از دوام طولانیمدت تحت بارهای سنگین و عملکرد با سرعت بالا اطمینان حاصل کنند. من با افتخار می گویم که تخصص ما به ما اجازه می دهد کوپلینگ هایی را ارائه دهیم که به طور قابل اعتماد جایگزین راه حل های وارداتی در محیط های صنعتی بحرانی می شوند.
کوپلینگ های پرتو با کوپلینگ های چرخ دنده متقاطع سنتی یا چرخ دنده درام به دلیل توانایی آنها در کنترل ناهماهنگی بدون ایجاد واکنش متقابل متفاوت هستند. در حالی که کوپلینگ های جهانی با سرعت ثابت نوع قفس توپ در سناریوهای با سرعت بالا و بار سنگین مانند کاربردهای معدنی و دریایی برتری دارند، کوپلینگ های پرتو حلزونی برای تجهیزات موقعیت یابی دقیق، موتورهای سروو و ابزار دقیق ایده آل هستند. انعطاف پذیری منحصر به فرد و انطباق پیچشی آنها به کاهش لرزش و افزایش طول عمر اجزای متصل کمک می کند.
تولید کوپلینگ های مارپیچ با کیفیت بالا نیازمند طراحی مکانیکی دقیق و قابلیت های ماشینکاری پیشرفته است. در مرکز ما از مجموعه یک مرحله ای تجهیزاتی استفاده می کنیم که تراشکاری دقیق، فرزکاری، جوشکاری و عملیات حرارتی را در کنار اندازه گیری جامع، آزمایش شیمیایی و دینامیکی پوشش می دهد. این تضمین میکند که هر کوپلینگ پرتو با تلورانسهای سخت مواجه میشود و در کاربردهای سخت عملکرد قابل اعتمادی دارد. رویکرد یکپارچه ما به من این امکان را می دهد که با اطمینان قول کوپلینگ هایی را بدهم که از استانداردهای صنعت فراتر می روند و در عین حال قیمت رقابتی دارند.
نوآوریهای اخیر در کوپلینگهای پرتو مارپیچی بر بهینهسازی ظرفیت گشتاور و در عین حال به حداقل رساندن سفتی پیچشی در صورت نیاز تمرکز دارد. به عنوان مثال، برش های مارپیچ چند استارت می تواند بار را به طور یکنواخت در سراسر بدنه کوپلینگ توزیع کند، استرس موضعی را کاهش دهد و عمر مفید را افزایش دهد. صنعت سنگین جیانگ سو روکانگ از همکاریهای تحقیقاتی ما با موسسات نظامی و دانشگاهی برای اصلاح این طرحها استفاده کرده است و از عملکرد قابل اعتماد در بخشهایی مانند خودروهای زرهی، سیستمهای نیروی محرکه دریایی و ماشینآلات نساجی با سرعت بالا اطمینان حاصل میکند.
| متریک | کوپلینگ پرتو | کوپلینگ برش حلزونی |
| ناهماهنگی زاویه ای | متوسط | بالا |
| حرکت محوری | محدود | عالی |
| عکس العمل | پایین | نزدیک به صفر |
| ظرفیت گشتاور | متوسط | بالا |
کوپلینگهای مارپیچ ما در سراسر جهان، از سیستمهای اتوماسیون دقیق اروپایی گرفته تا تجهیزات سنگین در هند و خاورمیانه، موفق بودهاند. صنعت سنگین Jiangsu Rokang با ترکیب طراحی پیشرفته، مواد با کیفیت بالا و کنترل کیفیت دقیق تضمین می کند که هر کوپلینگ نه تنها انتظارات عملکرد را برآورده می کند، بلکه قابلیت اطمینان طولانی مدت را نیز ارائه می دهد. من افتخار می کنم که می بینم محصولات ما جایگزین مارک های معروف خارجی می شود و نشان می دهد که مهندسی داخلی می تواند عملکردی در سطح بین المللی ارائه دهد.
