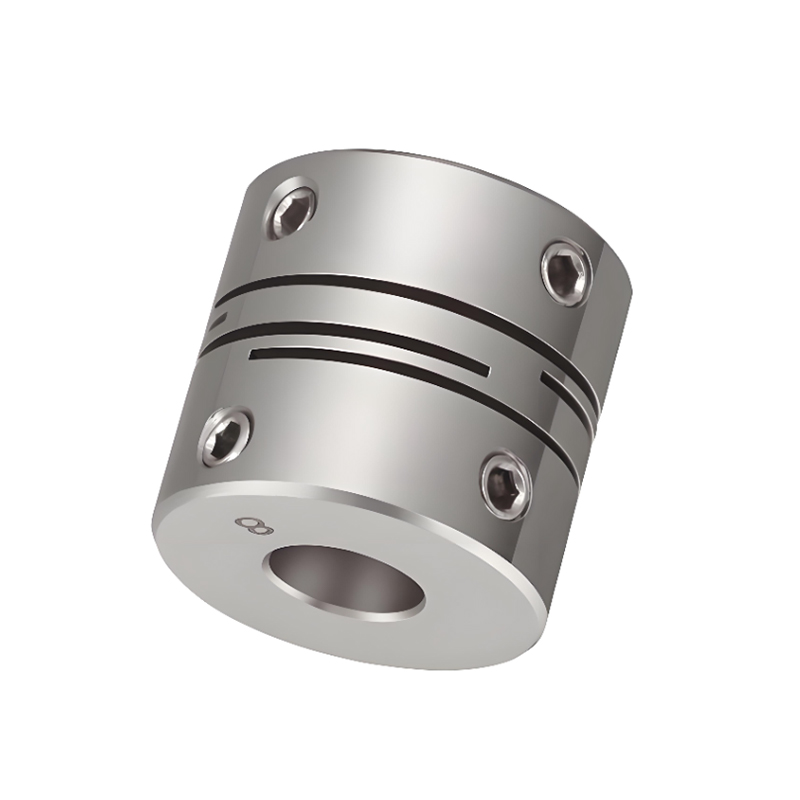

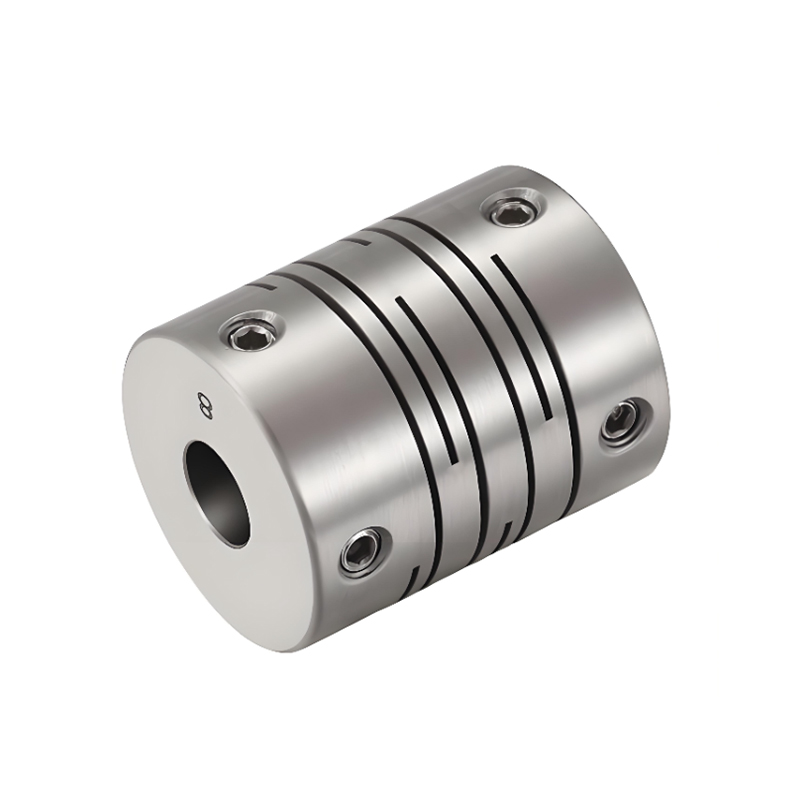

نوع پیچ موقعیت یابی اتصال شفت خط موازی از جنس فولاد ضد زنگ با استحکام بالا RSK-CPPG

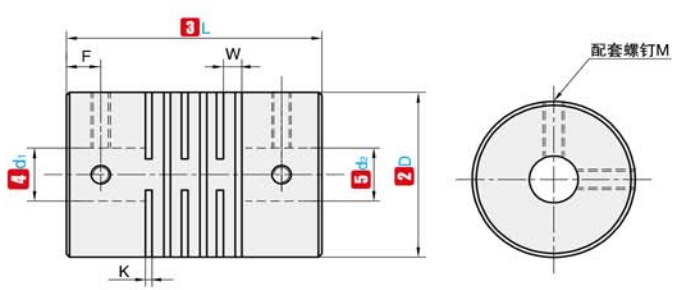

نام کد

D

L

قطر داخلی استاندارد (میلی متر)

K

W

F

M

سفت شدن گشتاور (N.m)

RSK-CPPG

16

17.4

3   4   5   6

0.55

1.18

3.0

M3

0.8

19

20

3   4   5   6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6.35  7  8  9          10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

توجه: سوراخ‌های داخلی در هر دو انتهای کوپلینگ را می‌توان آزادانه با حداقل و حداکثر قطر داخلی ترکیب کرد. اندازه های قطر داخلی مشخص شده در جدول فقط برای مرجع هستند. قطر سوراخ مورد نیاز مشتری نیز فقط برای مرجع است. برای قطر سوراخ مورد نیاز مشتری، لطفا با ما تماس بگیرید.

نام کد

D

L

گشتاور درجه بندی (N.m)

اجازه تعصب (mm)

اجازه شیب (∠°)

اجازه انحراف محوری (میلی متر)

RPM مجاز است

سفتی پیچشی استاتیک (N.m/rad)

ممان اینرسی (N.m)

وزن (گرم)

RSK-CPPG

16

17.4

2

0.05

0.5

0.10 ±

24000

200

2.8x10 ^-5

25

19

20

4

0.05

0.5

0.10 ±

24000

270

6.2x10 ^-5

40

24

25

6

0.05

0.5

0.10 ±

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

0.10 ±

24000

1400

5.2x10 ^-5

145

34

35

12

0.05

0.5

0.10 ±

24000

2200

1.1x10 ^-4

200

39

40

15

0.05

0.5

0.10 ±

24000

4100

2.3x10 ^-4

250

44

45

23

0.05

0.5

0.10 ±

24000

5100

4.3x10 ^-4

365

نکته: گشتاور اینرسی و پارامترهای فنی فوق با استاندارد حداکثر دیافراگم اندازه گیری می شوند. حداکثر مقدار گشتاور نامی مربوط به دوام خود کوپلینگ است. هرچه قطر بیرونی بزرگتر باشد، نیرو بیشتر است و هرچه قطر بیرونی کوچکتر باشد، سرعت مجاز بالاتر است.
