کوپلینگ فک عنکبوتی تولیدکنندگان

کوپلینگ فک به عنوان اجزای انتقال قدرت انعطاف پذیر

کوپلینگ‌های فکی کوپلینگ‌های انعطاف‌پذیری هستند که برای انتقال گشتاور و در عین حال جذب شوک و لرزش بین شفت‌های دوار طراحی شده‌اند. با ترکیب توپی های فلزی سفت و سخت با یک درج الاستومری، کوپلینگ های فکی تعادلی بین ظرفیت گشتاور و حفاظت سیستم ایجاد می کنند. انواع مختلفی مانند کوپلینگ فک عنکبوتی و کوپلینگ فک منحنی معمولاً در محیط‌های صنعتی انتخاب می‌شوند که قابلیت اطمینان، سهولت نگهداری و تحمل ناهماهنگی مهم هستند.

ساختار ساده و عملکرد قابل انطباق آن‌ها، کوپلینگ‌های فکی را برای ماشین‌های عمومی و سیستم‌های حرکتی دقیق‌تر، بسته به طراحی عنکبوت و انتخاب مواد، مناسب می‌سازد.

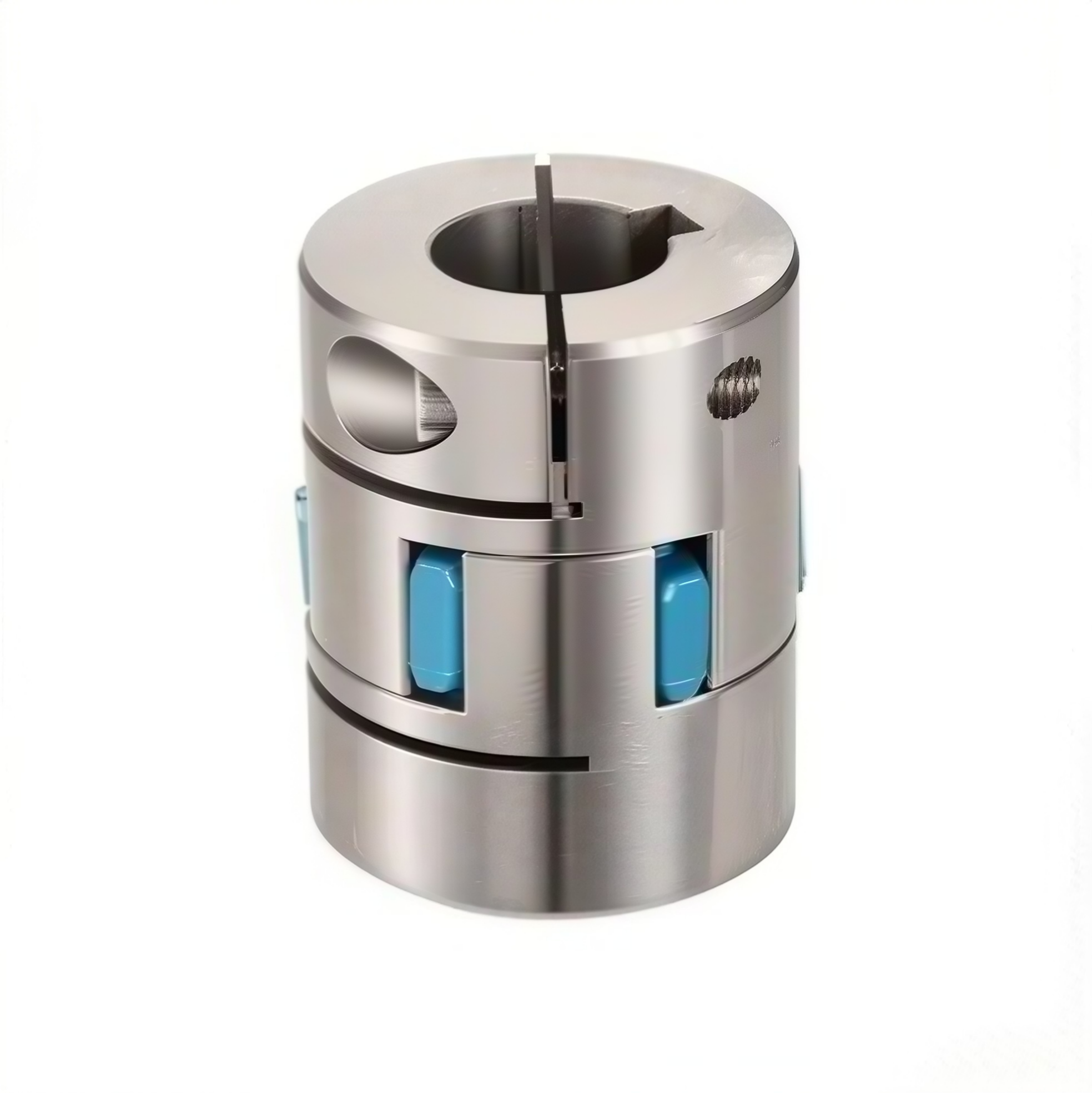

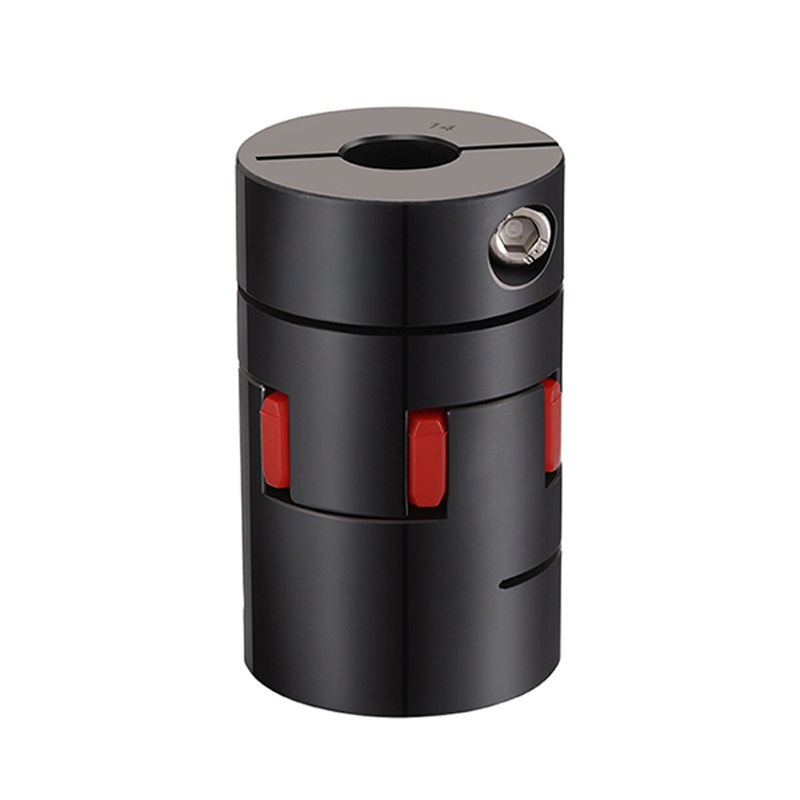

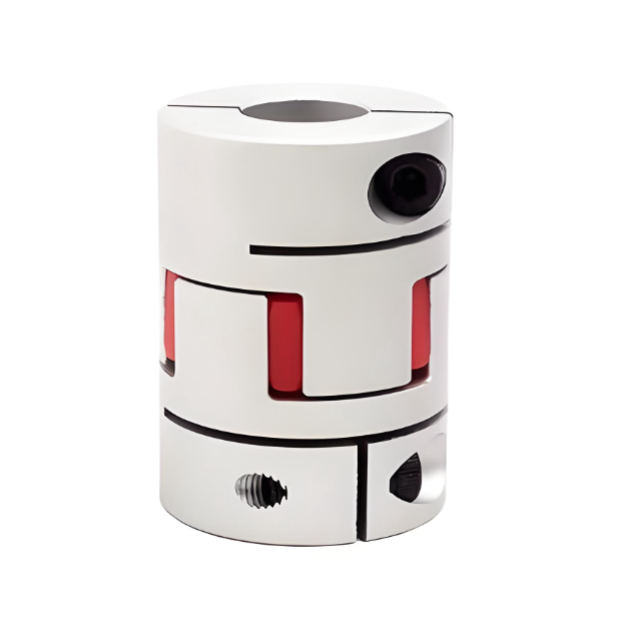

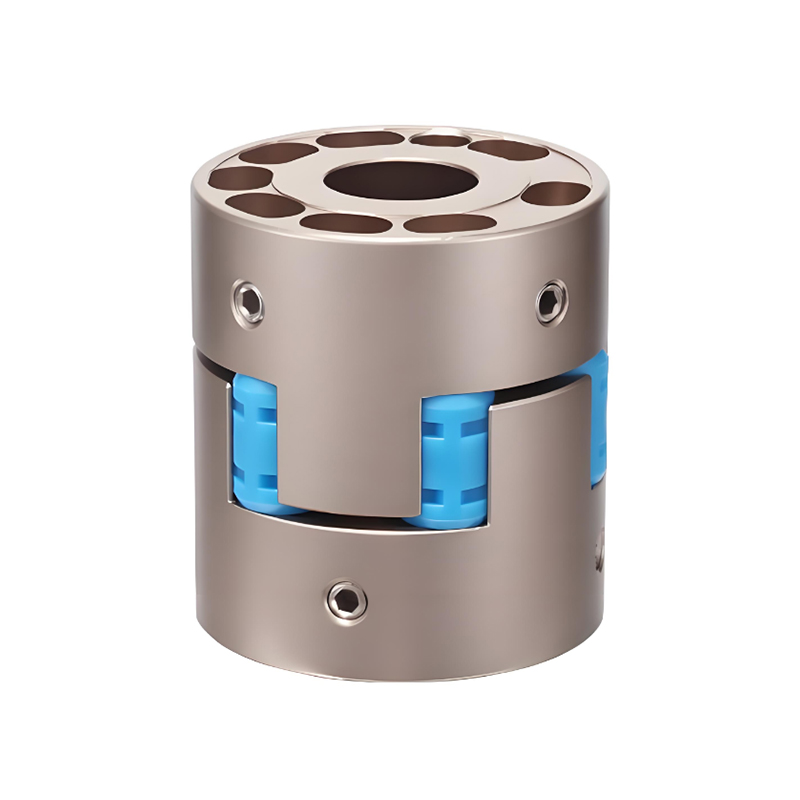

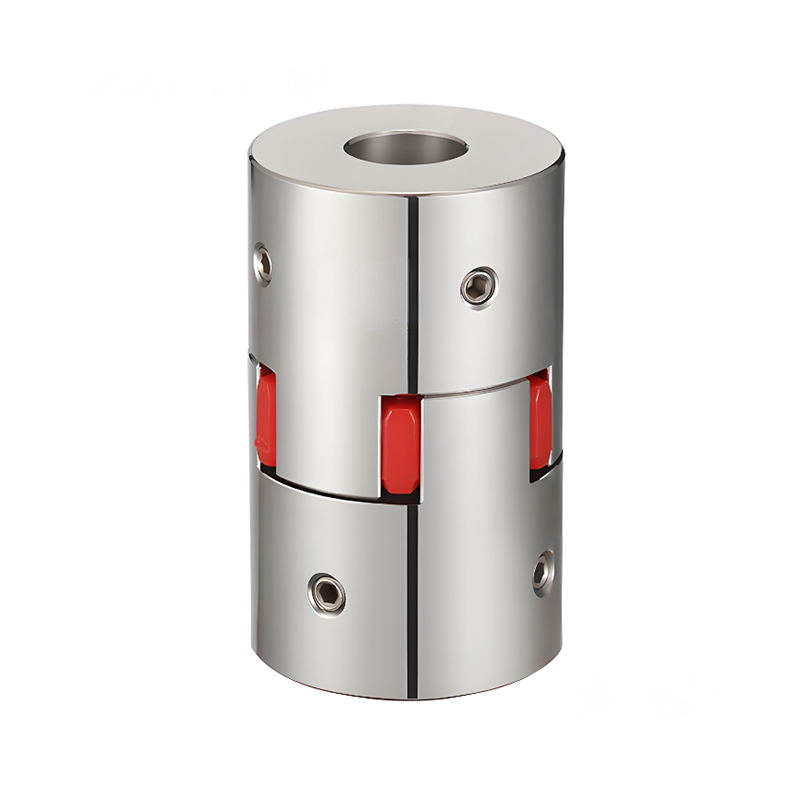

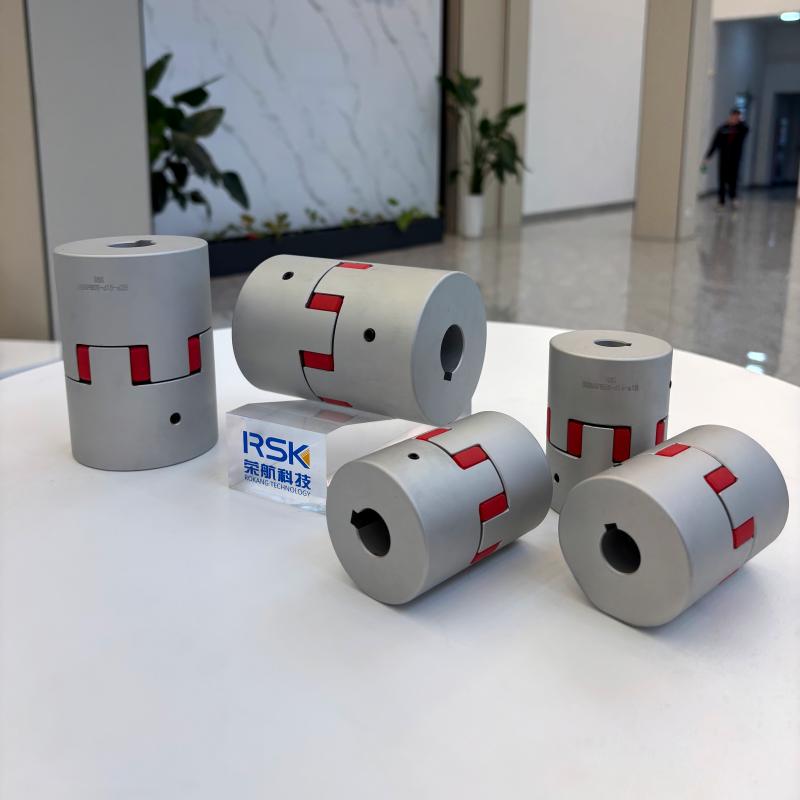

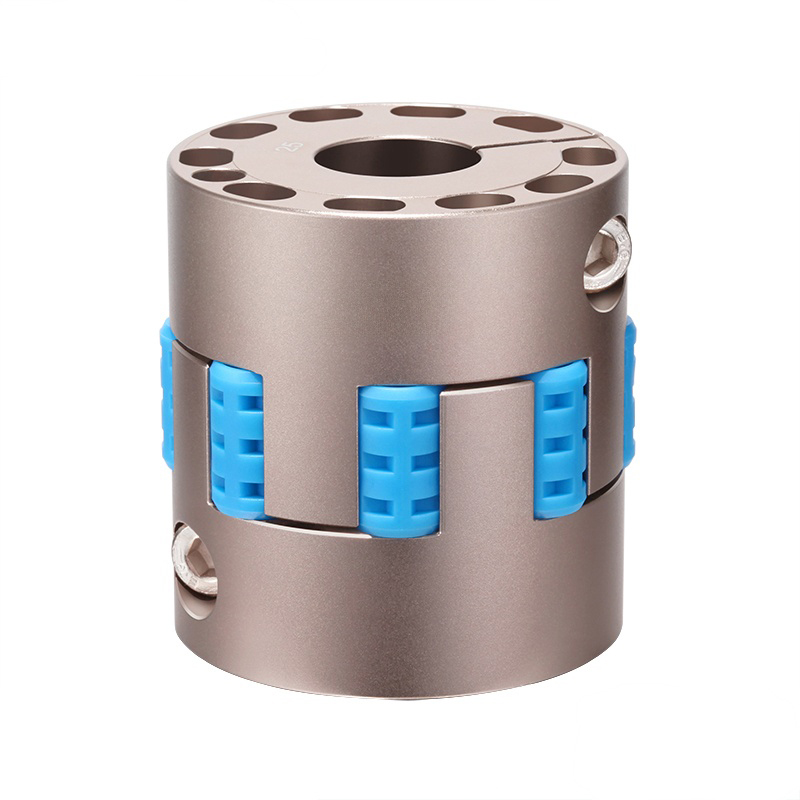

ساختار اساسی از کوپلینگ فک عنکبوتی

یک جفت عنکبوتی فکی شامل دو توپی فلزی و یک عنصر عنکبوتی انعطاف پذیر است که بین آنها قرار گرفته است. هر توپی دارای آرواره هایی با فاصله یکسان است که با لوب های عنکبوت در هم تنیده می شود. در حین کار، گشتاور از طریق عنکبوت به صورت فشرده به جای تماس مستقیم فلز به فلز منتقل می شود.

این ساختار به کوپلینگ اجازه می دهد تا استحکام توپی های فلزی را با خواص میرایی مواد الاستومری ترکیب کند و یک اتصال انعطاف پذیر ایجاد کند که از تجهیزات متصل در برابر بارهای دینامیکی محافظت می کند.

انتقال گشتاور و مسیر بار

در کوپلینگ های عنکبوتی فکی، گشتاور از هاب محرک به سمت لوب های عنکبوت و سپس به هاب رانده می شود. عنکبوت تحت نیروهای فشاری عمل می کند که باعث کاهش سایش و افزایش عمر مفید در مقایسه با طرح های الاستومری مبتنی بر برش می شود.

از آنجایی که مسیر گشتاور الاستیک است، تغییرات بار ناگهانی تا حدی توسط عنکبوت جذب می شود. این باعث کاهش تنش های اوج روی شفت ها، بلبرینگ ها و گیربکس ها می شود، به ویژه در هنگام راه اندازی یا برگشت بار.

قابلیت های جبران ناهماهنگی

کوپلینگ‌های فکی برای تطبیق انواع متداول ناهماهنگی شفت که در تاسیسات صنعتی با آن مواجه می‌شوند، طراحی شده‌اند. عنکبوت الاستومری کمی خم می شود تا این انحرافات را بدون تحمیل نیروهای بیش از حد به اجزای متصل جذب کند.

• انحراف زاویه ای بین محورهای محور متقاطع
• ناهماهنگی موازی به دلیل افست شفت
• حرکت محوری محدود از انبساط حرارتی

این انعطاف‌پذیری نیازمندی‌های نصب را ساده می‌کند و از عملکرد طولانی‌مدت پایدار در سیستم‌هایی با تغییرات تراز متوسط پشتیبانی می‌کند.

میرایی ارتعاش و جذب شوک

یکی از مزایای کلیدی کوپلینگ‌های عنکبوتی فکی، توانایی آن‌ها در کاهش لرزش است. عنکبوت الاستومری نوسانات پیچشی و بارهای ضربه ای را جذب می کند، نویز را کاهش می دهد و انتقال نیرو را صاف می کند.

این اثر میرایی به‌ویژه در پمپ‌ها، نوار نقاله‌ها و ماشین‌آلات عمومی که بارهای چرخه‌ای یا گشتاور ناهموار می‌توانند بر پایداری سیستم و عمر قطعات تأثیر منفی بگذارند، ارزشمند است.

ویژگی های طراحی بی خطر

کوپلینگ های فکی اغلب به عنوان ایمن توصیف می شوند زیرا در صورت از کار افتادن عنکبوت، توپی ها با هم تعامل دارند. در صورت تخریب یا شکستن عنکبوت، فک ها می توانند به صورت مکانیکی به هم متصل شوند و امکان انتقال گشتاور محدود را فراهم کنند.

این ویژگی فرصتی برای خاموش کردن کنترل شده به جای از دست دادن فوری درایو فراهم می کند، که در برنامه هایی که توقف ناگهانی می تواند باعث آسیب بیشتر یا نگرانی های ایمنی شود، ارزشمند است.

انتخاب مواد و سختی عنکبوت

عملکرد کوپلینگ عنکبوت فکی به شدت به مواد و سختی عنصر عنکبوتی بستگی دارد. فرمول‌های مختلف الاستومری سطوح مختلفی از ظرفیت گشتاور، میرایی و انعطاف‌پذیری را فراهم می‌کنند.

عنکبوت های پلی اورتان معمولاً به دلیل تعادل قدرت و کشسانی استفاده می شوند، در حالی که عنکبوت های مبتنی بر لاستیک در جایی انتخاب می شوند که میرایی افزایش یافته مورد نیاز باشد.

کوپلینگ فک منحنی برای سیستم های کنترل حرکت

کوپلینگ‌های فک منحنی یک نسخه اصلاح‌شده از کوپلینگ‌های فک استاندارد هستند که دارای پروفیل‌های کانتوری فک هستند که توزیع بار را بهبود می‌بخشد و تمرکز استرس بر روی عنکبوت را کاهش می‌دهد. این طراحی از انتقال گشتاور نرم تر و رفتار موقعیت یابی بهبود یافته پشتیبانی می کند.

در سیستم‌های سروو و کنترل حرکت، کوپلینگ‌های فک منحنی اغلب به دلیل کاهش ویژگی‌های برگشتی و انعطاف‌پذیری پیچشی کنترل‌شده انتخاب می‌شوند، که آنها را برای حرکت دقیق و در عین حال میرایی مناسب می‌سازد.

مناطق کاربردی معمولی

کوپلینگ فکی و کوپلینگ فک عنکبوتی به دلیل سازگاری و نگهداری ساده در طیف گسترده ای از صنایع استفاده می شود.

• پمپ ها و سیستم های محرک نوار نقاله
• ماشین آلات صنعتی و فرآوری عمومی
• مواد غذایی و تجهیزات بسته بندی
• برنامه های کاربردی کنترل حرکت نوری و سروو محور

کیفیت ساخت و تجربه کاربردی

عملکرد جفت فک قابل اطمینان به ماشین کاری توپی دقیق، کیفیت الاستومر ثابت و تحمل مونتاژ مناسب بستگی دارد. قابلیت تولید مستقیماً بر تعادل، تمرکز و دوام طولانی مدت تأثیر می گذارد.

شرکت فناوری صنایع سنگین Jiangsu Rokang با تجربه گسترده در قطعات انتقال نیرو و فناوری‌های کوپلینگ، تخصص مهندسی و ساخت خود را برای تامین کوپلینگ فک و راه‌حل‌های کوپلینگ فک منحنی مناسب برای طیف گسترده‌ای از کاربردهای صنعتی و کنترل حرکت به کار می‌گیرد.

نتیجه گیری

کوپلینگ های فکی، کوپلینگ های عنکبوتی فکی و کوپلینگ های فک منحنی ترکیبی عملی از انتقال گشتاور، میرایی ارتعاش و جبران ناهماهنگی را ارائه می دهند. از طریق مواد عنکبوتی سازگار و طراحی ساختاری اثبات شده، آنها راه حل های قابل اعتماد و انعطاف پذیری را برای بسیاری از سیستم های محرک صنعتی ارائه می دهند. سادگی، ویژگی های بی خطر و تطبیق پذیری آنها همچنان آنها را به یک انتخاب رایج در انتقال برق مدرن تبدیل می کند.
