RSK-BJDF تولید صنعتی با کارایی بالا CV Joint Fixed Type
RSK CV Joint (اتصال با سرعت ثابت قفس توپ) یک جزء انتقال با کارایی بالا است. ما یک CV Joints قابل اعتماد و مقرون به صرفه را ارائه می دهیم. طر...
RSK CV Joint (اتصال با سرعت ثابت قفس توپ) یک جزء انتقال با کارایی بالا است. ما یک CV Joints قابل اعتماد و مقرون به صرفه را ارائه می دهیم. طر...
پسوند بزرگ کوپلینگ جهانی همزمان با سرعت ثابت ثابت یک جزء انتقال است که طراحی خلاقانه و عملکرد عالی را ترکیب می کند. ساختار نفیس آن از یک آستین ستار...
کوپلینگ جهانی با سرعت ثابت قفس توپ شیار قوس یک جزء دقیق است که نقش کلیدی در زمینه انتقال صنعتی مدرن دارد. با عملکرد عالی و کیفیت قابل اعتماد خود، ب...
کوپلینگ های یونیورسال قفس توپ انتقال با راندمان بالا یک جزء انتقال دقیق است که برای شرایط کاری پیچیده طراحی شده است. عملکرد عالی و کیفیت قابل اعتما...

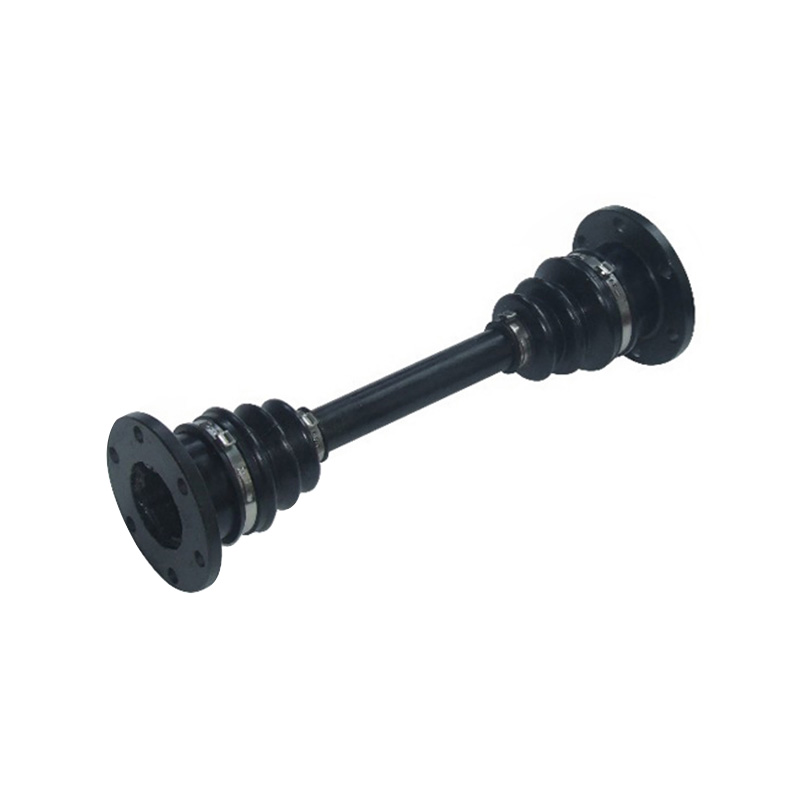

این مفصل یونیورسال CV قفس توپ R&D Rokang محصولی نوآورانه در زمینه انتقال صنعتی است که برای شرایط کاری پیچیده طراحی شده است. را ساختار آب بندی من...
نوع دیسک ثابت
ویژگی ها
زاویه عملکرد مجاز بیشتر
اگرچه بسته به اندازه CVJ و RPM مورد نظر متفاوت است، حداکثر زاویه عملکرد مجاز این نوع اتصال 18 درجه با بوت است.
برای شفت میانی نیازی به لغزش نیست
شفت میانی نیازی به اسپلاین های لغزنده ندارد زیرا انبساط محوری و تنظیم فاصله نصب و راه اندازی توسط خطوط لغزنده مسابقه داخلی و شفت در سمت آزاد به دست می آید.
طول شفت کوتاه تر
شفت میانی را می توان به گونه ای طراحی کرد که بسیار کوتاهتر باشد زیرا نیازی به خطوط لغزنده ندارد.
قابلیت چرخش با سرعت بالا
شفت های جامد برای اتصالات با سرعت بالا با ماشینکاری دقیق انجام شده است و محورهای لوله فولادی به صورت دینامیکی تعادل دارند.
سطح ایمنی بالاتر
سطح بیرونی استوانه ای به این معنی است که در هنگام دست زدن، انگشتان کارگر با یوغ گیر نمی کنند.
نوع جام ثابت
ویژگی ها
زاویه عملکرد مجاز بیشتر
حداکثر زاویه عملکرد مجاز با CVJ Properis 42 درجه است. اگرچه بسته به دور در دقیقه مورد نظر متفاوت است، حداکثر زاویه عملکرد مجاز اتصال مجهز به boot 25 درجه در حالت پویا و 38 درجه در حالت استاتیک است.
آب بندی عالی و بدون روغن کاری
با مهر و موم شدن با چکمه های نوع دم، می توان از CVJ ها در محیط هایی استفاده کرد که ممکن است به طور مداوم در معرض آب، رطوبت و گرد و غبار قرار گیرند.
گسترش بیشتر
CVJ ها با شفت اسپلاین اسلاید میانی انبساط محوری بیشتری را ارائه می دهند.
نصب و حذف آسان
CVJ مناسب با پیچ و مهره به توپی فلنج محکم می شود. بنابراین، اتصال را می توان به راحتی نصب یا حذف کرد.
چگونه چرخ دنده های کوپلینگ گشتاور را بین شفت های نامرتب منتقل می کنند دو توپی با دندانههای چرخ دنده خارجی، پیچیده شده توسط آستینی که دندانهای داخلی منطبق را حمل میکند - این هندسه هسته پشت هر چرخ دنده کوپلینگ است. گشتاور به جای اتصال پیچی سفت و سخت از دندان های مشبک عبور می کند، و فاصله تعبیه شده در آن مش...
READ MOREتفاوت اصلی بین کوپلینگ های جهانی شافت متقاطع صنعتی و توپ قفس نوع کوپلینگ های جهانی با سرعت ثابت در نرمی گیربکس و شرایط کاری قابل اجرا نهفته است: ساختار اولی دارای ساختار ساده، ظرفیت بار بسیار بالا است، اما از نوسانات سرعت رنج می برد، که آن را برای کاربردهای با سرعت کم و بار سن...
READ MOREآشنایی با کوپلینگ فنری سرپانتین A کوپلینگ فنری مارپیچ یک دستگاه مکانیکی تخصصی است که برای اتصال دو محور چرخان و در عین حال سازگاری با ناهماهنگی و جذب ضربه های ارتعاشی طراحی شده است. برخلاف کوپلینگ های سفت و سخت، از یک سری فنرهای فلزی موجی شکل به هم پیوسته برای انتقال گشتاور به صورت انعطاف پذیر اس...
READ MOREرتبهبندیهای زاویه: چرا اعداد «Boot-On» معمولاً محدودیت واقعی هستند
خریداران انبوه اغلب با "حداکثر زاویه" محک می زنند، اما در عمل عامل محدود کننده اغلب چکمه است: هندسه چین، حفظ گیره، جابجایی گریس، و گرما در مفصل بندی پویا. مقادیر "with boot" را به عنوان خط پایه خرید در نظر بگیرید زیرا این همان چیزی است که در میدان اجرا می شود.
هنگامی که برای حجم نقل قول میکنیم، ترجیح میدهیم رتبهبندیهای زاویه را با هندسه وسیله نقلیه/دکل اندازهگیری شده شما هماهنگ کنیم و سپس بر روی یک طرح آزمایشی پویا اعتبار سنجی کنیم - اینجاست که قابلیت تولید و بازرسی یک مرحلهای به ثابت نگه داشتن نتایج در دستهها کمک میکند.
وقتی RPM افزایش می یابد، اتصالات CV نوع ثابت عملکرد در مورد گشتاور اسمی کمتر و بیشتر در مورد کنترل ارتعاش و مدیریت حرارتی می شود. حتی یک اتصال قوی می تواند عملکرد ضعیفی داشته باشد اگر مجموعه شفت-مفصل نسبت به حساسیت برنامه متعادل نباشد.
ما سرمایهگذاری زیادی در ماشینکاری دقیق و تست دینامیکی انجام میدهیم زیرا برای کاربردهای با سرعت بالا فرمول برنده تعادل دقت ماشینکاری روغنکاری معتبر ، حتی یک ادعای "قوی ترین ماده" وجود ندارد.
عملکرد آب بندی تعیین می کند که آیا عمر میدانی "بدون روغنکاری" دارید یا خرابی مکرر مفصل ناشی از ورود آلودگی. چکمههای دمدار معمولاً آببندی قوی برای پاشش آب، رطوبت و گرد و غبار ایجاد میکنند، اما فقط در صورتی که گیره و هندسه دم با چرخه کار مطابقت داشته باشند.
در تجربه ما در حمایت از بازارهای صادراتی، مقرونبهصرفهترین بهبود برای محیطهای خشن اغلب ارتقای بوت و گیره است که با آزمایش تأیید میشود - نه یک اتصال بیش از حد طراحی شده که هنوز آلایندهها را جذب میکند.
اتصالات از نوع فنجانی ثابت معمولاً با پیچ و مهره های از طریق به توپی فلنجی متصل می شوند که امکان نصب و برداشتن راحت را فراهم می کند. برای برنامه های حجمی، طراحی رابط و استراتژی سفت کردن، جایی است که قابلیت اطمینان بلندمدت به دست می آید یا از دست می رود.
هنگامی که ما برای ساختهای مقیاس بزرگ عرضه میکنیم، ترجیح میدهیم یک بسته مشخصات گشتاور ثابت با نقاط بازرسی ارائه کنیم—رابطهای پایدار از بازده مونتاژ پایین دست و شهرت میدانی شما محافظت میکنند.
خریداران انبوه گاهی اوقات ارگونومی مدیریت را به عنوان "غیر فنی" نادیده می گیرند، اما خطر آسیب و تغییر زمان مونتاژ به هزینه های قابل اندازه گیری در مقیاس تبدیل می شوند. سطح بیرونی استوانهای، نقاط گیره را در مقایسه با هندسههای یوغ مانند کاهش میدهد و ایمنی و قوام اپراتور را بهبود میبخشد.
ما دیدهایم که بهبود ایمنی حملونقل نه تنها «خوب است» بلکه میتواند مستقیماً دوباره کار را کاهش داده و توان عملیاتی را تثبیت کند، بهویژه زمانی که حجم تولید به سرعت افزایش مییابد.
برای منبع یابی با حجم بالا، هدف این است که انحرافات را قبل از تبدیل شدن به خرابی میدان شناسایی کنیم. اتصالات CV نوع ثابت ترکیبی از کنترل ابعادی، تأیید مواد و بررسی عملکرد پویا را می طلبد زیرا انحرافات کوچک متعدد می توانند به لرزش، گرما یا سایش تبدیل شوند.
از آنجایی که ما ماشینکاری یکپارچه، عملیات حرارتی و آزمایش دینامیکی را انجام میدهیم، معمولاً میتوانیم حلقه را سریعتر ببندیم وقتی یک پارامتر تغییر میکند - این یکی از دلایلی است که بسیاری از خریداران انبوه یک تامینکننده با قابلیت انتها به انتها را به جای یک زنجیره تامین تکه تکه ترجیح میدهند.
