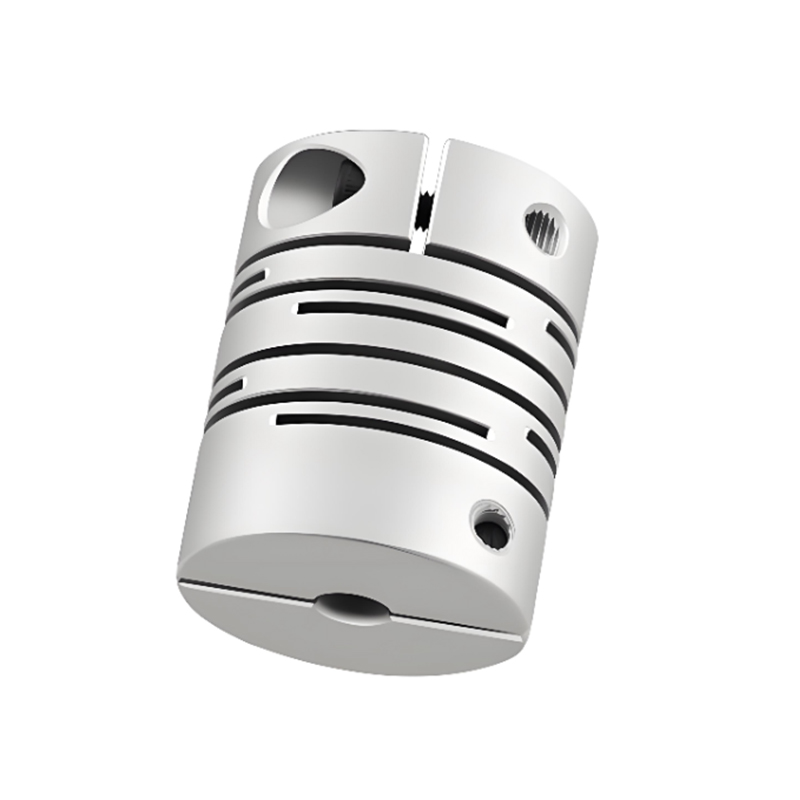

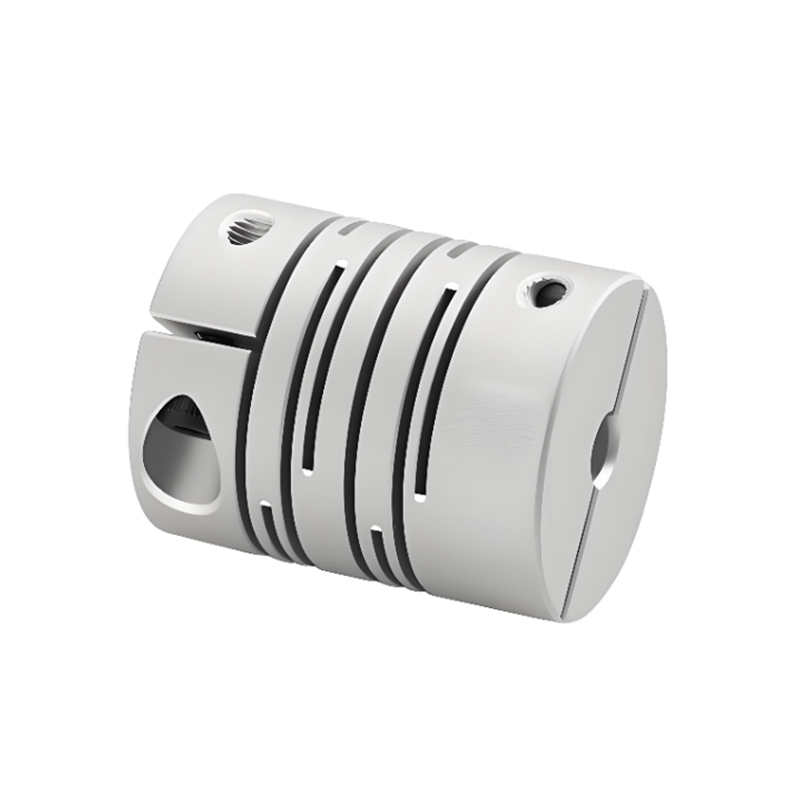

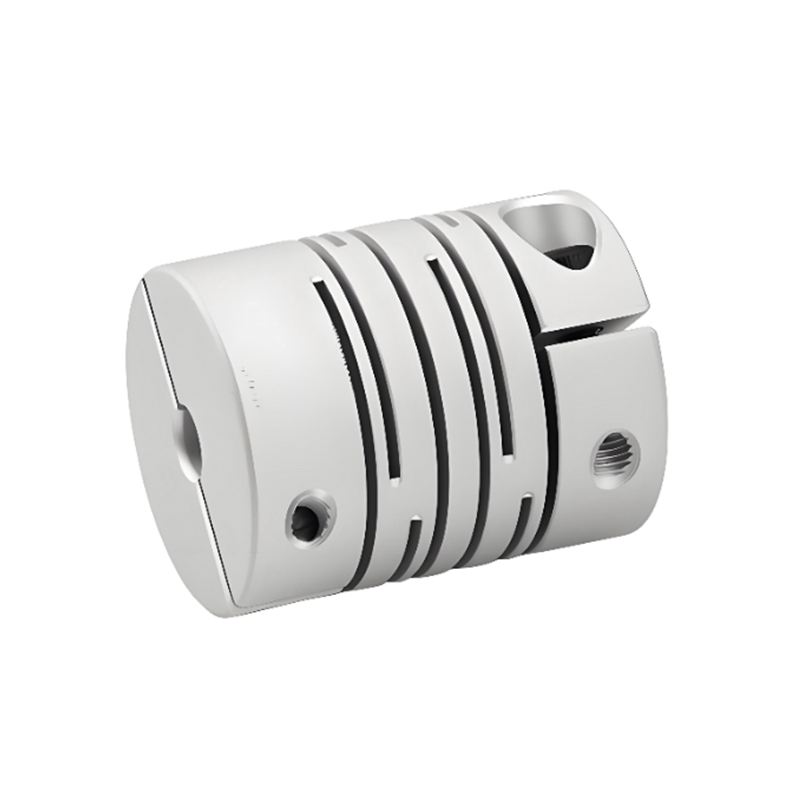

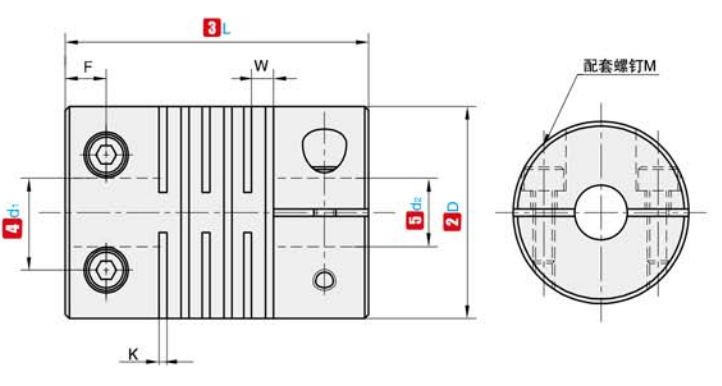

نوع گیره کوپلینگ شفت خط موازی آلیاژ آلومینیوم با سختی بالا RSK-CPPC

نام کد

D

L

قطر داخلی استاندارد (میلی متر)

K

W

F

M

سفت شدن گشتاور (N.m)

RSK-CPPC

16

17.5

3   4   5   6

0.55

1.18

3.0

M2.5

0.8

19

20

3   4   5   6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35   7  8  9          10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

توجه: سوراخ‌های داخلی در هر دو انتهای کوپلینگ را می‌توان آزادانه با حداقل و حداکثر قطر داخلی ترکیب کرد. اندازه های قطر داخلی مشخص شده در جدول فقط برای مرجع هستند. قطر سوراخ مورد نیاز مشتری نیز فقط برای مرجع است. برای قطر سوراخ مورد نیاز مشتری، لطفا با ما تماس بگیرید.

نام کد

D

L

گشتاور درجه بندی (N.m)

اجازه تعصب (mm)

اجازه شیب (∠°)

اجازه انحراف محوری (میلی متر)

RPM مجاز است

سفتی پیچشی استاتیک (N.m/rad)

ممان اینرسی (N.m)

وزن (گرم)

RSK-CPPC

16

17.5

0.75

0.05

0.5

0.10 ±

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

0.10 ±

20000

270

6.2x10 ^-7

12

24

25

2.2

0.05

0.5

0.10 ±

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

0.10 ±

13000

1400

5.2x10 ^-6

41

34

35

4.5

0.05

0.5

0.10 ±

11000

2200

1.1x10 ^-5

62

نکته: گشتاور اینرسی و پارامترهای فنی فوق با استاندارد حداکثر دیافراگم اندازه گیری می شوند. حداکثر مقدار گشتاور نامی مربوط به دوام خود کوپلینگ است. هرچه قطر بیرونی بزرگتر باشد، نیرو بیشتر است و هرچه قطر بیرونی کوچکتر باشد، سرعت مجاز بالاتر است.
