درک کردن کوپلینگ دنده در انتقال قدرت سنگین

کوپلینگ‌های چرخ دنده اتصالات مکانیکی پرکاربردی هستند که برای انتقال گشتاور بالا بین شفت‌های دوار طراحی شده‌اند که کاملاً تراز نیستند. با استفاده از درگیری بین دندانه های چرخ دنده خارجی روی توپی ها و دندانه های چرخ دنده داخلی در آستین ها، کوپلینگ های چرخ دنده به انتقال گشتاور پایدار دست می یابند در حالی که امکان حرکت کنترل شده بین شفت ها را فراهم می کنند. این اصل ساختاری آنها را برای محیط های صنعتی که در آن نوسانات بار، انحراف شفت و تحمل نصب رایج است، مناسب می کند.

در مقایسه با کوپلینگ های الاستیک یا مبتنی بر لاستیک، کوپلینگ های دنده ای بر استحکام مکانیکی و استحکام پیچشی تمرکز دارند. ساختار فشرده آنها از چگالی توان بالا پشتیبانی می کند که اغلب در تجهیزات متالورژی، نوار نقاله های سنگین، کارخانه های نورد و پمپ های در مقیاس بزرگ مورد نیاز است.

اصل کار کوپلینگ های دنده ای

یک کوپلینگ دنده استاندارد شامل دو توپی است که روی محورهای محرک و محرک نصب شده اند، همراه با یک یا دو آستین که هاب ها را در بر می گیرد. توپی ها دارای دندانه های چرخ دنده خارجی هستند، در حالی که آستین ها با دندانه های دنده داخلی مربوطه ماشین کاری می شوند. گشتاور از طریق مش بندی مداوم این دندان ها منتقل می شود.

برای انطباق با ناهماهنگی شفت، دندانه های چرخ دنده اغلب تاج می شوند. این اجازه می دهد تا دندان ها در حین کار کمی لغزنده و جابجایی زاویه ای، شعاعی و محوری را بدون وقفه در انتقال نیرو جبران کنند. روانکاری مناسب بین سطوح دندان باعث کاهش اصطکاک و سایش در حین این حرکت می شود.

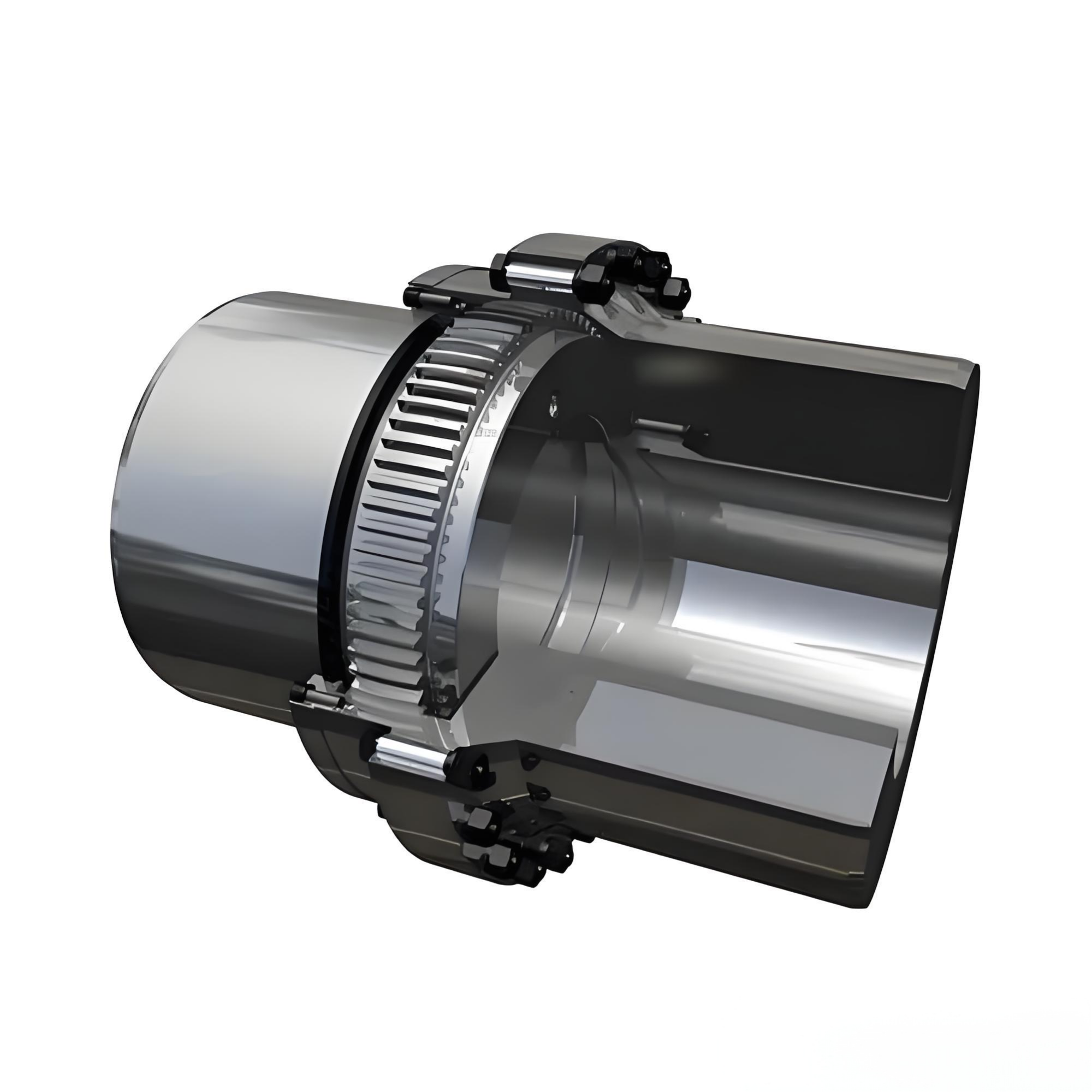

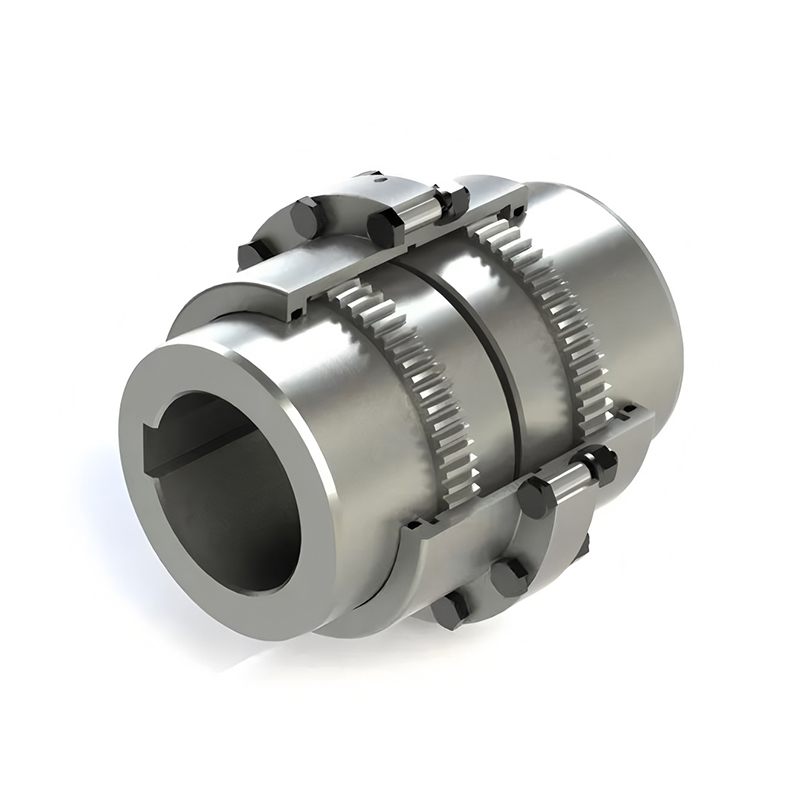

کوپلینگ دنده درام و ویژگی های ساختاری آنها

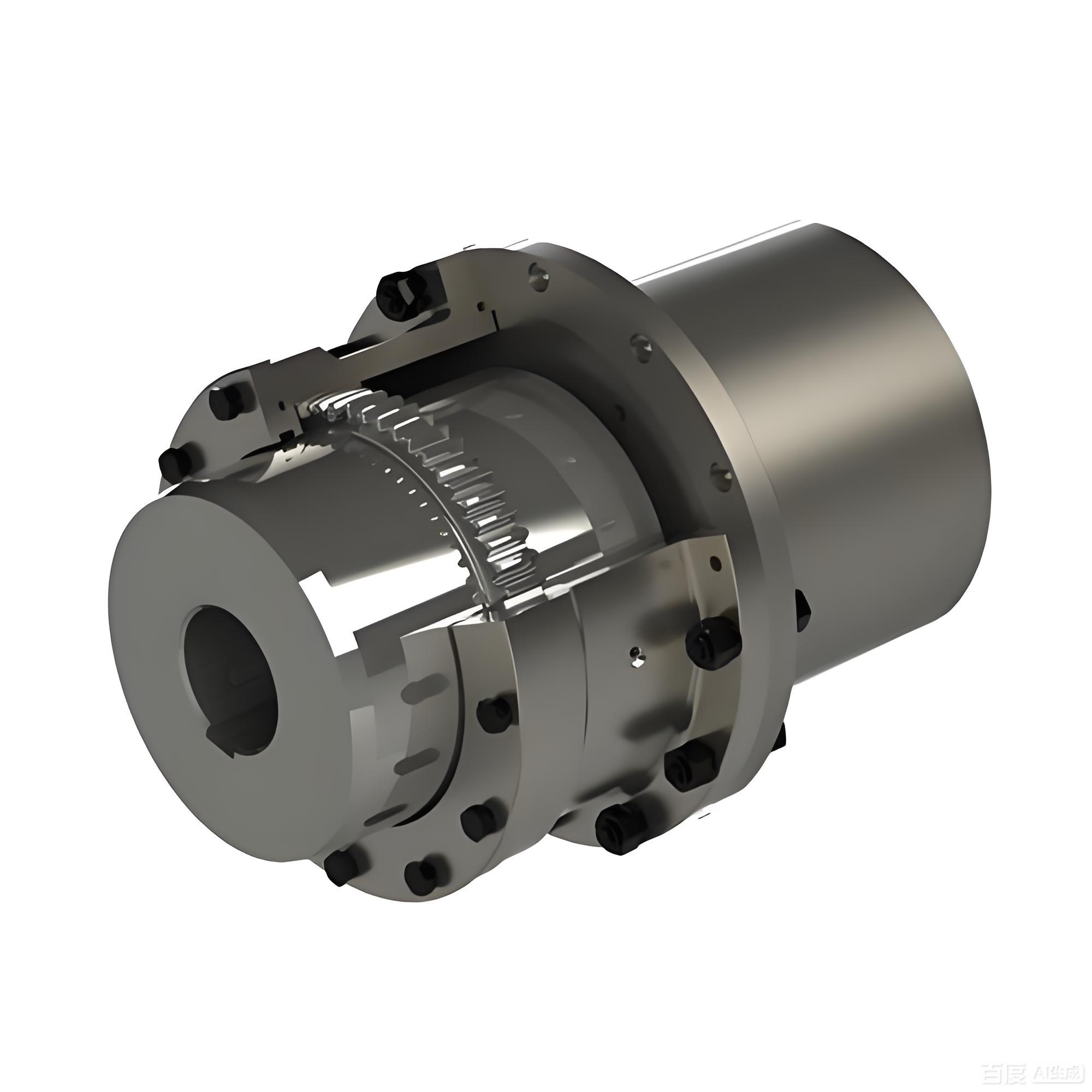

کوپلینگ های دنده درام نوع تخصصی کوپلینگ دنده ای هستند که در آن آستین یک پروفیل درام شکل را اتخاذ می کند. این طراحی باعث افزایش سطح تماس بین دندانه های چرخ دنده در هنگام عملکرد نامناسب می شود و بارها را به طور یکنواخت در سطح دندان توزیع می کند.

در کاربردهای سنگین مانند ماشین آلات نورد فولاد و معدن، کوپلینگ های چرخ دنده درام به کاهش تنش موضعی و بهبود پایداری عملیاتی کمک می کنند. هندسه ساختار چرخ دنده درام از جابجایی زاویه ای بزرگتر پشتیبانی می کند و در عین حال انتقال گشتاور ثابت را حفظ می کند.

قابلیت های جبران ناهماهنگی

یکی از عملکردهای اصلی کوپلینگ‌های چرخ دنده و کوپلینگ‌های چرخ دنده درام، توانایی آن‌ها در کنترل چندین نوع ناهماهنگی است. این قابلیت در سیستم های مکانیکی بزرگ که در آن انبساط حرارتی، نشست شالوده یا انحراف شفت ممکن است در حین کار رخ دهد ضروری است.

• ناهماهنگی زاویه ای ناشی از شیب شفت
• ناهماهنگی شعاعی ناشی از افست شافت موازی
• جابجایی محوری به دلیل انبساط حرارتی یا تغییرات بار

پروفیل دندان تاج دار نقش اصلی را در فعال کردن این حرکات ایفا می کند و در عین حال درگیری پایدار بین اجزای جفت را حفظ می کند.

ظرفیت گشتاور و چگالی توان

کوپلینگ های دنده ای به دلیل توانایی خود در انتقال گشتاور بسیار بالا در یک پاکت نسبتا کوچک شناخته شده اند. تماس فلز به فلز بین دندانه های چرخ دنده به آنها اجازه می دهد تا بارهایی را تحمل کنند که بیش از قابلیت های بسیاری از انواع کوپلینگ انعطاف پذیر است.

این ظرفیت گشتاور بالا باعث می‌شود کوپلینگ‌های چرخ دنده برای کاربردهایی که فضا محدود است اما نیازهای خروجی مکانیکی نیاز دارند، مناسب باشند. کوپلینگ های دنده درام این ویژگی را با بهبود تقسیم بار در شرایط نامناسب بیشتر می کنند.

کاربردهای صنعتی کوپلینگ دنده و درام دنده

به دلیل استحکام ساختاری و پایداری عملیاتی، کوپلینگ‌های دنده و کوپلینگ چرخ دنده درام به طور گسترده در صنایع سنگین استفاده می‌شوند. استفاده از آنها از عملکرد مداوم در سیستم های تحت بارهای ضربه ای و شرایط کاری متغیر پشتیبانی می کند.

• کارخانه نورد در تولید فولاد و فلزات غیرآهنی محرک می شود
• پمپ ها، فن ها و کمپرسورهای بزرگ در نیروگاه ها و پتروشیمی ها
• نوار نقاله و تجهیزات بالابر در معدن و حمل و نقل مواد فله
• سیستم های نیروی محرکه دریایی و تجهیزات راه آهن

ملاحظات نگهداری و روغن کاری

روغن کاری نقش مهمی در طول عمر کوپلینگ دنده ایفا می کند. گریس یا روغن یک لایه محافظ روی سطوح دندان دنده تشکیل می دهد که اصطکاک را کاهش می دهد و سایش را در حین حرکت نسبی به حداقل می رساند.

بازرسی منظم سیل، وضعیت روان کننده و سطوح دندان به حفظ عملکرد پایدار کمک می کند. تراز صحیح شفت در حین نصب نیز به کاهش بارهای غیرعادی روی اجزای کوپلینگ کمک می کند.

استحکام تولید در پشت کوپلینگ های دنده قابل اعتماد

Jiangsu Rokang Heavy Industry Technology Co. Ltd. قابلیت های تولید جامعی را توسعه داده است که طراحی مکانیکی، ماشینکاری دقیق، عملیات حرارتی و جوشکاری را پوشش می دهد. این شرکت با تجهیزات پردازش کامل و سیستم‌های بازرسی کیفیت، از تولید مداوم کوپلینگ‌های دنده و کوپلینگ‌های چرخ دنده درام برای محیط‌های صنعتی نیازمند پشتیبانی می‌کند.

از طریق تحقیقات طولانی مدت و همکاری با موسسات تحقیقاتی علمی، Rokang طیف محصولات خود را به راه حل های کوپلینگ دقیق، بار سنگین و سرعت بالا گسترش داده است. این محصولات در صنایع متالورژی، معدن، پتروشیمی، حمل و نقل، و صنایع دریایی استفاده می شوند و شرایط عملیاتی متنوعی را برآورده می کنند.

مقایسه کوپلینگ دنده استاندارد و کوپلینگ دنده درام

نتیجه گیری

کوپلینگ دنده و کوپلینگ دنده درام اجزای کلیدی در سیستم های انتقال قدرت سنگین هستند. استحکام مکانیکی، قابلیت گشتاور بالا، و توانایی سازگاری با ناهماهنگی آنها از عملکرد پایدار در محیط های صنعتی پیچیده پشتیبانی می کند. این راه حل های کوپلینگ با پشتیبانی از فرآیندهای ساخت پیشرفته و تجربه کاربردی، همچنان نقش مهمی در تجهیزات صنعتی مدرن ایفا می کنند.
