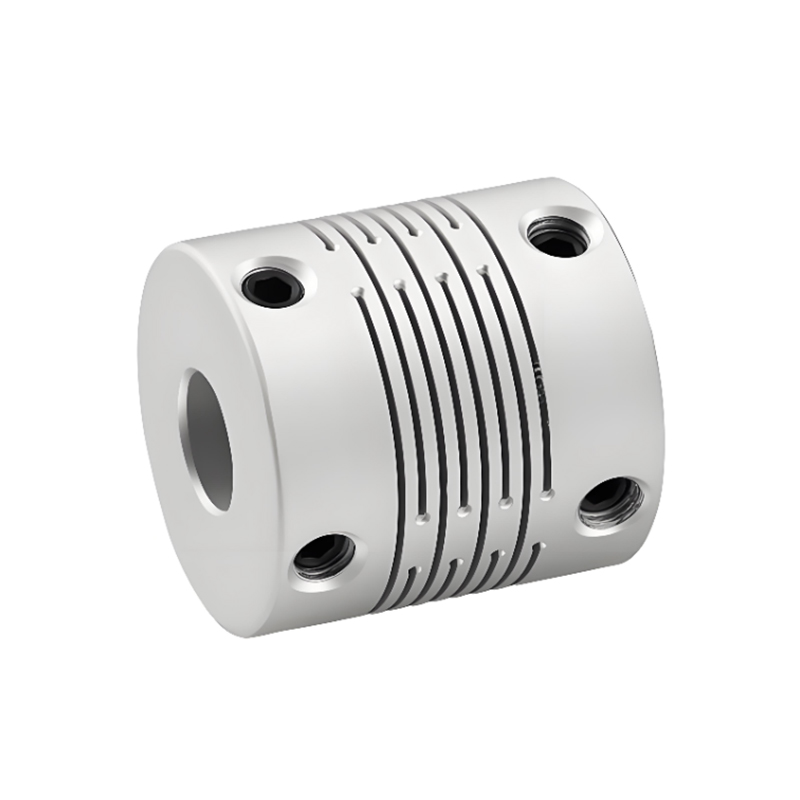

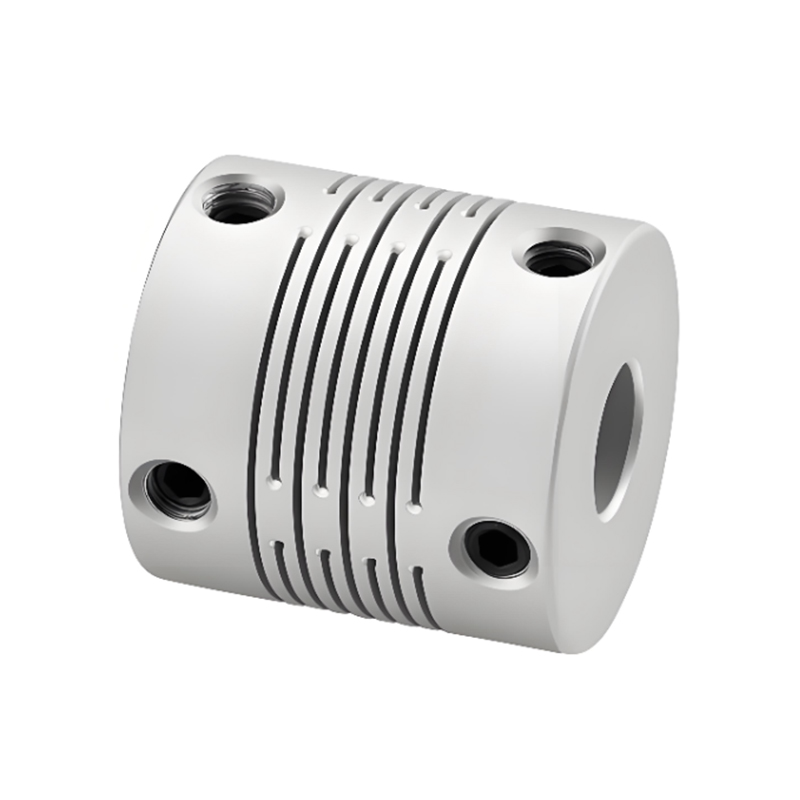

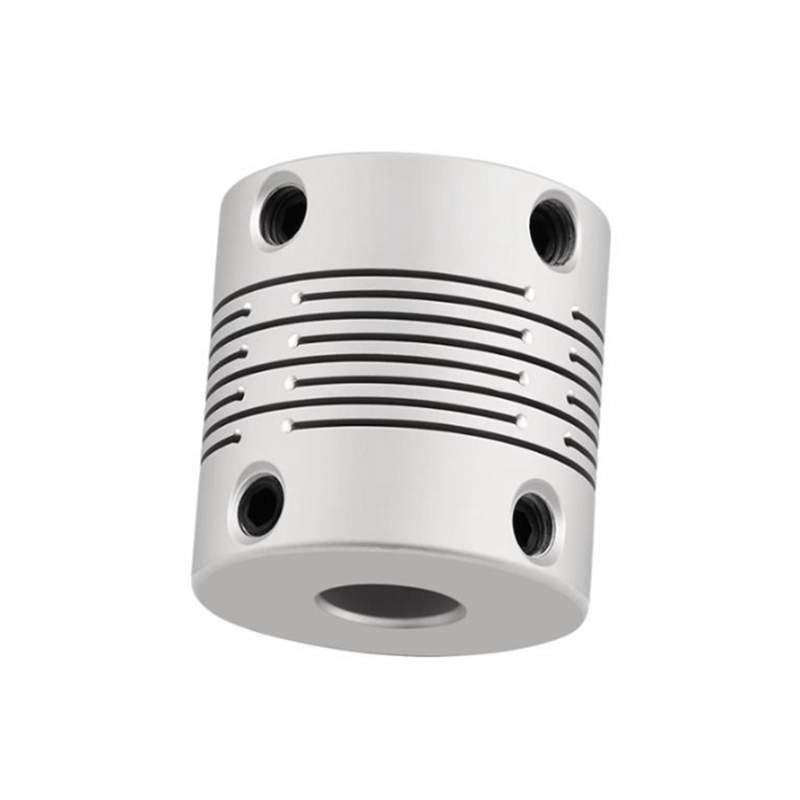

پیچ موقعیت یابی اتصال شفت پرتو موازی آلیاژ آلومینیوم با سختی بالا RSK-CPP

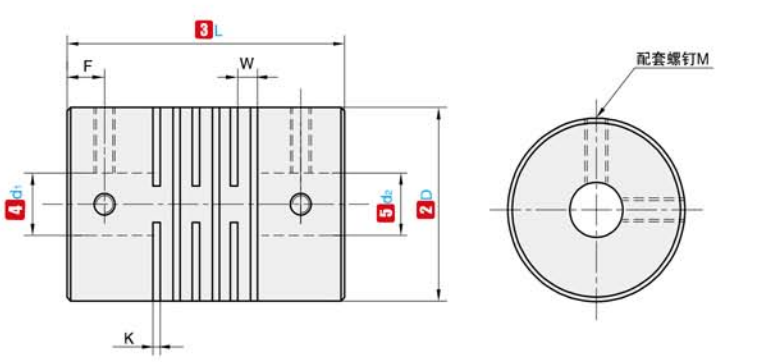

نام کد

D

L

قطر داخلی استاندارد (میلی متر)

K

W

F

M

RSK-CPP

16

17.5

3   4   5   6

0.55

1.18

3.0

M3

19

20

3   4   5   6  6.35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6.35   7  8  9          10

0.55

1.49

4.25

M4

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.0

M5

نام کد

D

L

گشتاور درجه بندی (N.m)

اجازه تعصب (mm)

اجازه شیب (∠°)

اجازه انحراف محوری (میلی متر)

RPM مجاز است

سفتی پیچشی استاتیک (N.m/rad)

ممان اینرسی (N.m)

وزن (گرم)

RSK-CPP

16

17.5

0.75

0.05

0.5

0.10 ±

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

0.10 ±

20000

270

6.2x10 ^-7

10

24

25

2.2

0.05

0.5

0.10 ±

16000

790

2.0x10 ^-6

22

29

30

3

0.05

0.5

0.10 ±

13000

1400

5.2x10 ^-6

40

34

35

4.5

0.05

0.5

0.10 ±

11000

2200

1.1x10 ^-5

64

نکته: گشتاور اینرسی و پارامترهای فنی فوق با استاندارد حداکثر دیافراگم اندازه گیری می شوند. حداکثر مقدار گشتاور نامی مربوط به دوام خود کوپلینگ است. هرچه قطر بیرونی بزرگتر باشد، نیرو بیشتر است و هرچه قطر بیرونی کوچکتر باشد، سرعت مجاز بالاتر است.
