کوپلینگ های زنجیره ای در انتقال برق صنعتی

کوپلینگ های زنجیره ای اجزای مکانیکی پرکاربردی هستند که برای انتقال گشتاور بین دو محور دوار با استفاده از چرخ زنجیر و زنجیره غلتکی طراحی شده اند. کوپلینگ های زنجیره ای که به دلیل ساختار ساده و توانایی حمل بار قوی شناخته می شوند، معمولاً در سیستم های انتقال قدرت صنعتی استفاده می شوند که در آن دوام، سهولت تعمیر و نگهداری و تحمل ناهماهنگی مورد نیاز است. طراحی آن‌ها آن‌ها را هم برای شرایط استاندارد استاندارد و هم برای محیط‌های صنعتی سخت مناسب می‌سازد.

از نقاله ها و میکسرها گرفته تا پمپ ها و تجهیزات جابجایی مواد، کوپلینگ های زنجیره ای راه حلی عملی برای اتصال شفت ها ارائه می کنند و در عین حال انتقال گشتاور قابل اعتماد را حفظ می کنند.

ساختار اصلی یک کوپلینگ زنجیره ای

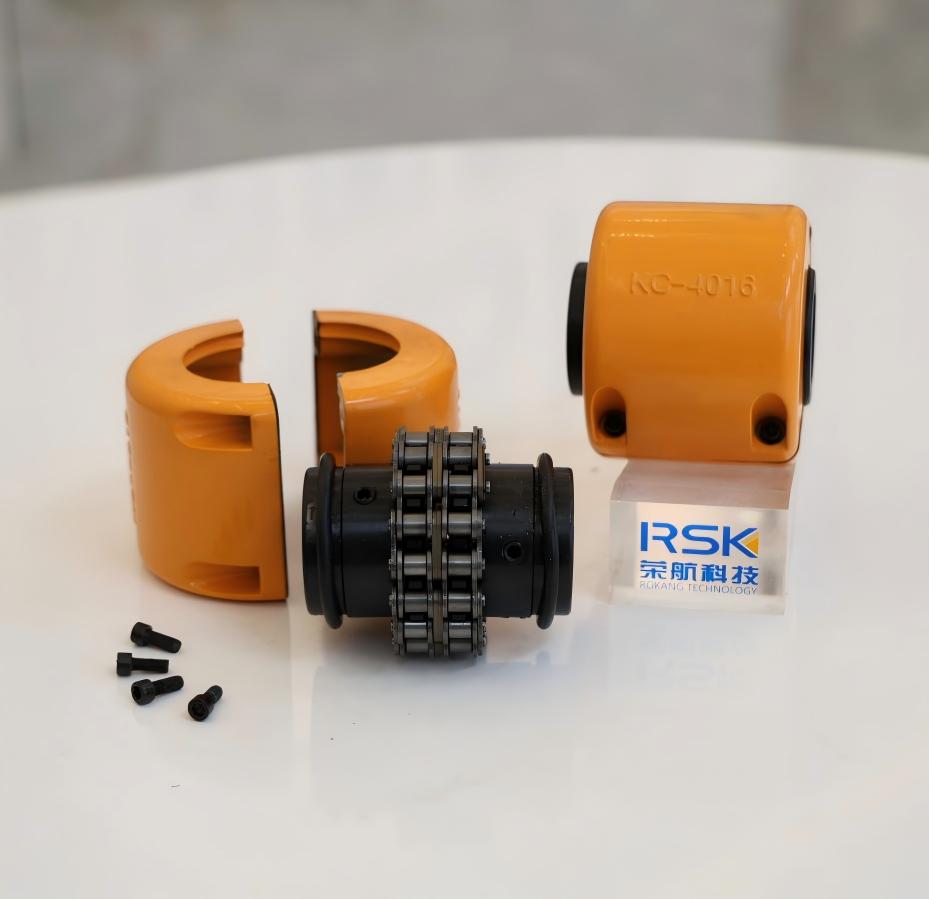

یک کوپلینگ زنجیر معمولی شامل دو چرخ دنده است که روی محورهای محرک و محرک نصب شده اند که توسط یک زنجیر غلتکی دو رشته ای به هم متصل شده اند. دندانه های چرخ دنده مستقیماً با زنجیر درگیر می شوند و مسیر انتقال گشتاور بین شفت ها را تشکیل می دهند.

در بسیاری از طرح ها، یک پوشش محافظ اسپلیت در اطراف کوپلینگ نصب می شود. این پوشش به حفظ روان کننده کمک می کند، زنجیره را از گرد و غبار و زباله محافظت می کند و ایمنی عملیاتی را در محیط های صنعتی بهبود می بخشد.

مکانیزم انتقال گشتاور

گشتاور در یک کوپلینگ زنجیره ای از طریق درگیری بین زنجیر غلتکی و دندانه های چرخ دنده منتقل می شود. بار در چندین پیوند زنجیره ای و دندانه توزیع می شود و به کوپلینگ اجازه می دهد تا گشتاور نسبتاً بالایی را برای اندازه فشرده خود تحمل کند.

از آنجایی که زنجیر با فاصله‌های داخلی کار می‌کند، کوپلینگ می‌تواند حرکت شفت را در حالی که انتقال مداوم نیرو را حفظ می‌کند، انجام دهد. این باعث می‌شود کوپلینگ‌های زنجیره‌ای برای کاربردهایی با بارهای نوسانی یا شرایط نصب سخت‌تر مناسب باشند.

قابلیت های جبران ناهماهنگی

یکی از مزایای عملی کوپلینگ های زنجیری، توانایی آن ها در تحمل ناهماهنگی محور است. انعطاف‌پذیری ارائه شده توسط درگیری زنجیر و چرخ دنده به کوپلینگ اجازه می‌دهد تا چندین نوع ناهماهنگی را بدون خرابی فوری جذب کند.

• ناهماهنگی موازی ناشی از افست شفت
• ناهماهنگی زاویه ای به دلیل عدم دقت نصب
• حرکت محوری محدود از انبساط حرارتی

اگرچه کوپلینگ های زنجیر می توانند ناهماهنگی را تحمل کنند، تراز مناسب در حین نصب به افزایش طول عمر زنجیر و چرخ دنده کمک می کند.

سهولت در نصب و نگهداری

کوپلینگ های زنجیری به دلیل مونتاژ و جداسازی ساده آنها ارزشمند هستند. زنجیر غلتکی معمولاً می‌تواند با جدا کردن یک پین نصب یا جدا شود که باعث کاهش زمان از کار افتادگی در طول تعمیر و نگهداری یا تعویض تجهیزات می‌شود.

این جابجایی ساده، کوپلینگ های زنجیره ای را برای کاربردهایی که بازرسی مکرر یا تغییرات اجزاء مورد انتظار است، مانند خطوط تولید یا سیستم های جابجایی مواد، مناسب می کند.

اهمیت روانکاری در کوپلینگ های زنجیره ای

روغن کاری نقش مهمی در عملکرد و طول عمر کوپلینگ های زنجیره ای ایفا می کند. گریس کافی اصطکاک بین غلتک های زنجیر و دندانه های چرخ دنده را کاهش می دهد و سایش و تولید گرما را در حین کار به حداقل می رساند.

برای کاربردهای با سرعت بالاتر، معمولاً از روکش مهر و موم شده با ویژگی‌های نگهداری چربی استفاده می‌شود. روانکاری ناکافی می تواند منجر به سایش سریع زنجیر یا حتی شکستن زنجیر شود که بر قابلیت اطمینان سیستم تأثیر می گذارد.

انواع مواد و طراحی

کوپلینگ های زنجیره ای در مواد و پیکربندی های مختلف برای سازگاری با محیط های عملیاتی مختلف در دسترس هستند. چرخ زنجیر و زنجیر فولادی استاندارد به دلیل استحکام و دوام به طور گسترده ای در ماشین آلات صنعتی عمومی استفاده می شود.

برای محیط های خورنده یا آلوده، ممکن است مواد جایگزین یا درمان های سطحی برای بهبود مقاومت در برابر رطوبت، مواد شیمیایی یا ذرات ساینده انتخاب شوند. این تغییرات قابلیت استفاده کوپلینگ های زنجیره ای را در صنایع مختلف گسترش می دهد.

کاربردهای معمولی کوپلینگ های زنجیره ای

کوپلینگ های زنجیره ای معمولاً در ماشین آلاتی استفاده می شوند که انتقال گشتاور قابل اعتماد و سهولت سرویس مورد نیاز است.

• نوار نقاله و تجهیزات حمل و نقل مواد فله
• پمپ ها، میکسرها و همزن ها
• ماشین آلات کشاورزی و فرآوری
• سیستم های محرک صنعتی عمومی

کیفیت ساخت و تجربه کاربردی

قابلیت اطمینان یک کوپلینگ زنجیره ای به ماشینکاری دقیق چرخ دنده، عملیات حرارتی مناسب و کیفیت ثابت زنجیره بستگی دارد. دقت ابعادی و سختی سطح به طور مستقیم بر توزیع بار و مقاومت در برابر سایش تأثیر می گذارد.

شرکت فناوری صنایع سنگین Jiangsu Rokang با تجربه در قطعات انتقال قدرت سنگین، توانایی‌های ساخت و مهندسی خود را برای ارائه راه‌حل‌های جفت زنجیری مناسب برای طیف گسترده‌ای از شرایط عملیاتی صنعتی به کار می‌گیرد.

نتیجه گیری

کوپلینگ های زنجیره ای یک راه حل بادوام و عملی برای انتقال برق صنعتی ارائه می دهد. از طریق ساختار ساده، ظرفیت گشتاور بالا، تحمل ناهماهنگی و سهولت تعمیر و نگهداری، آنها یک انتخاب قابل اعتماد برای بسیاری از سیستم های محرک باقی می مانند. با نصب و روانکاری مناسب، کوپلینگ های زنجیره ای می توانند عملکرد پایدار و عمر طولانی را در کاربردهای صنعتی متنوع ارائه دهند.
