کوپلینگ های دیافراگمی سروو موتور قطعات تخصصی انتقال قدرت هستند که برای اتصال سروو موتورها با عناصر محرک مانند بال اسکروها، محرک های خطی یا یونیت های دنده دقیق طراحی شده اند. نقش اصلی آنها انتقال گشتاور با دقت بالا و در عین حال حفظ عکس العمل صفر و رفتار پیچشی پایدار است. در سیستم های سروو با کارایی بالا، کوپلینگ مستقیماً بر دقت موقعیت، سرعت پاسخ و پایداری عملیاتی طولانی مدت تأثیر می گذارد.
در مقایسه با کوپلینگهای انعطافپذیر همهمنظوره، کوپلینگهای دیافراگمی در جایی انتخاب میشوند که دقت و کارایی بسیار مهم است. ساختار الاستیک مبتنی بر فلز آنها از کنترل حرکت ثابت در محیط های اتوماسیون پویا پشتیبانی می کند.
طراحی ساختاری کوپلینگ های دیافراگمی سروو موتور

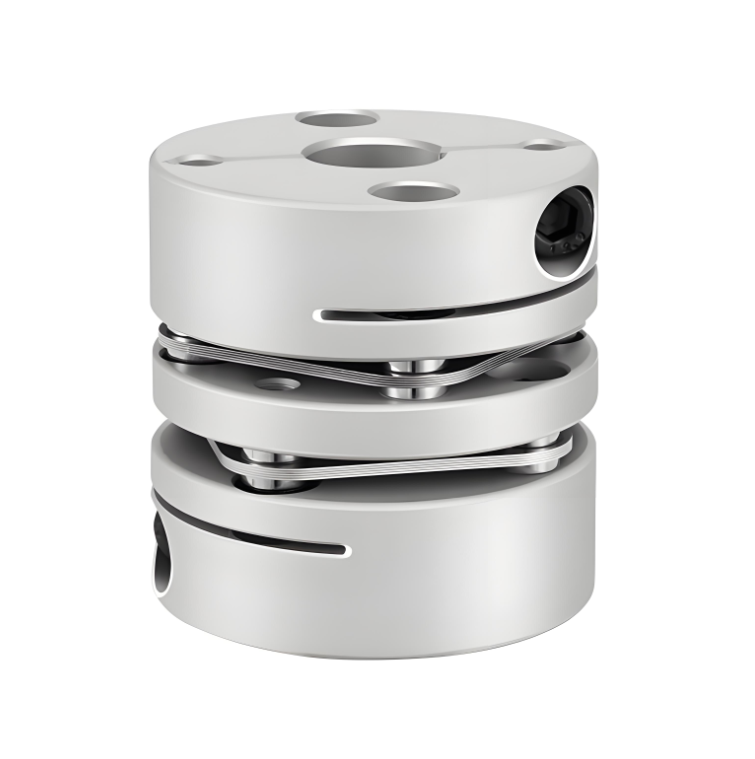

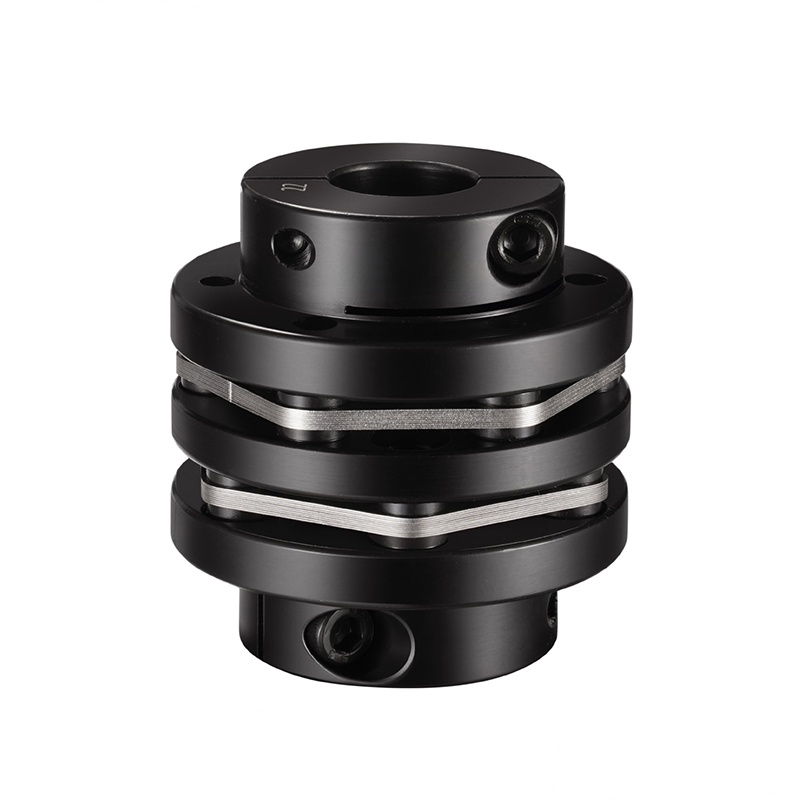

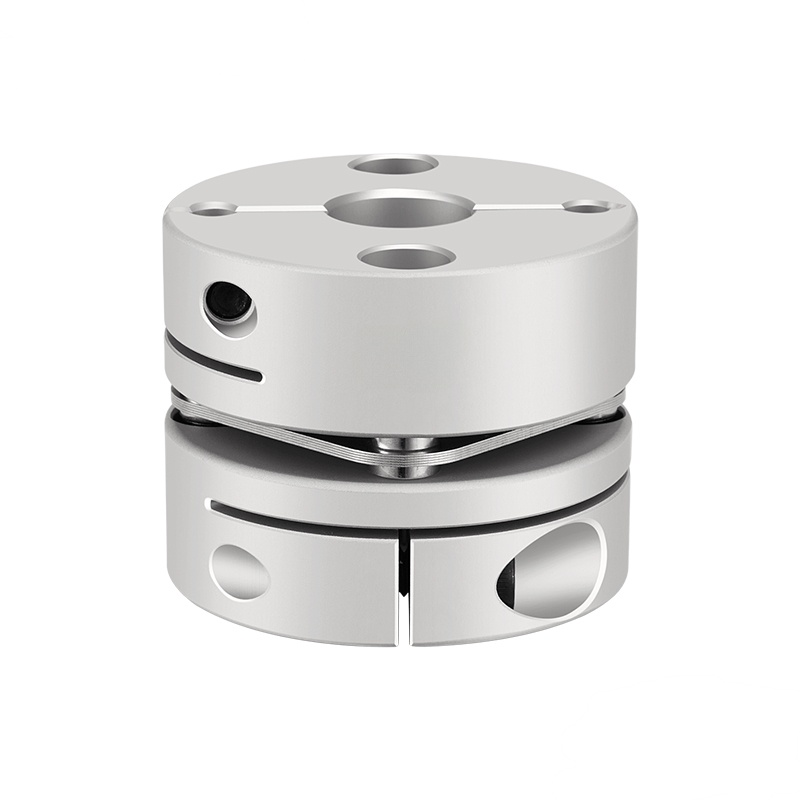

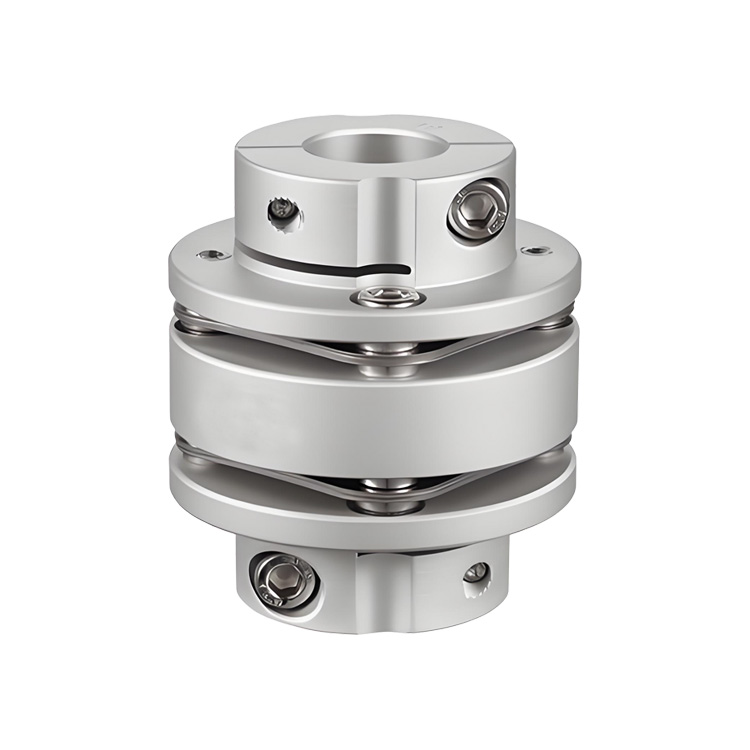

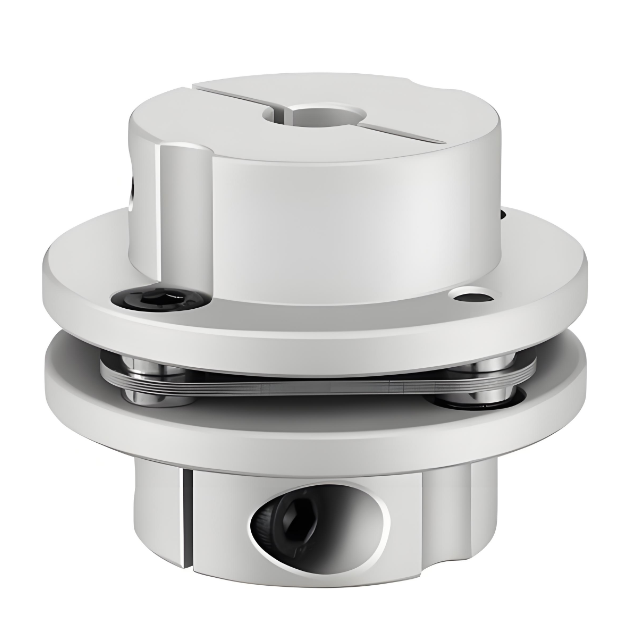

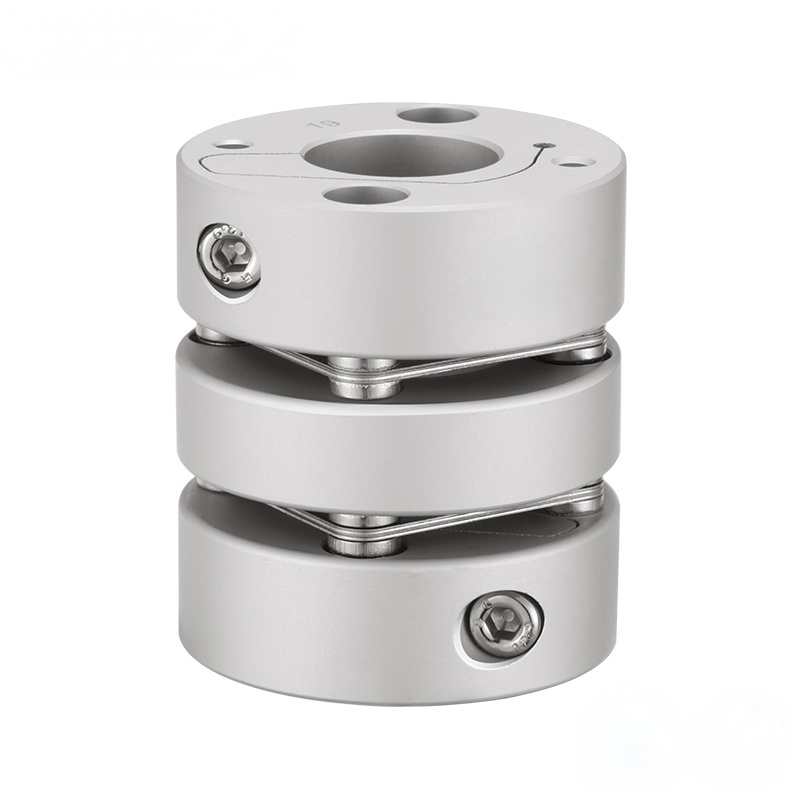

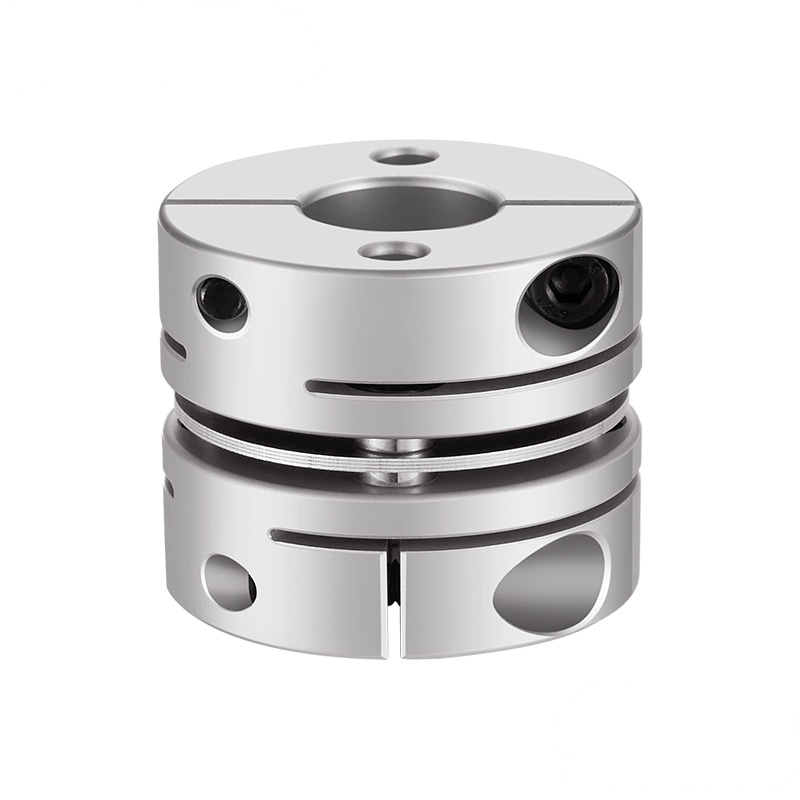

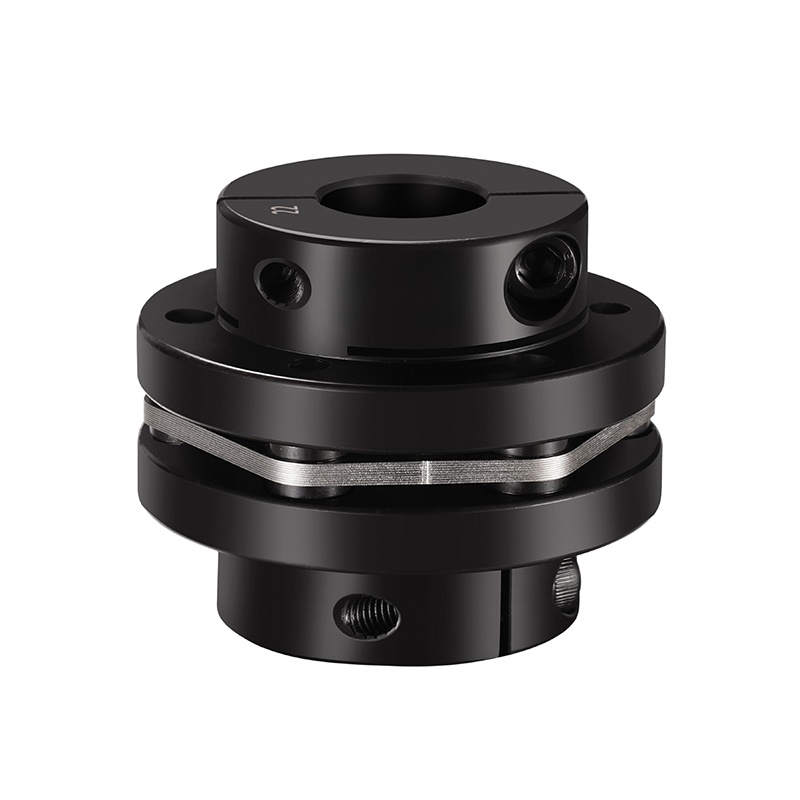

کوپلینگ دیافراگمی سروو موتور معمولاً از دو هاب تشکیل شده است که توسط یک یا چند دیافراگم فلزی نازک به هم متصل می شوند. این دیافراگم ها به صورت صفحات انعطاف پذیر یا عناصر دیسک مانند تولید می شوند و بین محور موتور و محور محرک قرار می گیرند. توپی ها به طور مستقیم بر روی شفت ها با استفاده از گیره، راه کلید یا سایر روش های بست دقیق نصب می شوند.
عناصر دیافراگم به گونه ای طراحی شده اند که تحت بار به صورت کشسانی خم شوند در حالی که از نظر پیچشی صلب باقی می مانند. این تعادل بین انعطاف پذیری و سفتی به کوپلینگ اجازه می دهد تا گشتاور را با دقت انتقال دهد در حالی که ناهماهنگی جزئی شفت را در بر می گیرد.
انتقال گشتاور از طریق دیافراگم های فلزی الاستیک
در یک کوپلینگ دیافراگمی سروو موتور، گشتاور از شفت موتور به داخل هاب اول، در سراسر عناصر دیافراگم و به هاب متصل به بار محرکه جریان می یابد. مسیر انتقال بر تغییر شکل الاستیک دیافراگم متکی است تا تماس لغزشی یا غلتشی.
از آنجا که گشتاور از طریق یک ساختار فلزی پیوسته منتقل می شود، کوپلینگ استحکام پیچشی بالایی را نشان می دهد. این ویژگی از پاسخ دقیق گشتاور پشتیبانی می کند و انحراف زاویه ای را در هنگام شتاب گیری سریع یا تغییرات بار به حداقل می رساند.
جبران ناهماهنگی بدون تحمل استرس

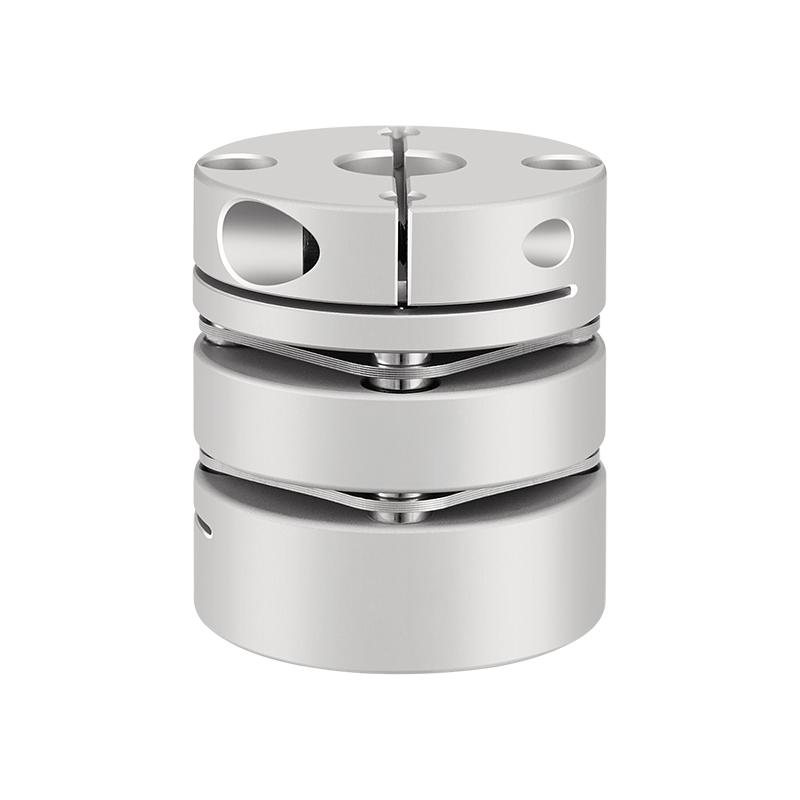

ناهماهنگی جزئی بین محورهای سروو موتور و اجزای محرک در نصب های عملی اجتناب ناپذیر است. کوپلینگ های دیافراگم سروو موتور این انحرافات را از طریق خم شدن کنترل شده عناصر دیافراگم جبران می کنند.
- جابجایی محوری ناشی از انبساط حرارتی
- انحراف زاویه ای از تلورانس های نصب
- آفست شافت موازی کوچک
با جذب داخلی این حرکات، کوپلینگ انتقال نیروهای ناخواسته به یاتاقان های موتور و تجهیزات محرک را کاهش می دهد و از عمر مفید بیشتری پشتیبانی می کند.
صفر برگشت و دقت حرکت
عکس العمل صفر در سیستم های سروو محور که در آن دستورات حرکتی باید مستقیماً به حرکت مکانیکی ترجمه شوند ضروری است. بسیاری از کوپلینگهای دیافراگمی سروو موتور از طریق توپیهای ماشینکاری دقیق، هندسه دیافراگم کاملاً کنترلشده و روشهای اتصال ایمن مانند اتصالات پیچ و مهرهای یا جوش داده شده، به واکنش صفر میرسند.
این اتصال صلب و بدون بازی به حفظ هماهنگی دقیق بین سروو موتور و محور محرک کمک می کند و تکرارپذیری و دقت موقعیت یابی را در سیستم های کنترل حلقه بسته بهبود می بخشد.
اینرسی کم و عملکرد دینامیکی بالا
کوپلینگ های دیافراگمی سروو موتور معمولاً با جرم کم و هندسه فشرده طراحی می شوند. کاهش گشتاور اینرسی، بار منعکس شده به موتور را محدود می کند و امکان شتاب و کاهش سرعت بیشتر را فراهم می کند.
در اتوماسیون پرسرعت و روباتیک، این اینرسی کم به زمانهای چرخه کوتاهتر و بهبود بازده انرژی کمک میکند و در عین حال رفتار دینامیکی پایدار را حفظ میکند.
قابلیت اطمینان عملیات و خدمات بدون نیاز به تعمیر و نگهداری
از آنجایی که کوپلینگ های دیافراگمی بدون تماس لغزشی کار می کنند، نیازی به روغن کاری ندارند. این ویژگی بدون نیاز به تعمیر و نگهداری هزینه های عملیاتی را کاهش می دهد و نگهداری سیستم را به ویژه در محیط های تمیز یا بسته ساده می کند.
ساختار دیافراگم تمام فلزی نیز از عمر طولانی تحت بارگذاری چرخه ای پشتیبانی می کند، مشروط بر اینکه محدودیت های عملیاتی رعایت شود. در برخی از طرحها، دیافراگم را میتوان طوری مهندسی کرد که در شرایط اضافه بار شدید به شکلی قابل پیشبینی از کار بیفتد و درجهای از حفاظت مکانیکی را برای تجهیزات متصل ارائه دهد.
حوزه های کاربردی در تجهیزات سروو محور
کوپلینگ های دیافراگمی سروو موتور به طور گسترده در کاربردهایی استفاده می شود که نیاز به کنترل دقیق حرکت و انتقال گشتاور پایدار دارند.
- محورهای تغذیه و سیستم های موقعیت یابی ماشین ابزار CNC
- روبات های صنعتی و خطوط مونتاژ خودکار
- تجهیزات ساخت نیمه هادی و بازرسی
- ماشین آلات بسته بندی و برچسب زنی با سرعت بالا
قابلیت مهندسی پشت عملکرد کوپلینگ دیافراگم
دستیابی به عملکرد قابل اعتماد در کوپلینگ های دیافراگم سروو موتور نیازمند کنترل دقیق مواد، ماشینکاری دقیق و بازرسی دقیق کیفیت است. ضخامت ثابت دیافراگم، هندسه متعادل و مونتاژ کنترل شده مستقیماً بر سفتی و عمر خستگی تأثیر می گذارد.
شرکت فناوری صنایع سنگین Jiangsu Rokang با تجربه در قطعات انتقال دقیق نیرو و فناوریهای کوپلینگ پیشرفته، دانش مهندسی خود را در توسعه کوپلینگهای دیافراگمی مناسب برای سیستمهای سروو با دقت بالا در طیف وسیعی از کاربردهای صنعتی ادغام میکند.
نتیجه گیری
کوپلینگ های دیافراگمی سروو موتور یک اتصال دقیق، کارآمد و قابل اعتماد بین سروو موتورها و اجزای محرک را فراهم می کنند. از طریق عکس العمل صفر، سفتی پیچشی بالا، جبران ناهماهنگی، و عملکرد بدون نیاز به تعمیر و نگهداری، از کنترل حرکت دقیق در سیستمهای اتوماسیون مدرن پشتیبانی میکنند. همانطور که فناوری سروو به پیشرفت خود ادامه می دهد، کوپلینگ های دیافراگمی عنصر مهمی در دستیابی به عملکرد ثابت و پایداری طولانی مدت سیستم باقی می مانند.
