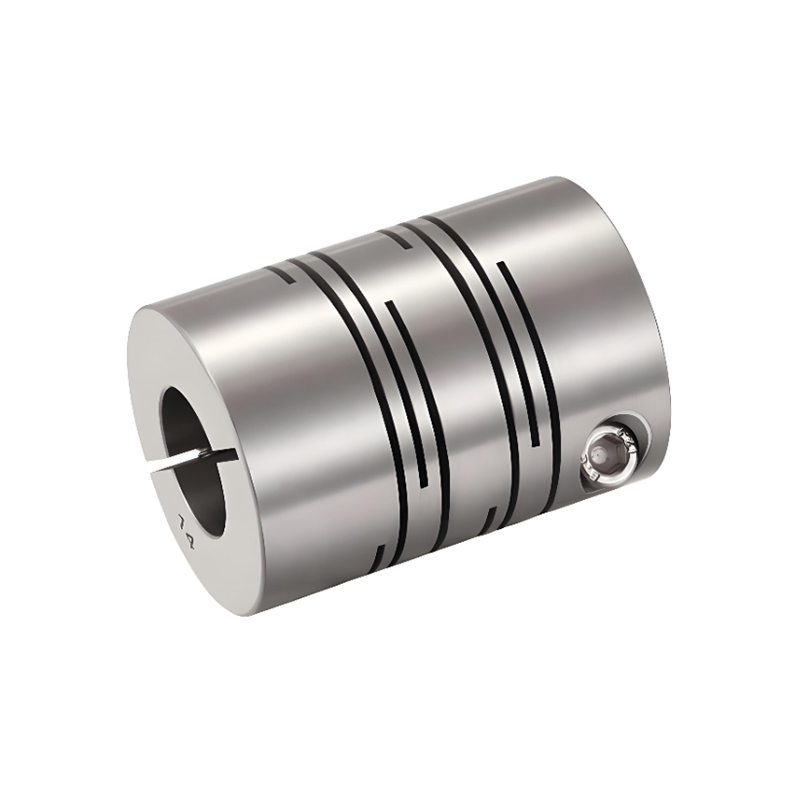

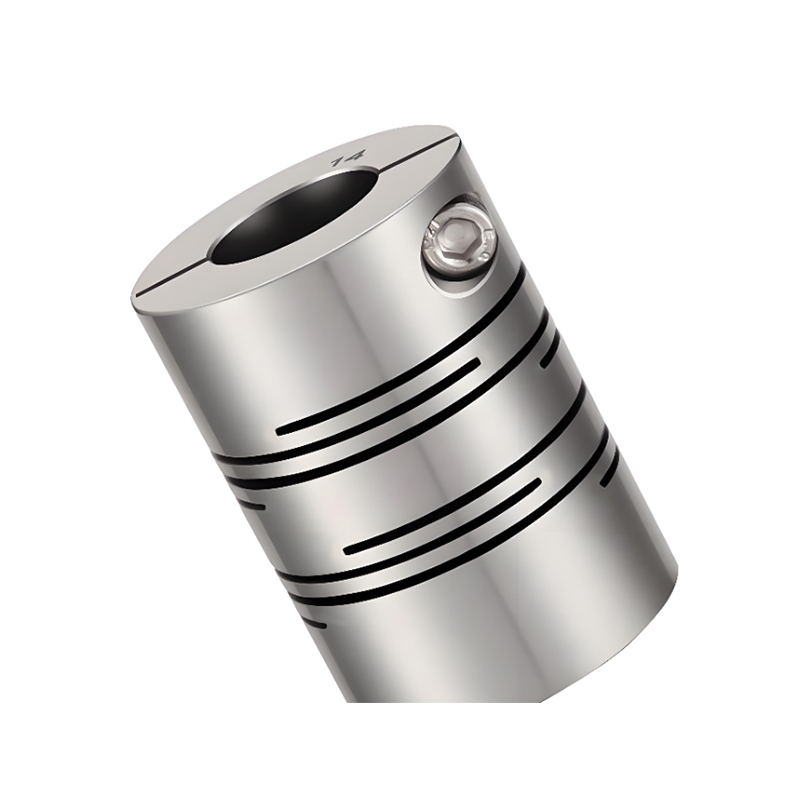

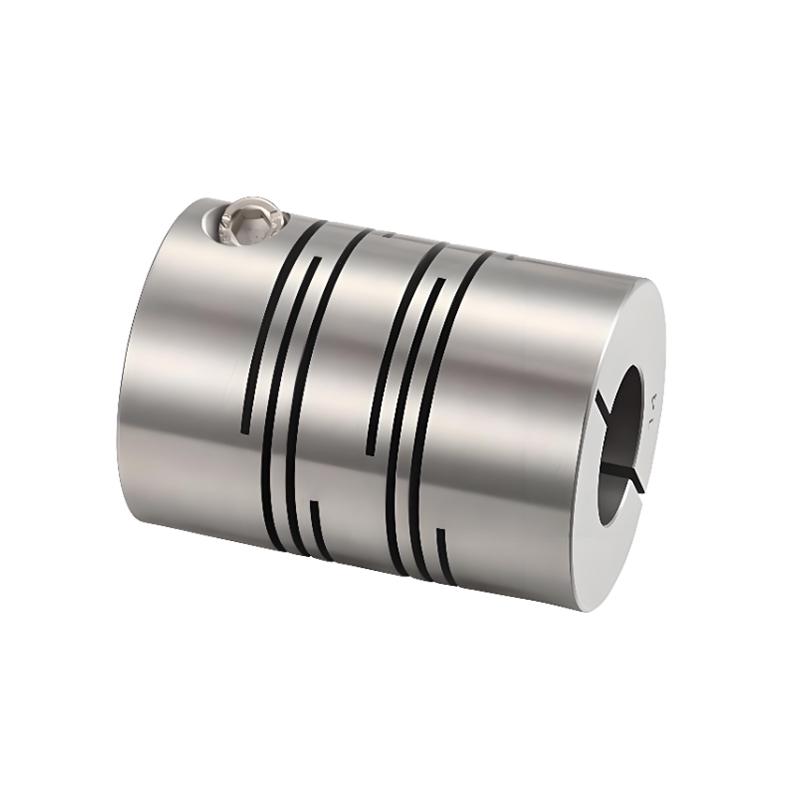

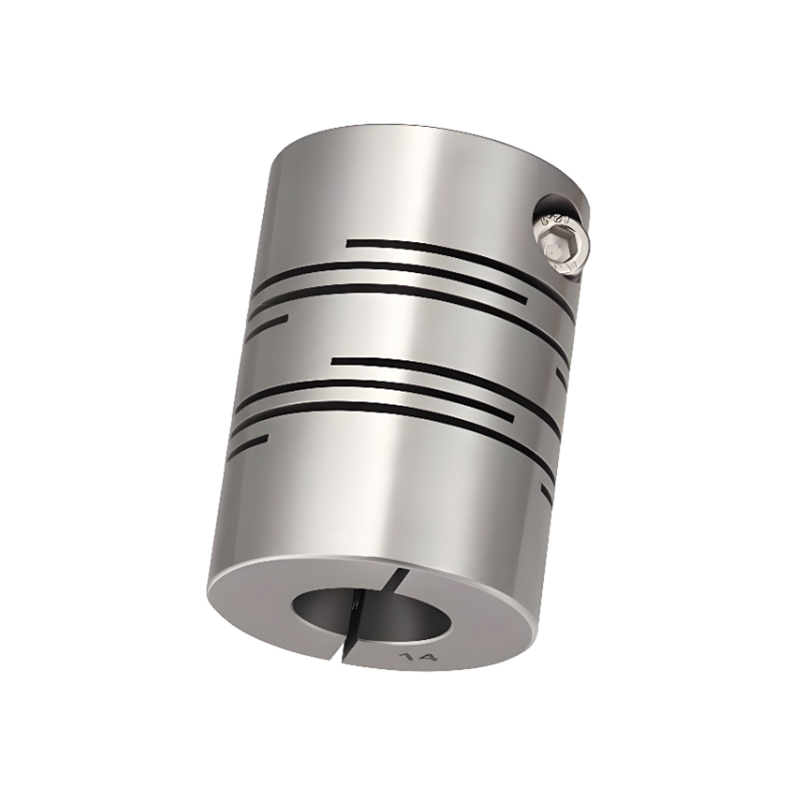

نوع گیره کوپلینگ شفت خط موازی فولاد ضد زنگ RSK-CPPCG با استحکام بالا

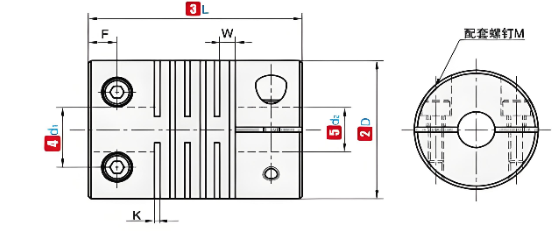

نام کد

D

L

قطر داخلی استاندارد (میلی متر)

K

W

F

M

سفت شدن گشتاور (N.m)

RSK-CPPCG

16

17.4

3   4   5   6

0.55

1.18

3.0

M2.5

0.8

19

20

3   4   5   6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35  7  8  9          10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

توجه: سوراخ‌های داخلی در هر دو انتهای کوپلینگ را می‌توان آزادانه با حداقل و حداکثر قطر داخلی ترکیب کرد. اندازه های قطر داخلی مشخص شده در جدول فقط برای مرجع هستند. قطر سوراخ مورد نیاز مشتری نیز فقط برای مرجع است. برای قطر سوراخ مورد نیاز مشتری، لطفا با ما تماس بگیرید.

نام کد

D

L

گشتاور درجه بندی (N.m)

اجازه تعصب (mm)

اجازه شیب (∠°)

اجازه انحراف محوری (میلی متر)

RPM مجاز است

سفتی پیچشی استاتیک (N.m/rad)

ممان اینرسی (N.m)

وزن (گرم)

RSK-CPPCG

16

17.4

2

0.05

0.5

0.10 ±

8000

200

2.8x10 ^-5

21

19

20

4

0.05

0.5

0.10 ±

8000

270

6.2x10 ^-5

33

24

25

6

0.05

0.5

0.10 ±

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

0.10 ±

5000

1400

5.2x10 ^-5

120

34

35

12

0.05

0.5

0.10 ±

4300

2200

1.1x10 ^-4

183

39

40

15

0.05

0.5

0.10 ±

4000

4100

2.3x10 ^-4

246

44

45

23

0.05

0.5

0.10 ±

3600

5100

4.3x10 ^-4

358

نکته: گشتاور اینرسی و پارامترهای فنی فوق با استاندارد حداکثر دیافراگم اندازه گیری می شوند. حداکثر مقدار گشتاور نامی مربوط به دوام خود کوپلینگ است. هرچه قطر بیرونی بزرگتر باشد، نیرو بیشتر است و هرچه قطر بیرونی کوچکتر باشد، سرعت مجاز بالاتر است.
