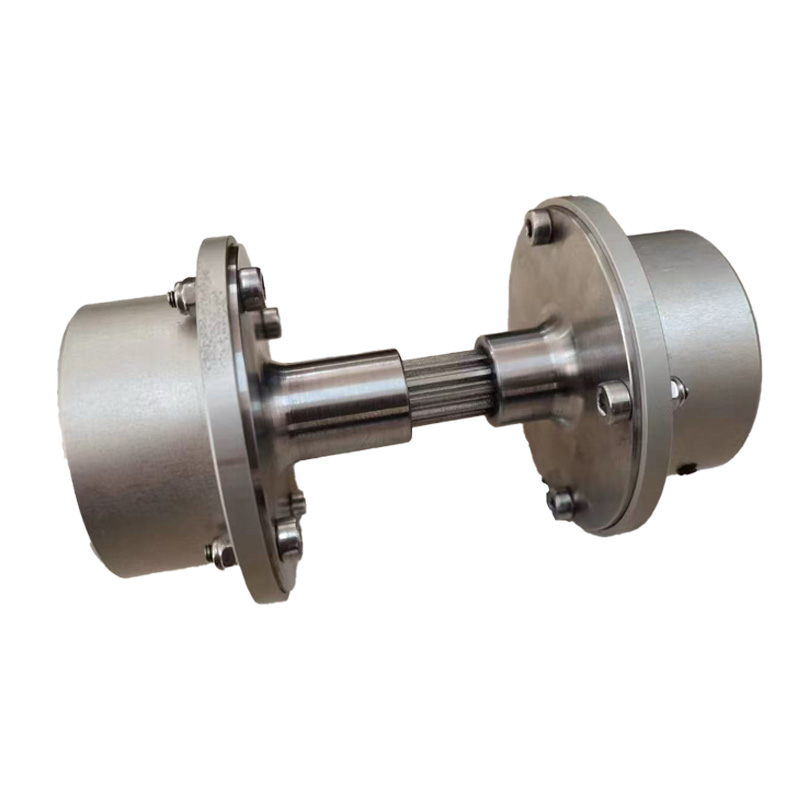

نقش از کوپلینگ دیافراگمی با سرعت بالا در انتقال نیرو دقیق

کوپلینگ‌های دیافراگمی با سرعت بالا برای تجهیزات چرخشی طراحی شده‌اند که دقت، پایداری و قابلیت اطمینان بسیار مهم است. برخلاف کوپلینگ های روغن کاری شده، این نوع کوپلینگ به دیافراگم های فلزی نازک برای انتقال گشتاور بدون تماس فیزیکی بین قطعات متحرک متکی است. نتیجه یک اتصال بدون واکنش و بدون سایش است که تحت سرعت های چرخشی بالا و شرایط کاری سخت کار می کند.

در صنایعی مانند تولید برق، فرآوری پتروشیمی و ساخت پیشرفته، کوپلینگ های دیافراگمی به دلیل رفتار قابل پیش بینی، اینرسی کم و توانایی محافظت از تجهیزات حساس در برابر تنش های ناشی از ناهماهنگی، اغلب برای توربوماشین ها انتخاب می شوند.

طراحی ساختاری کوپلینگ های دیافراگمی با سرعت بالا

عنصر اصلی کوپلینگ دیافراگمی با سرعت بالا یک یا چند دیافراگم فلزی انعطاف پذیر است که معمولاً از آلیاژهای با استحکام بالا ساخته می شود. این دیافراگم ها بین فلنج ها یا توپی های نصب شده روی هر شفت متصل می شوند. گشتاور از طریق تغییر شکل الاستیک دیافراگم به جای تماس لغزشی یا غلتشی منتقل می شود.

بسیاری از طرح‌ها مسیرهای بار قطر داخلی و خارجی را از هم جدا می‌کنند و به گشتاور اجازه می‌دهند تا به آرامی در سراسر دیافراگم جریان داشته باشد و در عین حال تنش موضعی را کاهش دهد. این آرایش ساختاری همچنین خطر خوردگی فرت را که یک نگرانی رایج در مجموعه‌های چرخشی با سرعت بالا است، به حداقل می‌رساند.

انتقال گشتاور بدون ضربه

کوپلینگ های دیافراگمی با سرعت بالا، گشتاور را از طریق تغییر شکل الاستیک خالص مواد دیافراگم منتقل می کنند. همانطور که گشتاور از قطر بیرونی دیافراگم وارد می شود، از روی عنصر انعطاف پذیر عبور می کند و از قطر داخلی متصل به توپی مقابل خارج می شود.

از آنجایی که خلاصی یا درگیری دندان وجود ندارد، انتقال گشتاور بدون واکنش انجام می شود. این ویژگی به ویژه در کمپرسورها و توربین‌های پرسرعت مهم است، جایی که حتی بی‌نظمی‌های پیچشی جزئی می‌تواند بر راندمان، سطوح ارتعاش و عمر یاتاقان تأثیر بگذارد.

جذب ناهماهنگی از طریق انعطاف پذیری الاستیک

کوپلینگ‌های دیافراگمی با سرعت بالا به گونه‌ای طراحی شده‌اند که از طریق خم شدن کنترل‌شده دیافراگم، انحراف محور را تطبیق دهند. این خم شدن بدون اصطکاک یا سایش سطح رخ می دهد و به کوپلینگ اجازه می دهد جابجایی را جذب کند و در عین حال پایداری گشتاور را حفظ کند.

• حرکت محوری ناشی از انبساط حرارتی یا بارهای رانش
• ناهماهنگی زاویه ای ناشی از تحمل نصب
• آفست شعاعی به دلیل تغییر شکل شالوده یا سازه

با جدا کردن این حرکات در دیافراگم، کوپلینگ انتقال نیروهای مضر به شفت، یاتاقان ها و مهر و موم های متصل را کاهش می دهد.

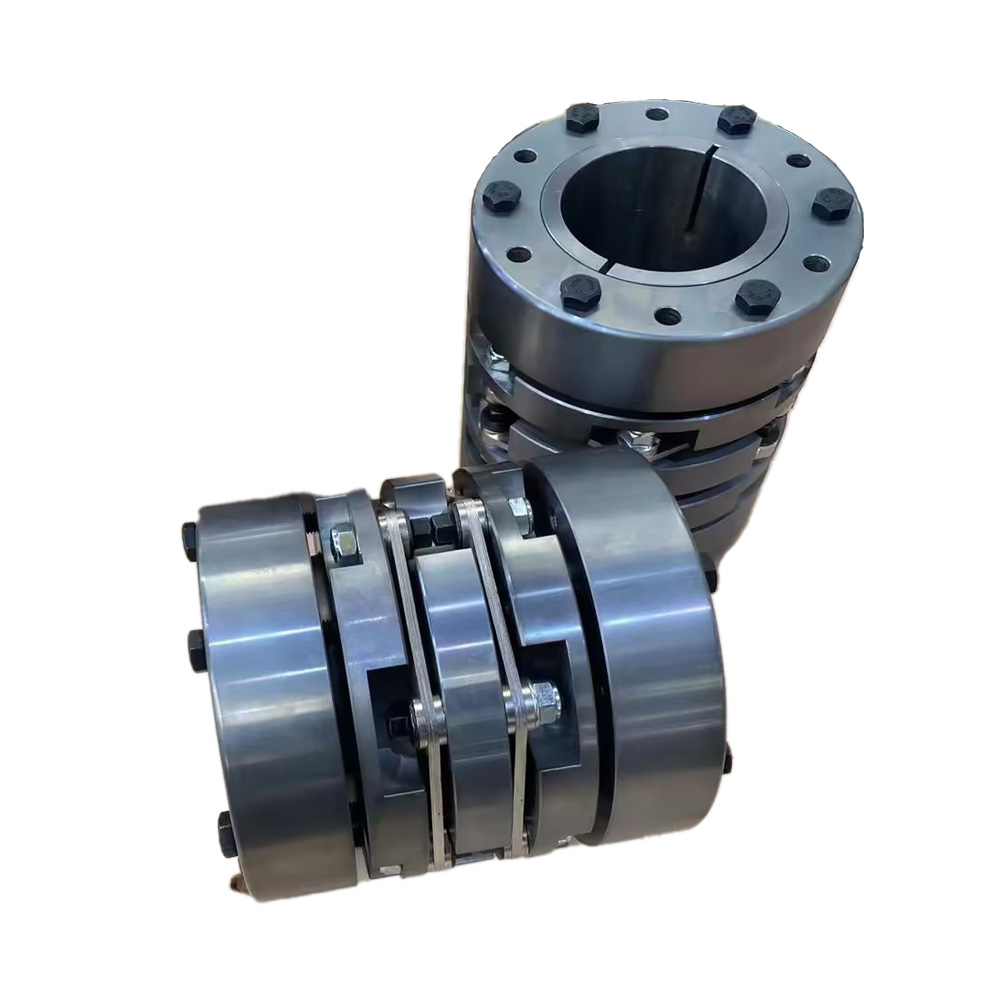

سختی پیچشی و عملکرد دینامیکی

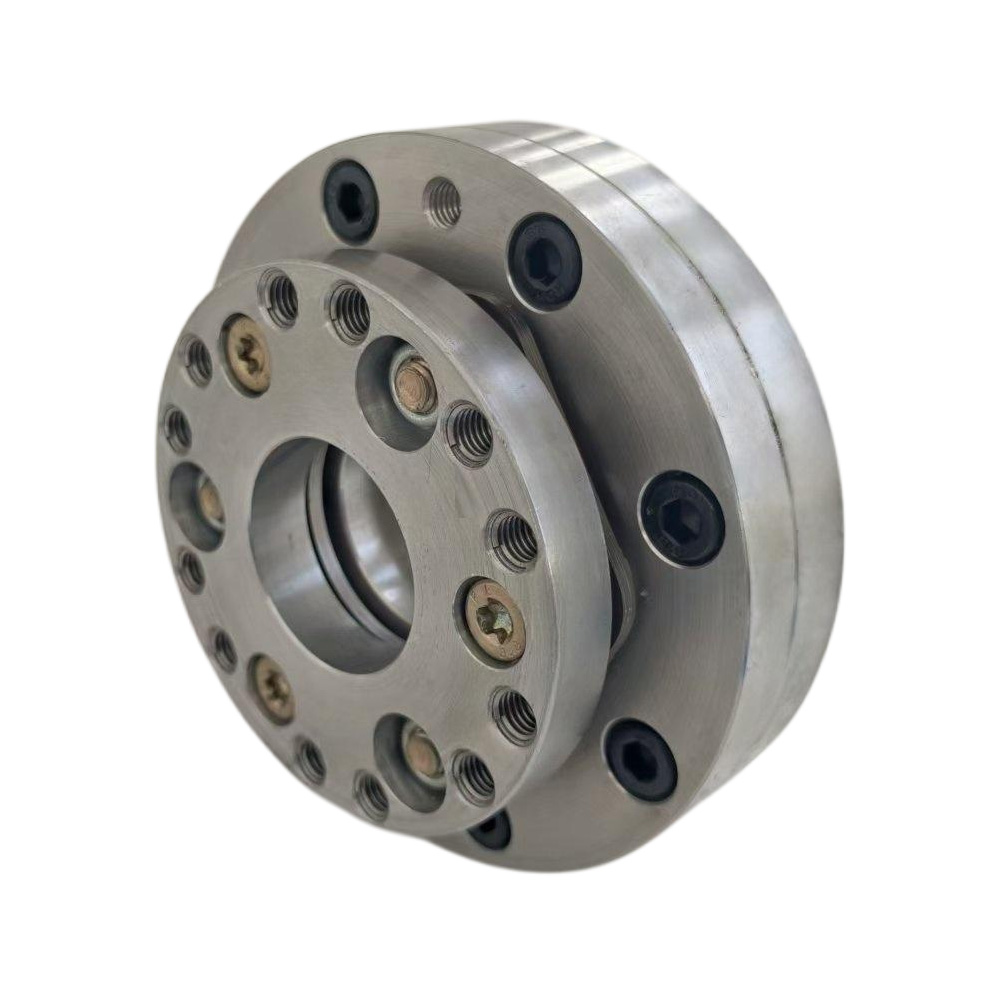

سفتی پیچشی یک پارامتر عملکرد تعیین کننده کوپلینگ های دیافراگم با سرعت بالا است. با تنظیم ضخامت، قطر یا تعداد بسته های دیافراگم، مهندسان می توانند سفتی را متناسب با نیازهای تجهیزات خاص تنظیم کنند.

این قابلیت تنظیم کمک می کند تا سرعت های حیاتی سیستم را از محدوده عملیاتی دور کند و خطر تشدید را کاهش دهد. در ماشین‌های پرسرعت، رفتار پیچشی پایدار به طور مستقیم به کاهش سطح ارتعاش و بهبود قابلیت اطمینان طولانی مدت کمک می‌کند.

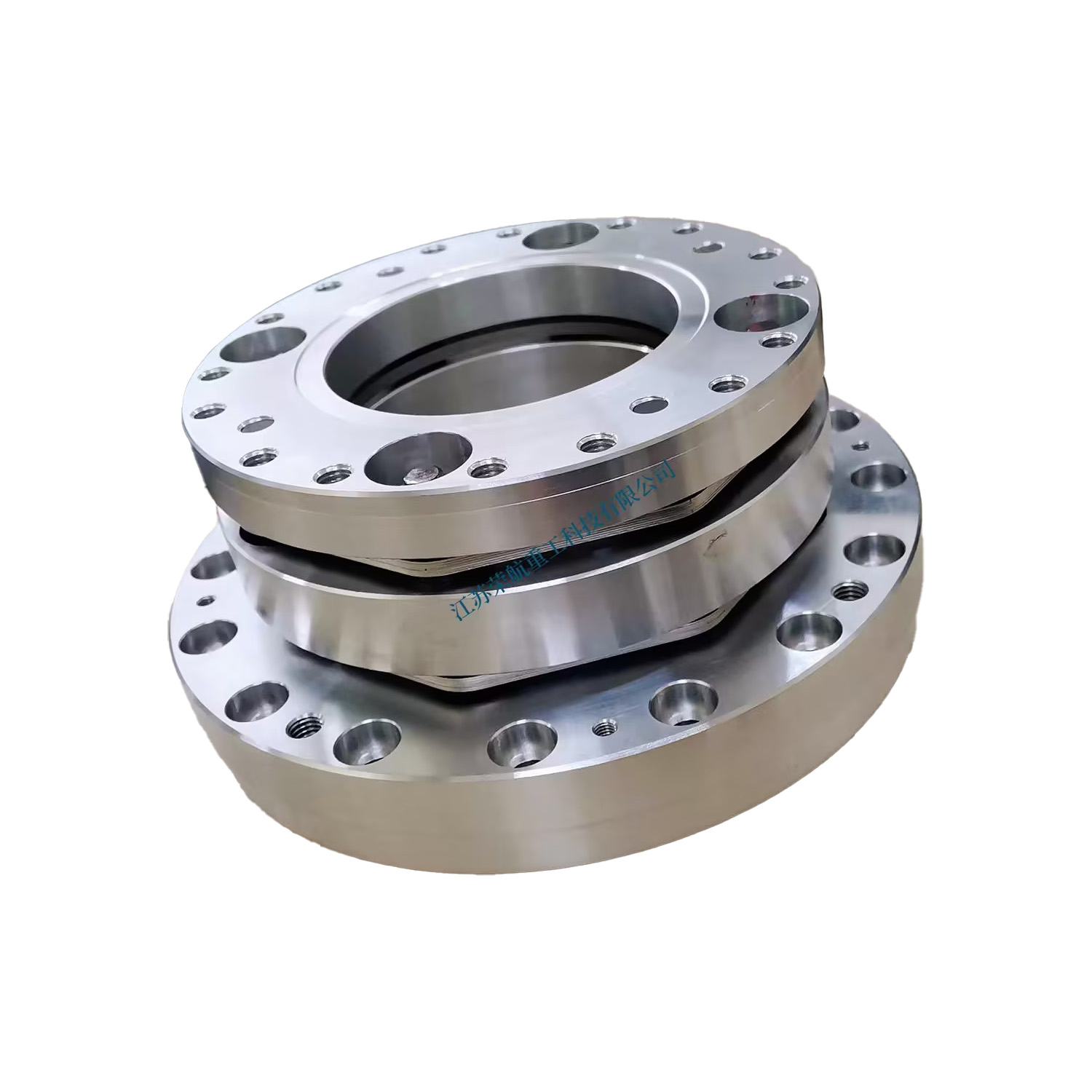

عملکرد بدون تعمیر و نگهداری در مقایسه با کوپلینگ دنده

برخلاف کوپلینگ های دنده ای، کوپلینگ های دیافراگمی نیازی به روغن کاری ندارند. هیچ تماس کشویی فلز به فلز وجود ندارد، که نیاز به سیستم های گریس یا روغن را از بین می برد و وظایف معمول تعمیر و نگهداری را کاهش می دهد.

این عملکرد بدون سایش، کوپلینگ‌های دیافراگمی با سرعت بالا را برای محیط‌های تمیز و کاربردهای مداوم که در آن زمان از کار افتادگی باید به حداقل برسد، مناسب می‌سازد. در طول دوره های خدمات طولانی، این رویکرد طراحی از عملکرد ثابت بدون تخریب ناشی از آلودگی روان کننده یا سایش دندان پشتیبانی می کند.

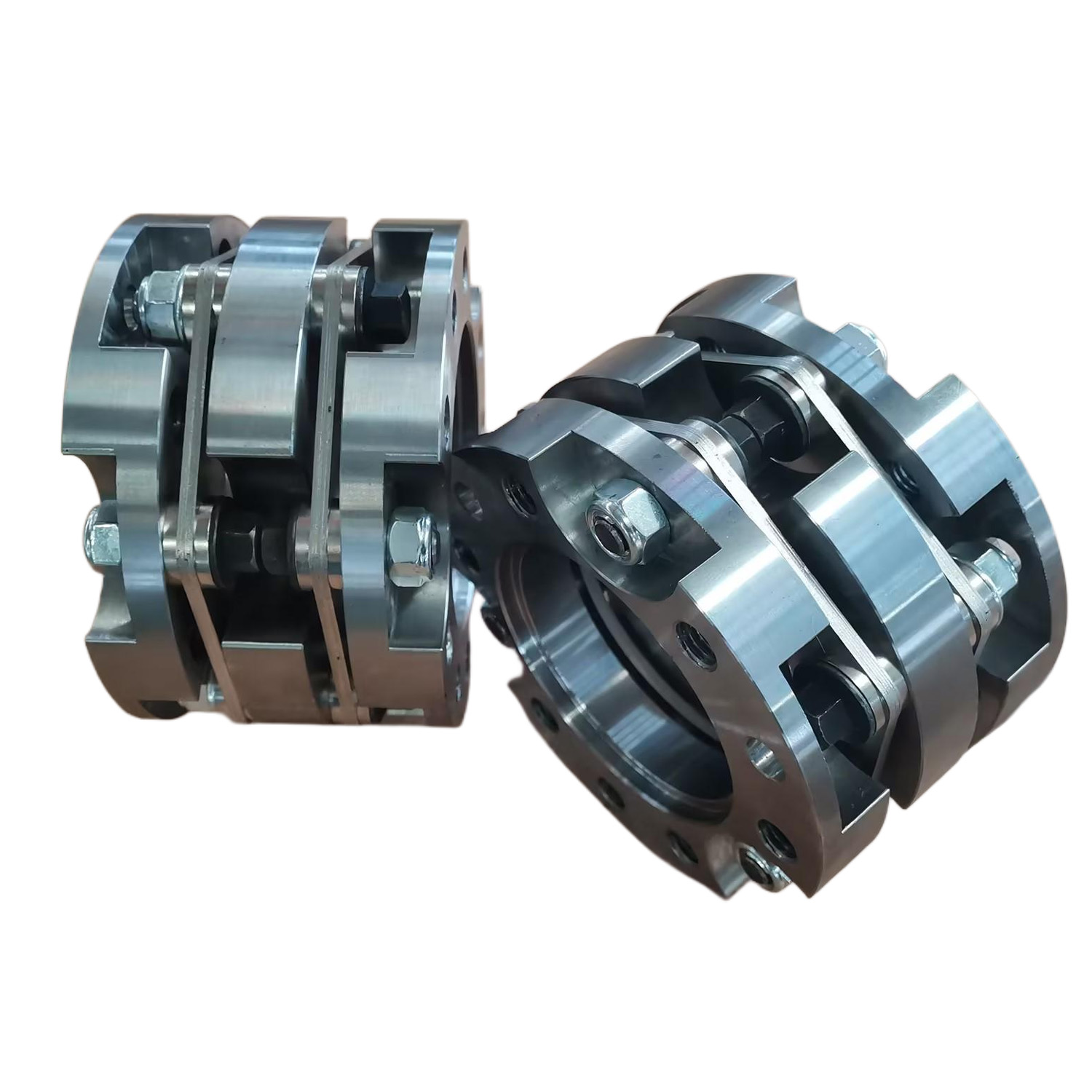

کاربردها در تجهیزات پرسرعت و حیاتی

کوپلینگ‌های دیافراگمی با سرعت بالا معمولاً در ماشین‌هایی استفاده می‌شوند که دقت چرخشی و پایداری دینامیکی ضروری است. طراحی فشرده و رفتار مکانیکی قابل پیش‌بینی آن‌ها به خوبی با سیستم‌های صنعتی پیشرفته هماهنگ است.

• توربین های بخار و گاز
• کمپرسورهای گریز از مرکز و پمپ های پرسرعت
• تولید برق و سیستم های محرک ژنراتور
• ماشین آلات صنعتی دقیق با محدودیت های سخت ارتعاش

دقت تولید و تجربه مهندسی

عملکرد از کوپلینگ دیافراگمی با سرعت بالا به شدت به کیفیت مواد، دقت ماشینکاری و کنترل مونتاژ بستگی دارد. سازندگان با قابلیت‌های قوی در ماشین‌کاری دقیق، عملیات حرارتی و آزمایش دینامیکی، موقعیت بهتری برای ارائه راه‌حل‌های کوپلینگ پایدار و قابل اعتماد دارند.

شرکت فناوری صنایع سنگین Jiangsu Rokang با تجربه طولانی مدت در فناوری‌های کوپلینگ پیشرفته و انتقال نیروی سنگین، تخصص مهندسی خود را برای توسعه راه‌حل‌های کوپلینگ که نیازهای کاربردهای پرسرعت و بار بالا را در صنایع مختلف برآورده می‌کند، به کار می‌گیرد.

مقایسه بین کوپلینگ دیافراگمی و کوپلینگ دنده

نتیجه گیری

کوپلینگ های دیافراگمی با سرعت بالا راه حلی دقیق و قابل اعتماد برای سیستم های انتقال قدرت مدرن ارائه می دهند که در آن سرعت، دقت هم ترازی و کنترل ارتعاش حیاتی است. از طریق انتقال گشتاور الاستیک، عملیات بدون نیاز به تعمیر و نگهداری و ویژگی‌های دینامیکی قابل تنظیم، عملکرد پایدار در محیط‌های صنعتی سخت را پشتیبانی می‌کنند. همانطور که ماشین آلات با سرعت بالا به تکامل خود ادامه می دهند، کوپلینگ های دیافراگمی جزء مهمی در دستیابی به پایداری و کارایی عملیاتی طولانی مدت باقی می مانند.
