مشخصات

زاویه عملکرد ≤18 درجه

گسترش مجاز ± 12 ~ 35 ±

مشخصات اساسی：

تایپ کنید	نمودار	گشتاور اسمی (N·m)	گشتاور خستگی (N·m)	زاویه عملکرد مجاز		بسط Δ	لحظه اینرسی GD³ J × 10 ^-3 (kg·m²)
				زاویه عملکرد مجاز			L=500	L=1000	هر 100 بیشتر از طول
				در چرخش	در حال استراحت		شفت جامد	شفت توخالی	شفت جامد	شفت توخالی
BJ75DF	شکل 1	1520	588	14 درجه	16 درجه	± 12	8.67	15.8	0.12	0.96
BJ95DF	شکل 1	2500	1127	14 درجه	16 درجه	± 16	21.0	27.6	0.25	0.96
BJ125DF	شکل 1	5782	2744	16 درجه	18 درجه	± 20	76.3	91	0.79	2.1
BJ150DF	شکل 1	11564	4704	16 درجه	18 درجه	± 24	160	197	1.93	5.2
BJ175DF	شکل 2	15680	6713	16 درجه	18 درجه	± 27	273	330	2.80	8.5
BJ200DF	شکل 2	23912	11172	16 درجه	18 درجه	± 29	551	660	5.50	17.8
BJ225DF	شکل 2	29694	14700	16 درجه	18 درجه	± 29	904	1010	7.40	17.8
BJ250DF	شکل 2	42238	20678	18 درجه	20 درجه	30±	1400	1700	12.6	54
BJ300DF	شکل 2	63112	29106	18 درجه	20 درجه	± 35	2860	3200	20.2	54

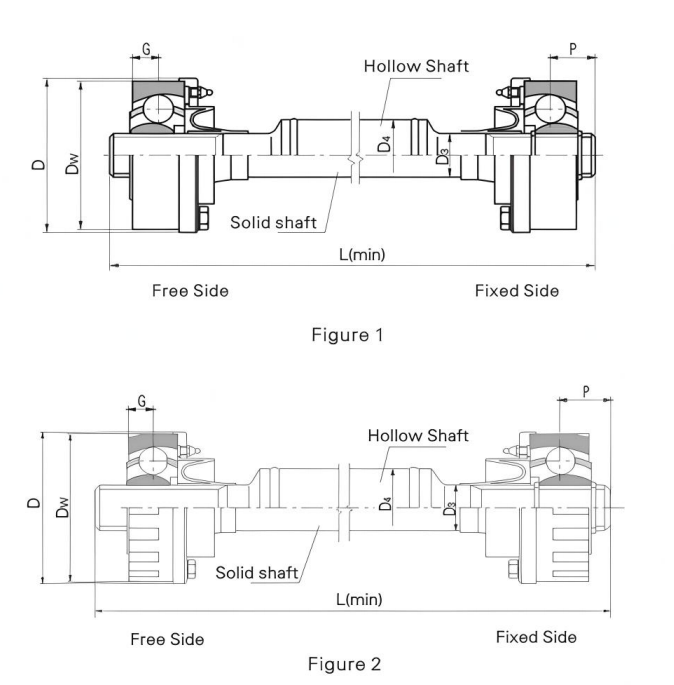

ابعاد اصلی:

تایپ کنید	نمودار	Dw	D	G	P	شفت جامد D3	شفت توخالی D4	L (دقیقه)
تایپ کنید	نمودار	Dw	D	G	P	شفت جامد D3	شفت توخالی D4	شفت جامد	شفت توخالی
BJ75DF	شکل 1	80	85	12.2	16	22	50	145	505
BJ95DF	شکل 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	شکل 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	شکل 1	146	151	24.1	28	46	76	250	705
BJ175DF	شکل 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	شکل 2	190	196	30	40	60	102	335	805
BJ225DF	شکل 2	212	218	32.5	48	66	102	375	805
BJ250DF	شکل 2	230	238	37.5	53	76	140	395	805
BJ300DF	شکل 2	266.7	273	42	65	84	140	445	805

ویژگی و کاربرد

تنظیم فاصله نصب و انبساط محوری از طریق فیت اسپلاین کشویی در مفصل جهانی انجام می شود.

عمدتاً برای راندن رول پینچ، رول آب بندی رول شستشو، رول تنش پایانی و رول فشردن روی تجهیزات متالورژی استفاده می شود.

مثال نمادین: BJ125DF1000

BJ: نوع BJ

125: مشخصات 125 است

DF: نوع DF

1000: طول 1000 است

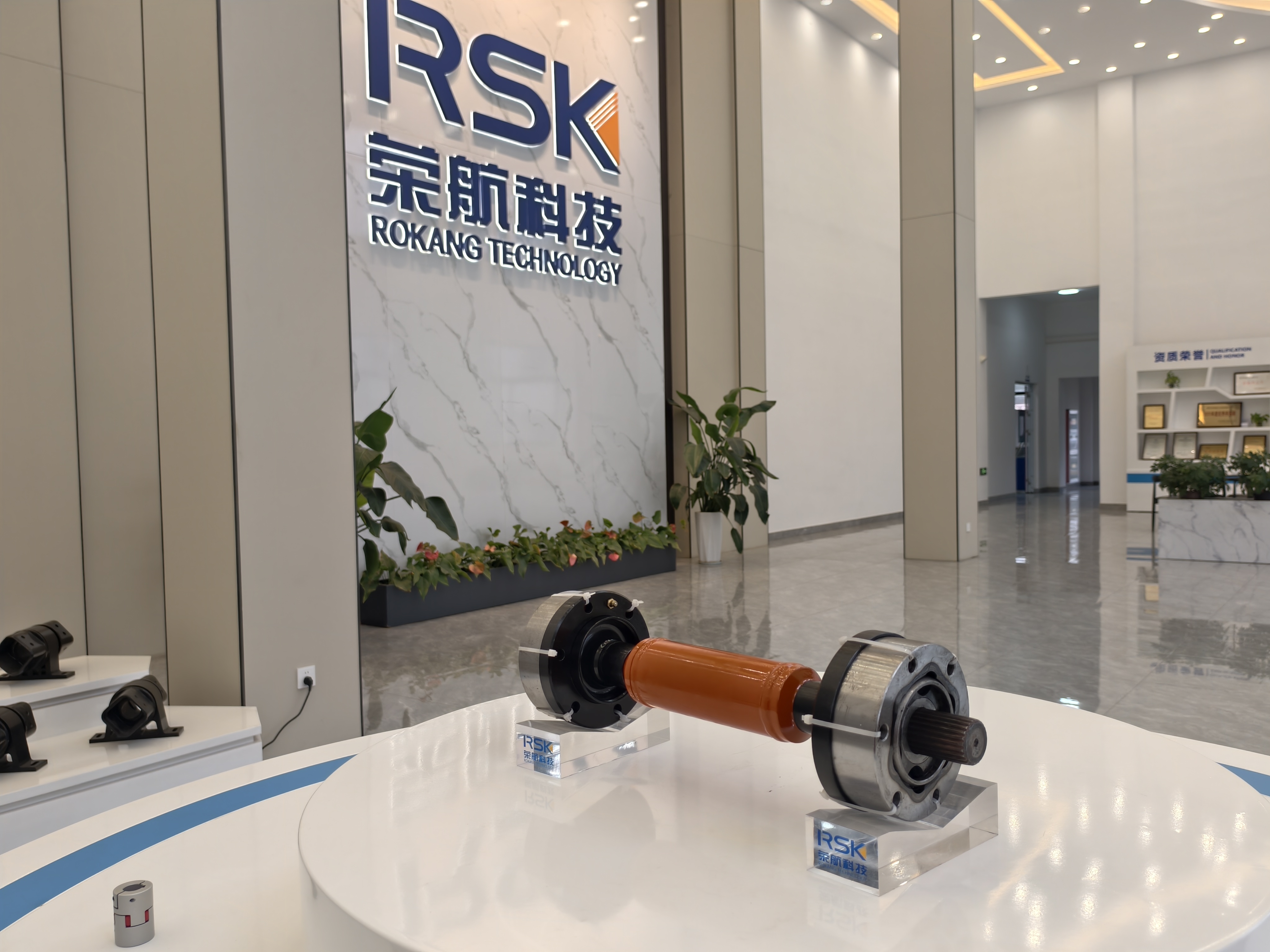

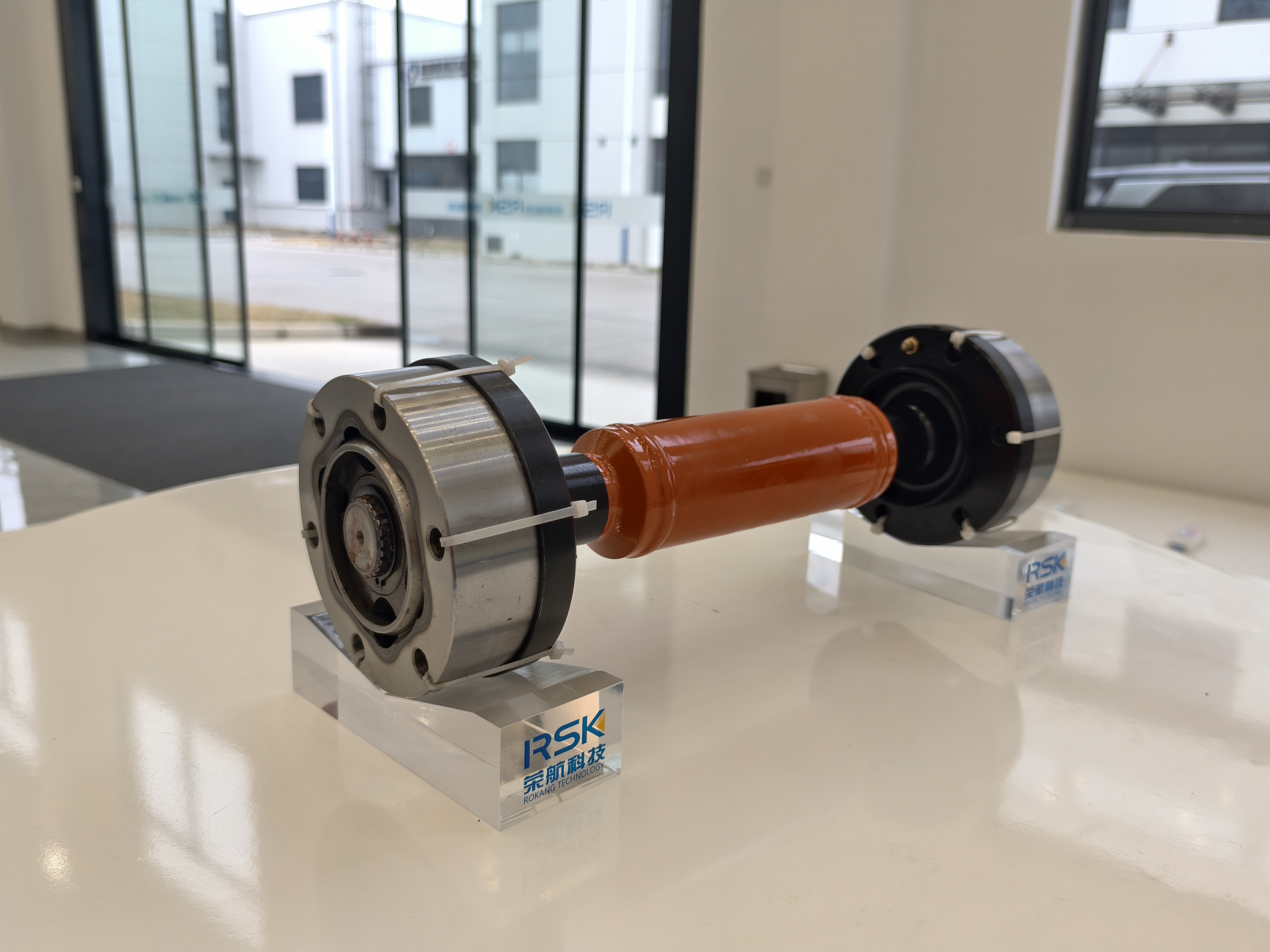

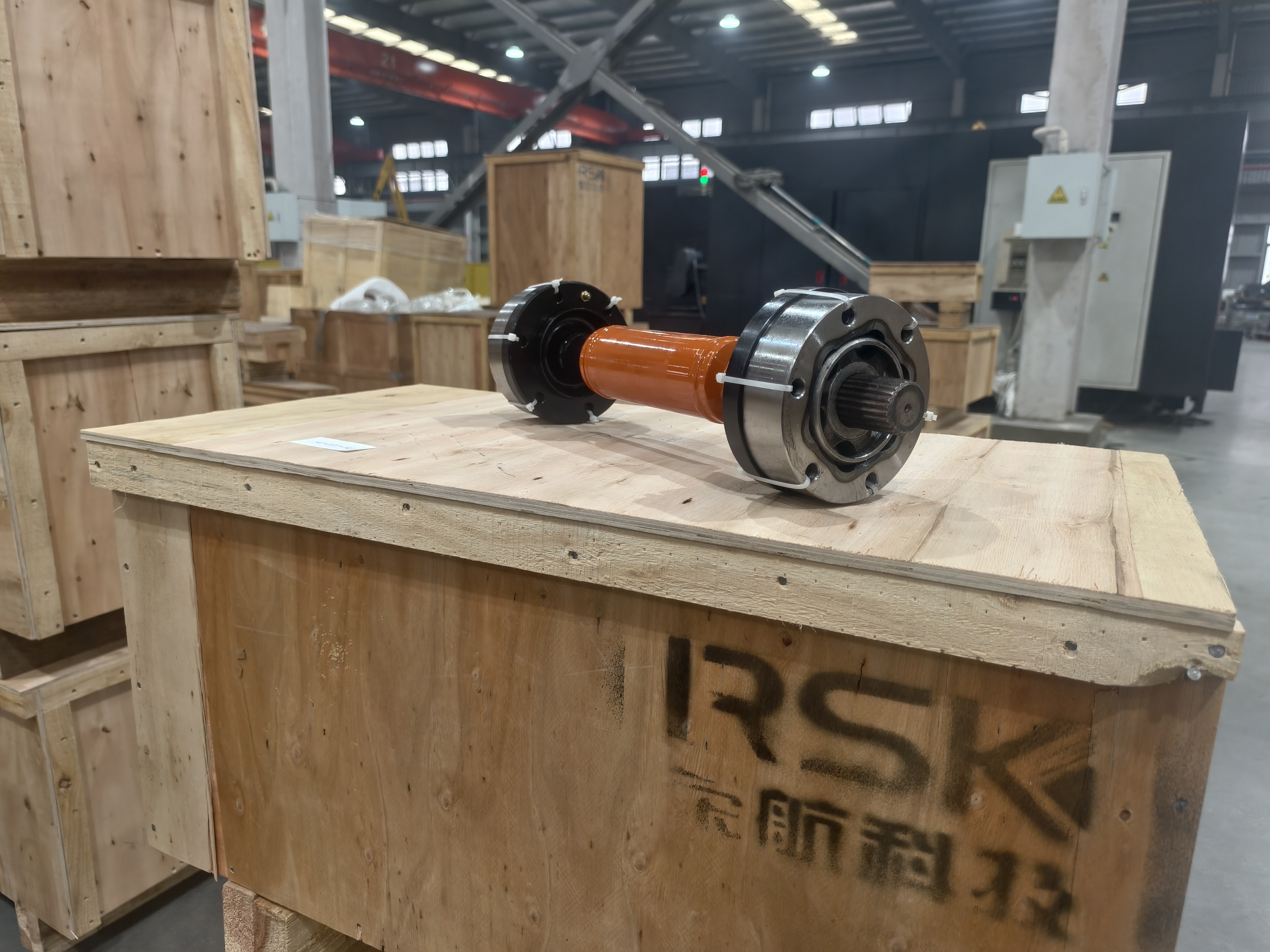

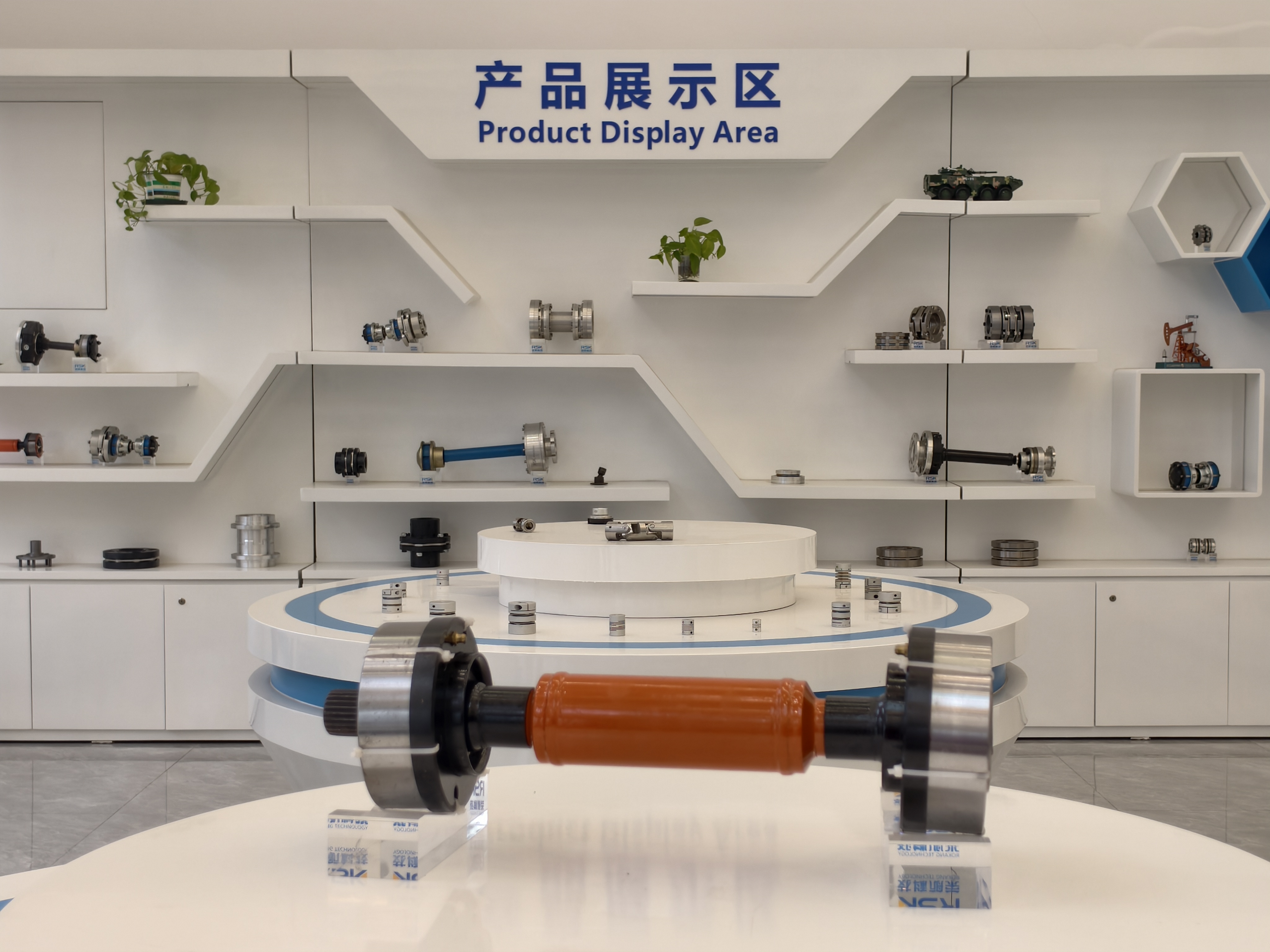

توصیف کنید

RSK CV Joint (اتصال با سرعت ثابت قفس توپ) یک جزء انتقال با کارایی بالا است. ما یک CV Joints قابل اعتماد و مقرون به صرفه را ارائه می دهیم. طراحی ساختاری آن دقیق است و عمدتا از یک حلقه بیرونی قفس توپ، یک حلقه داخلی ستاره شکل، یک قفس و یک توپ فولادی انتقال دهنده نیرو تشکیل شده است. حلقه بیرونی قفس توپ و حلقه داخلی ستاره شکل به ترتیب به محورهای محرک و محرک متصل هستند. مراکز توپ های فولادی انتقال نیرو در صفحه ای که از مرکز کوپلینگ می گذرد قرار دارند و در مسیری قرار می گیرند که از شیارهای کروی بیرونی حلقه بیرونی کروی و شیارهای کروی بیرونی حلقه داخلی ستاره شکل تشکیل شده است. مرکز دو سطح کروی با مرکز جفت جهانی منطبق است و دقت و پایداری عملیات را تضمین می کند.

از نظر اصل کار، به منظور حصول اطمینان از اینکه مرکز همه توپ های فولادی همیشه روی نیمساز زاویه بین دو محور شفت قرار دارند، گلوله های فولادی در پنجره قفس نصب می شوند. به این ترتیب، هنگامی که زاویه بین محورهای محرک و محرک کوپلینگ تغییر می‌کند، نقطه انتقال نیرو می‌تواند همچنان روی نیمساز زاویه باشد، به طوری که سرعت بین محورهای محرک و محرک هماهنگ باقی می‌ماند و انتقال نیرو پایدار و کارآمد حاصل می‌شود. را

این محصول عملکرد بسیار خوبی در مقاومت در برابر سایش دارد. اجزای کلیدی از فولاد مقاوم در برابر سایش با استحکام بالا ساخته شده اند و با فرآیندهای پیشرفته مانند آهنگری دقیق و اکستروژن سرد پردازش می شوند تا از پایداری ساختار فولادی داخلی اطمینان حاصل شود و مقاومت در برابر سایش مواد را تا حد زیادی بهبود بخشد. در عین حال، سطح به طور ویژه با ضد خوردگی درمان می شود تا توانایی محصول را برای مقاومت در برابر فرسایش در محیط های سخت افزایش دهد و عمر مفید آن را به میزان قابل توجهی افزایش دهد. را

این دارای طیف گسترده ای از سناریوهای کاربردی است، به ویژه در صنایع خودروسازی، متالورژی، صنایع سبک، ماشین آلات سنگین و سایر صنایع، که در آن انتقال شفت تحت شرایط زوایای شیب زیاد و ابعاد شعاعی محدود می تواند اتصال توان قابل اعتماد و تضمین های انتقال را برای انواع مختلف تجهیزات مکانیکی فراهم کند.
