RSK-BJDT قفس توپ ثابت کوپلینگ جهانی همزمان با سرعت ثابت، پسوند بزرگ برای متالورژی

تماس با ما

PREV: RSK BJD با گشتاور بالا قفس توپی شیار قوس الکتریکی همزمان با سرعت ثابت کوپلینگ جهانی CVJ بعدی: مقاله بعدی وجود ندارد

مشخصات
توصیف کنید

مشخصات

زاویه عملکرد ≤18 درجه

نوع انبساط بزرگ

اتصال با توپی فلنج

مشخصات اساسی：

تایپ کنید	نمودار	گشتاور اسمی (N·m)	گشتاور خستگی (N·m)	زاویه عملکرد مجاز			بسط Δ	لحظه اینرسی GD³ J × 10⁻ ³ (kg·m²)
تایپ کنید	نمودار	گشتاور اسمی (N·m)	گشتاور خستگی (N·m)	در چرخش	در حال استراحت		بسط Δ	L=1000	هر 100 بیشتر از طول
BJ75DT	شکل 1	1520	588	14 درجه		16 درجه	100	25.3	0.49
BJ95DT	شکل 1	2500	1127	14 درجه		16 درجه	100	52.2	0.49
BJ125DT	شکل 1	5782	2744	16 درجه		18 درجه	100	186	0.75
BJ150DT	شکل 1	11564	4704	16 درجه		18 درجه	110	396	1.04
BJ175DT	شکل 2	15680	6713	16 درجه		18 درجه	110	718	8.5
BJ200DT	شکل 2	23912	11172	16 درجه		18 درجه	110	1420	17.8
BJ225DT	شکل 2	29694	14700	16 درجه		18 درجه	140	2277	17.8
BJ250DT	شکل 2	42238	20678	18 درجه		20 درجه	140	3905	54
BJ300DT	شکل 2	63112	29106	18 درجه		20 درجه	140	7195	54

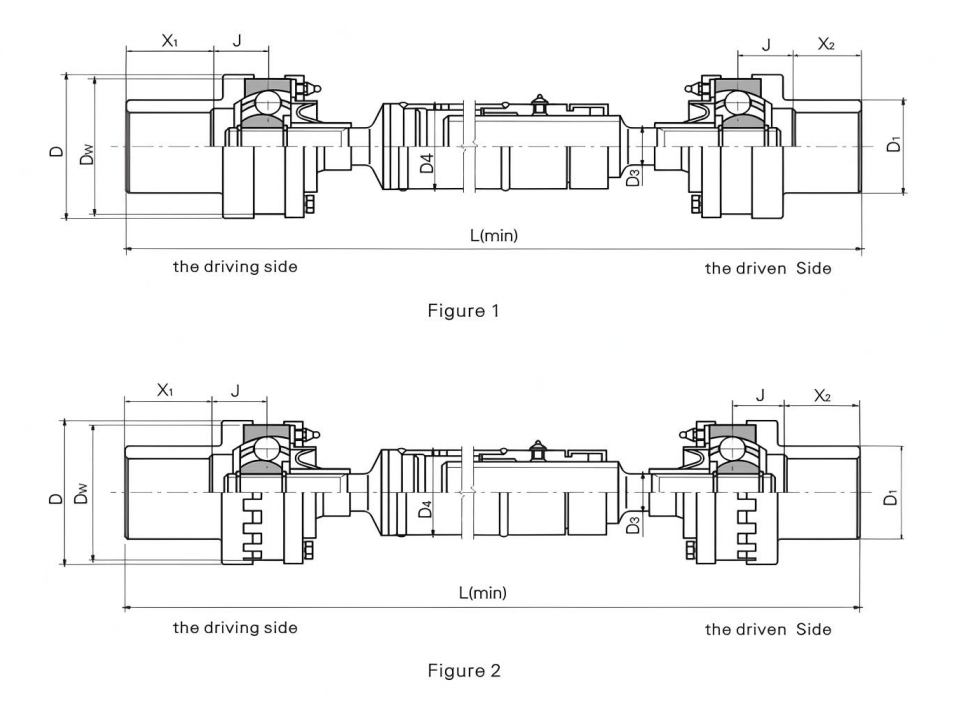

ابعاد اصلی:

تایپ کنید	نمودار	Dw	D	D1	D3	D4	J	L (دقیقه)
BJ75DT	شکل 1	80	85	55	22	50	26	640
BJ95DT	شکل 1	95	100	65	27.5	60	32	710
BJ125DT	شکل 1	125	130	90	36.75	76	42	840
BJ150DT	شکل 1	146	151	105	46	76	50	970
BJ175DT	شکل 2	165.1	170	120	52	89	60	1080
BJ200DT	شکل 2	190	196	140	60	102	65	1120
BJ225DT	شکل 2	212	218	160	66	102	70	1140
BJ250DT	شکل 2	230	238	180	76	140	80	1160

اظهارات: X ₁ ، X ₂ طول انتهای شفت توسط مشتریان تعیین می شود.

ویژگی و کاربرد

تنظیم فاصله نصب و انبساط محوری از طریق اتصال اسپلاین کشویی در اتصال جهانی انجام می شود، انبساط را می توان با توجه به نیاز خاص تنظیم کرد. عمدتاً برای راندن رول پینچ، رول آب بندی رول شستشو، رول کششی پایان و رول فشردن روی تجهیزات متالورژی استفاده می شود.

مثال نمادین: BJ125DT1000

BJ: نوع BJ

125: مشخصات 125 است

نوع D:D

T: انبساط اسپلاین شافت میانی

1000: طول 1000 است

توصیف کنید

پسوند بزرگ کوپلینگ جهانی همزمان با سرعت ثابت ثابت یک جزء انتقال است که طراحی خلاقانه و عملکرد عالی را ترکیب می کند. ساختار نفیس آن از یک آستین ستاره (راه آهنی داخلی)، یک پوسته توپ (راهروی بیرونی)، یک توپ فولادی، یک گیره، یک پوشش گرد و غبار و یک قفس تشکیل شده است. روی دیواره داخلی پوسته استوانه‌ای و بیرون آستین ستاره، طراحی شیار مستقیم استوانه‌ای منحصربه‌فرد، با توپ‌های فولادی که دقیقاً در آن قرار گرفته‌اند، همراه با موقعیت ثابت توپ‌های فولادی در کنار قفس، و شش مسیر توپ فولادی انتقال خوب روغن‌کاری شده روی صندلی‌های توپ داخلی و خارجی قابل انتقال و قدرت کارآمد را تضمین می‌کند. را

هنگام کار، نیرو از شفت انتقال شروع می شود و از طریق هدایت توپ های فولادی و پوسته کروی به آرامی به انتهای خروجی می رسد. مهم نیست که چگونه زاویه بین شفت ها در شرایط کاری پیچیده تغییر می کند، کوپلینگ می تواند هماهنگی شفت ورودی و سرعت شفت خروجی را با ساختار مبتکرانه خود برای دستیابی به انتقال صاف و دقیق قدرت تضمین کند.

از نظر کارایی تمام مزیت ها را دارد. راندمان انتقال بالا نکته قابل توجه آن است. تلفات توان تقریباً به صورت خطی در محدوده شیب شفت تغییر می کند. در شرایط عادی کار، راندمان انتقال می تواند به 0.98 برسد. با قابلیت جبران زاویه ای عالی، زاویه بین دو شفت را می توان به طور انعطاف پذیر از 0 درجه به 45 درجه تغییر داد و می تواند با محیط های مختلف نصب و کار مقابله کند. در عین حال عملکرد تلسکوپی خوبی نیز دارد که می تواند به طور موثر لرزش و ضربه را در حین کار تجهیزات جذب کند و تلفات سیستم را کاهش دهد. علاوه بر این، کانال چرخش کوپلینگ با دقت بالایی پردازش می شود و هر جزء یک بدنه چرخان یکنواخت است. پس از آزمایش های دقیق تعادل دینامیکی، دقت بالانس دینامیکی بالا تضمین شده است و عملیات پایدار و قابل اعتماد است. را

در زمینه خودرو، از آن برای نیم محورهای خودروی محرک جلو و شفت های محرک خودروی چهار چرخ برای اطمینان از خروجی برق صاف استفاده می شود. در ماشین آلات صنعتی، مانند ماشین ابزار، ماشین آلات سنگین و غیره، پشتیبانی محکمی برای عملکرد پایدار تجهیزات فراهم می کند. با ساختار جمع و جور، نصب آسان، آب بندی خوب، و عمر طولانی، کوپلینگ شفت درایو جهانی سنکرون قفس توپ ثابت قابل جمع شدن به یک انتخاب ایده آل برای انتقال نیرو در بسیاری از صنایع تبدیل شده است.
