مشخصات

زاویه عملکرد = 18 درجه

گسترش مجاز 士12~± 35

اتصال با توپی فلنج

مشخصات اساسی：

تایپ کنید	نمودار	گشتاور اسمی (N·m)	گشتاور خستگی (N·m)	زاویه عملکرد مجاز		بسط Δ	لحظه اینرسی GD³ J × 10 ^-3 (kg·m²)
				زاویه عملکرد مجاز			L=500	L=1000	هر 100 بیشتر از طول
				در چرخش	در حال استراحت		شفت جامد	شفت توخالی	شفت جامد	شفت توخالی
BJ75D	شکل 1	1520	588	14 درجه	16 درجه	± 12	16.4	23.6	0.12	0.96
BJ95D	شکل 1	2500	1127	14 درجه	16 درجه	± 16	40	46.6	0.25	0.96
BJ125D	شکل 1	5782	2744	16 درجه	18 درجه	± 20	152	166	0.79	2.1
BJ150D	شکل 1	11564	4704	16 درجه	18 درجه	± 24	323	360	1.93	5.2
BJ175D	شکل 2	15680	6713	16 درجه	18 درجه	± 27	596	653	2.80	8.5
BJ200D	شکل 2	23912	11172	16 درجه	18 درجه	± 29	1180	1290	5.50	17.8
BJ225D	شکل 2	29694	14700	16 درجه	18 درجه	± 29	1960	2070	7.40	17.8
BJ250D	شکل 2	42238	20678	18 درجه	20 درجه	30±	3250	3550	12.6	54
BJ300D	شکل 2	63112	29106	18 درجه	20 درجه	±35	6200	6540	20.2	54

ابعاد اصلی:

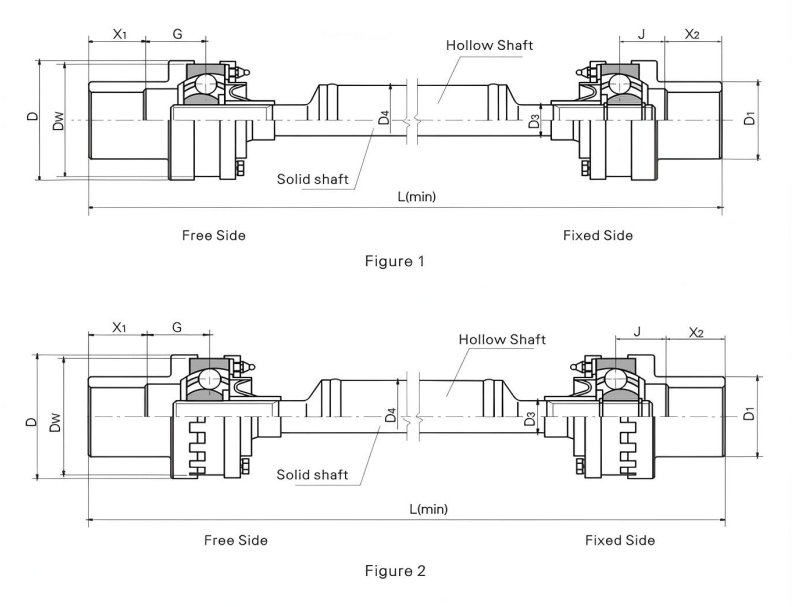

تایپ کنید	نمودار	Dw	D	D1	G	J	شفت جامد D3	شفت توخالی D4	L (دقیقه)
تایپ کنید	نمودار	Dw	D	D1	G	J	شفت جامد D3	شفت توخالی D4	شفت جامد	شفت توخالی
BJ75D	شکل 1	80	85	55	38	26	22	50	280	640
BJ95D	شکل 1	95	100	65	50	32	27.5	50	400	710
BJ125D	شکل 1	125	130	90	62	42	36.75	60	490	840
BJ150D	شکل 1	146	151	105	72	50	46	76	520	970
BJ175D	شکل 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	شکل 2	190	196	140	85	65	60	102	650	1120
BJ225D	شکل 2	212	218	160	90	70	66	102	720	1140
BJ250D	شکل 2	230	238	180	100	80	76	140	750	1160
BJ300D	شکل 2	266.7	273	205	115	90	84	140	830	1190

اظهارات: X ₁ ، X ₂ طول انتهای شفت توسط مشتریان تعیین می شود.

ویژگی و کاربرد

تنظیم فاصله نصب و انبساط محوری از طریق فیت اسپلاین کشویی در مفصل جهانی انجام می شود.

عمدتاً برای راندن رول پینچ، رول آب بندی رول مالش دادن، رول کششی تکمیل و رول فشردن روی تجهیزات متالورژی استفاده می شود.

مثال نمادین: BJ125D1000

BJ: نوع BJ

125: مشخصات 125 است

D: نوع D

1000: طول 1000 است

توصیف کنید

کوپلینگ جهانی با سرعت ثابت قفس توپ شیار قوس یک جزء دقیق است که نقش کلیدی در زمینه انتقال صنعتی مدرن دارد. با عملکرد عالی و کیفیت قابل اعتماد خود، به یک انتخاب ایده آل برای بسیاری از سناریوهای کاربردی با تقاضای بالا تبدیل شده است. را

اتصال CV عمدتاً از اجزای هسته ای مانند حلقه بیرونی قفس توپ، حلقه داخلی ستاره شکل، قفس و توپ فولادی انتقال نیرو تشکیل شده است. حلقه بیرونی قفس توپ و حلقه داخلی ستاره شکل به ترتیب به محور اصلی و slave متصل هستند. مرکز توپ فولادی انتقال نیرو در صفحه ای که از مرکز کوپلینگ می گذرد قرار دارد و در مسیری قرار دارد که از شیارهای کروی بیرونی حلقه بیرونی کروی و شیارهای کروی بیرونی حلقه داخلی ستاره شکل تشکیل شده است. مرکز دو کره دقیقاً با مرکز کوپلینگ جهانی منطبق است و توپ های فولادی در پنجره قفس نصب می شوند. چنین طراحی سازه ای نفیس تضمین می کند که وقتی زاویه بین شفت اصلی و slave کوپلینگ تغییر می کند، نقطه انتقال نیرو همیشه روی نیمساز زاویه قرار می گیرد، در نتیجه هماهنگی سرعت بین محور اصلی و slave را درک می کند، که همچنین دلیل اساسی برای نامیده شدن کوپلینگ جهانی با سرعت ثابت سنکرون است. را

از نظر عملکرد، این کوپلینگ نکات برجسته زیادی دارد. هماهنگ سازی آن عالی است، که به طور موثر از مشکل عملکرد تجهیزات ناپایدار ناشی از اختلاف سرعت جلوگیری می کند. عملکرد بافر و کاهش لرزش قوی دارد که می تواند نویز را در طول فرآیند انتقال به میزان قابل توجهی کاهش دهد و محیط ساکت تری برای عملکرد تجهیزات ایجاد کند. علاوه بر این، تحت همان قطر چرخش و زاویه شیب، ظرفیت تحمل بار آن را می توان 0.5-1 برابر در مقایسه با محصولات مشابه افزایش داد، که به طور کامل قادر به انتقال گشتاور زیاد است. در هر دو جهت محوری و شعاعی، مقدار جبران زیادی دارد، به ویژه در جهت محوری، که می توان بدون اسپلاین های خارجی به آن دست یافت و ساختار کلی تجهیزات را بسیار ساده می کند. علاوه بر این، کوپلینگ همچنین دارای مزایای ساختار جدید، وزن سبک، قابلیت پردازش خوب و غیره است که برای تولید انبوه راحت است و به کاهش هزینه ها کمک می کند. در عین حال، در عملکرد قابل اعتماد است، مونتاژ و جداسازی آسان، نگهداری روزانه آسان و عمر طولانی دارد. خواه بار سنگین با سرعت کم باشد یا شرایط انتقال با سرعت بالا، به راحتی می تواند با آن کنار بیاید. را

کوپلینگ جهانی با سرعت ثابت سنکرون نوع قفس توپ ثابت با گشتاور بالا به طور گسترده در بسیاری از صنایع مانند متالورژی، معدن، ماشین آلات مهندسی، پتروشیمی و غیره استفاده می شود. در تجهیزات حفاری و حمل و نقل ماشین آلات معدن، می تواند با شرایط کاری پیچیده سازگار شود تا از انتقال نیرو پایدار و قابل اطمینان اطمینان حاصل شود. در عملیات بلند کردن و حفاری ماشین آلات مهندسی، پشتیبانی قوی از توان خروجی قوی تجهیزات را فراهم می کند. در تجهیزات اختلاط و انتقال در مقیاس بزرگ در صنعت پتروشیمی، نقش انتقال حیاتی را ایفا می کند.
