RSK-BJB قفس توپ انتقال با راندمان بالا CV کوپلینگ های جهانی عمدتاً در انتهای چرخ کامیون معدنی استفاده می شود

BJ-B ویژگی:

زاویه عملکرد≤42.5 درجه

اتصال از طریق شفت Spline

مشخصات اساسی

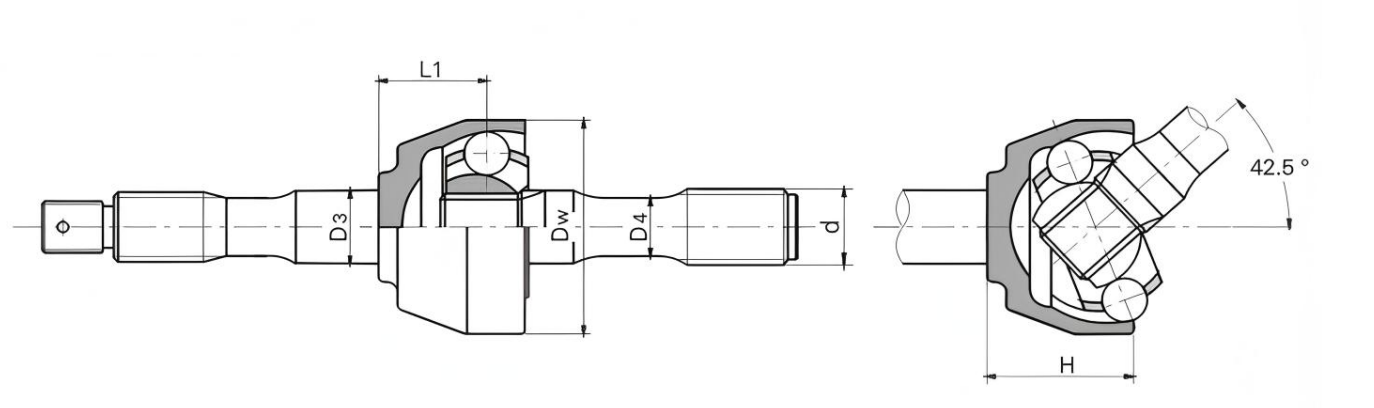

ابعاد اصلی

نکات: ابعاد "∞" برای مرجع هستند

ویژگی و کاربرد

• ساختار فشرده؛ مونتاژ و جداسازی آسان؛ زاویه عملکرد مجاز می تواند به 42.5 درجه برسد.
• عمدتاً برای انتقال پل فرمان رانندگی وسایل نقلیه استفاده می شود.

مثال نمادین: BJ125B1000

BJ: نوع BJ

125: مشخصات 125 است

B: نوع B

1000: طول 1000 است

کوپلینگ های یونیورسال قفس توپ انتقال با راندمان بالا یک جزء انتقال دقیق است که برای شرایط کاری پیچیده طراحی شده است. عملکرد عالی و کیفیت قابل اعتماد آن در بسیاری از زمینه ها نقش کلیدی دارد. را

کوپلینگ عمدتا از یک حلقه بیرونی قفس توپ، یک حلقه داخلی ستاره شکل، یک قفس و یک توپ فولادی انتقال دهنده نیرو تشکیل شده است. حلقه بیرونی قفس توپ و حلقه داخلی ستاره شکل به ترتیب به محور اصلی و slave متصل هستند. مراکز توپ های فولادی انتقال نیرو همگی در صفحه ای که از مرکز کوپلینگ می گذرد قرار دارند و در مسیری قرار می گیرند که از شیارهای کروی بیرونی حلقه بیرونی کروی و شیارهای کروی بیرونی حلقه داخلی ستاره شکل تشکیل شده است. مرکز دو سطح کروی با مرکز جفت جهانی منطبق است. برای اطمینان از اینکه مرکز همه توپ های فولادی روی نیمساز زاویه بین محورهای دو شفت قرار دارند، توپ های فولادی به طرز هوشمندانه ای در پنجره قفس نصب می شوند. چنین طراحی مبتکرانه ای تضمین می کند که وقتی زاویه بین شفت اصلی و slave کوپلینگ تغییر می کند، نقطه انتقال نیرو همیشه می تواند به طور دقیق روی نیمساز زاویه قرار گیرد و در نتیجه از هماهنگی کامل سرعت بین محور اصلی و slave اطمینان حاصل شود. را

این کوپلینگ مزایای قابل توجه زیادی دارد. از نظر عملکرد انتقال، می تواند به انتقال سنکرون با دقت بالا دست یابد، به طور موثری از دست دادن انرژی در طول انتقال قدرت را کاهش دهد و راندمان انتقال می تواند تا 98٪ یا بیشتر باشد. در عین حال، عملکرد عالی بافر و کاهش لرزش آن می تواند نویز ایجاد شده در حین کار تجهیزات را تا حد زیادی کاهش دهد و فضای نسبتاً آرامی را برای محیط کار ایجاد کند. از نظر ظرفیت باربری در شرایط قطر چرخش و زاویه شیب یکسان در مقایسه با کوپلینگ های سنتی می تواند ظرفیت باربری را 0.5 تا 1 برابر افزایش دهد و به راحتی با شرایط بار سنگین کنار بیاید. علاوه بر این، ساختار فشرده و ردپای کوچک آن، آن را برای سناریوهای کاری با محدودیت های سخت در ابعاد شعاعی بسیار مناسب می کند. علاوه بر این، کوپلینگ دارای عملکرد آب بندی عالی است و از فناوری آب بندی پیشرفته برای جلوگیری از نشت گریس استفاده می کند و چرخه تعمیر و نگهداری و عمر مفید تجهیزات را به طور قابل توجهی افزایش می دهد. را

کوپلینگ های جهانی سنکرون قفس توپ ثابت با راندمان بالا به طور گسترده در بسیاری از زمینه ها مانند ساخت خودرو، مهندسی مکانیک، صنعت متالورژی، هوا فضا و غیره استفاده می شود. در تجهیزات مهندسی مکانیک، تضمین قابل اعتمادی برای عملکرد کارآمد انواع مختلف ماشین آلات ارائه می دهد. در تجهیزات در مقیاس بزرگ در صنعت متالورژی، می تواند گشتاور عظیم و شرایط کاری پیچیده را تحمل کند و به پیشرفت صاف تولید کمک کند. در زمینه هوافضا، دقت بالا و قابلیت اطمینان بالا الزامات فنی سختگیرانه را برآورده می کند.
