RSK-BHJD غوطه ور طولانی قفس توپ CV اتصال مورد استفاده برای آسیاب نورد سفارشی

تماس با ما

PREV: RSK-BHJE قفس توپ با سرعت ثابت مشترک جهانی نوع شیار مستقیم با توپی فلنج برای صنعت متالورژی بعدی: مقاله بعدی وجود ندارد

مشخصات
توصیف کنید

مشخصات

زاویه عملکرد≤8 ~ 10 درجه

گسترش مجاز ± 10 ~ 20 ±

اتصال با توپی فلنج.

قفل خودکار

مشخصات اساسی

تایپ کنید	اسمی گشتاور (N·m)	خستگی گشتاور (N·m)	مجاز است عملیاتی زاویه a	را گسترش Δ	لحظه اینرسی
					L=500		هر 100 طول بیشتر
					شفت جامد	شفت توخالی	شفت جامد	شفت توخالی
BHJ180D	37500	13700	10 درجه	± 10	185	210	2.44	9.69
BHJ200D	44000	16000	10 درجه	± 10	330	360	3.48	15.6
BHJ220D	58000	21000	10 درجه	± 10	500	550	7.10	20
BHJ260D	110000	40000	10 درجه	± 10	1050	1120	10.5	50
BHJ300D	150000	66500	8 درجه	± 15	2150	2300	19.4	83
BHJ320D	210000	84000	8 درجه	± 15	3500	3800	27.9	187
BHJ350D	235000	94000	8 درجه	± 15	4500	4900	37.7	200
BHJ370D	269000	110000	8 درجه	± 20	5200	5900	44.4	220
BHJ400D	385000	107160	8 درجه	± 20	8200	9100	64.3	418
BHJ440D	450000	180000	8 درجه	± 20	12100	13000	123	479

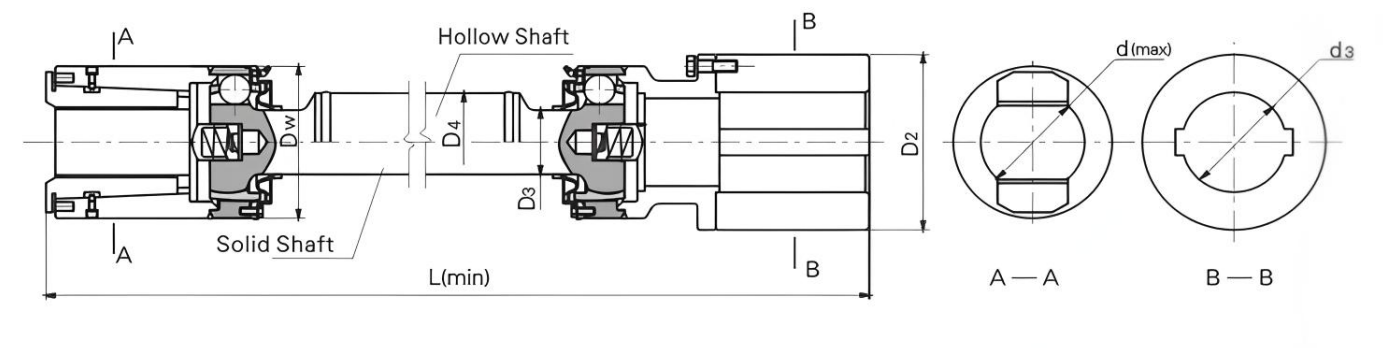

ابعاد اصلی

تایپ کنید	Dw	d (حداکثر)	d3	D3	D4	L (دقیقه)
تایپ کنید	Dw	d (حداکثر)	d3	D3	D4	شفت جامد	شفت توخالی
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

ویژگی و کاربرد

مشخصات محوری مسیر توپ فولادی مستقیم است. تنظیم فاصله نصب و انبساط محوری از طریق مسیر مستقیم انجام می شود.

یک تکنیک قفل خودکار توسعه‌یافته بر روی اتصال بوت شفت اعمال می‌شود.
این محصول عمدتاً برای تجهیزات نورد تکمیل نوار و نوار غیر آهنی استفاده می شود.

مثال نمادین: BHJ220D1000

BHJ: نوع BHJ

220: مشخصات 220 است

D: نوع D

1000: طول 1000 است

توصیف کنید

اتصال CV قفس توپ بلند plunge یک جزء انتقال با کارایی بالا است که برای شرایط کاری پیچیده طراحی شده است. این عمدتا از یک ساختار اصلی از نوع فانوس، یک شفت متقاطع با دقت بالا، یک جفت اسپلاین تلسکوپی و یاتاقان های با کیفیت بالا تشکیل شده است. این طراحی منحصر به فرد از نوع فانوس نه تنها باعث می شود که کوپلینگ از نظر ظاهری بسیار قابل تشخیص باشد، بلکه پایداری ساختاری آن را نیز بسیار افزایش می دهد. را

هنگام کار، چرخش شفت محرک از طریق شفت متقاطع به شفت محرک منتقل می شود، که می تواند انتقال قدرت صاف را تضمین کند، حتی اگر انحراف زاویه خاصی بین دو شفت وجود داشته باشد. جفت اسپلاین تلسکوپی آن می تواند به طور انعطاف پذیر طول کوپلینگ را با توجه به نیازهای عملیاتی تجهیزات تنظیم کند و به طور موثر با جابجایی تجهیزات ناشی از انبساط و انقباض حرارتی یا تغییر در موقعیت نصب مقابله کند. را

کوپلینگ مزایای قابل توجهی دارد. از نظر طول عمر، مواد فولادی آلیاژی با کیفیت بالا انتخاب می شوند و پس از فرآیند عملیات حرارتی ویژه، هر جزء دارای مقاومت در برابر سایش و مقاومت در برابر خستگی عالی است که تا حد زیادی عمر سرویس را افزایش می دهد و زمان تعمیر و نگهداری تجهیزات را کاهش می دهد. از نظر هماهنگ سازی، فرآیند ساخت دقیق تضمین می کند که سرعت بین محورهای محرک و محرک بسیار هماهنگ است، دقت انتقال بالا است و می تواند تجهیزات را با الزامات هماهنگ سازی دقیق برآورده کند. علاوه بر این، دارای توانایی جبران زاویه ای قوی است، می تواند با زوایای شفت بزرگتر سازگار شود و نصب و اشکال زدایی آسان است. در عین حال عملکرد تلسکوپی خوبی دارد و فرآیند تلسکوپی روان و روان است که به طور موثر ضربه و لرزش را در حین کار تجهیزات کاهش می دهد و عملکرد پایدار تجهیزات را تضمین می کند.
