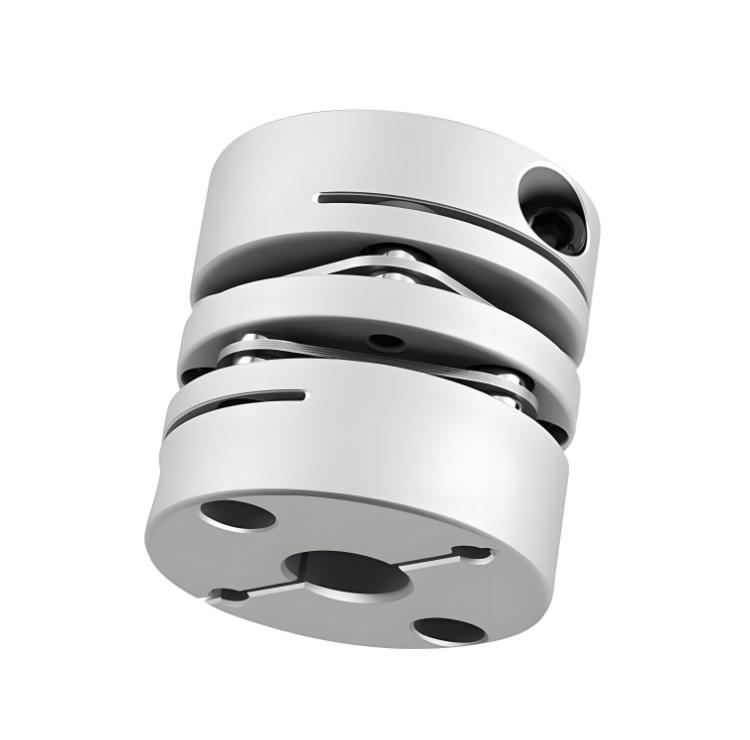

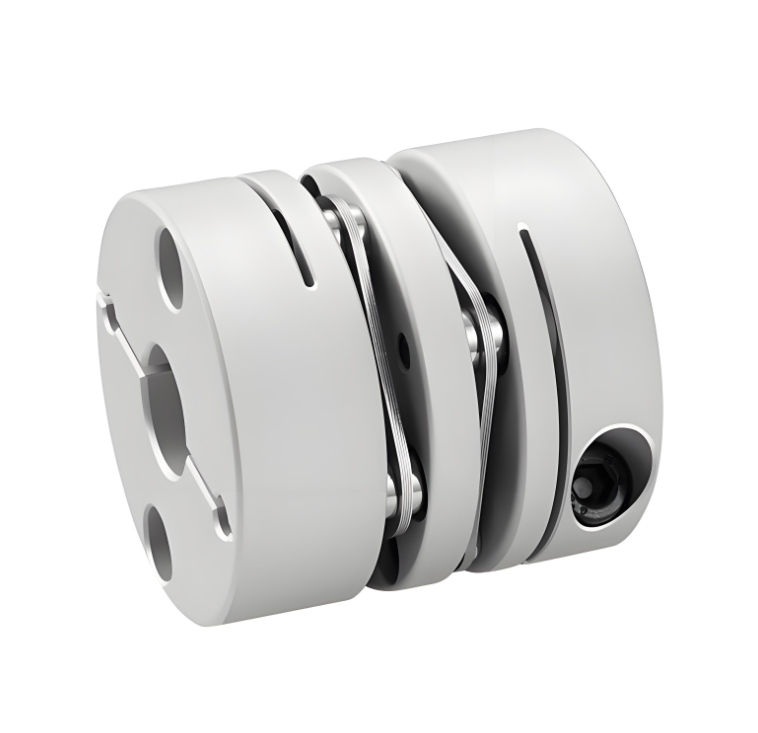

نوع گیره کوتاه دو دیافراگمی آلیاژ آلومینیوم انعطاف پذیر RSK-CPLF برای دستگاه CNC

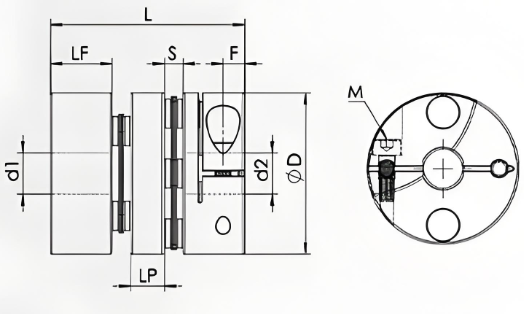

نام کد

D

L

قطر داخلی استاندارد (میلی متر)

E

N

D1

F

H

M

سفت شدن گشتاور (N.m)

RSK-CPF

16.6

23

3، 4، 5، 6

3.6

2.2

6.5

3.3

7.5 M2.5 0.

M2.5

0.8

21

24.5

3، 4، 5، 6, 6.35, 7, 8, 9, 9.525, 10

4.7

2.7

10.5

3.3

7.2

M2.5

0.8

28

32.2

5، 6، 6.35، 7، 8، 9، 9.525، 10، 11، 12، 12.7، 14

6.2

3.5

15

3.85

9.5

M3

1.2

34

35

5، 6، 6.35، 7، 8، 9، 9.525، 10، 11، 12، 12.7، 14, 15, 16

7.2

3.7

16.5

4.85

10.2

M4

2.5

46

44

8، 9، 9.525، 10، 11، 12، 12.7، 14، 15، 16، 17، 18، 19، 20، 22، 24، 25

8.4

4.6

25.5

5

13.2

M5

5

55

55

10، 11، 12، 12.7، 14، 15، 16، 17، 18، 19، 20، 22، 24، 25، 28، 30

11.6

5.2

31

6

16.5

M5

5

نام کد

D

L

گشتاور درجه بندی (N.m)

اجازه تعصب (mm)

اجازه شیب (∠°)

اجازه انحراف محوری (میلی متر)

RPM مجاز است

سفتی پیچشی استاتیک (N.m/rad)

ممان اینرسی (N.m)

وزن (گرم)

RSK-CPF

16.6

23

0.5

0.10

1.0

0.18 ±

9000

480

4.22x10 ^-7

12

21

24.5

1.0

0.10

1.0

0.18 ±

8000

750

1.11x10 ^-6

18

28

32.2

1.5

0.15

1.2

0.18 ±

8000

2500

4.68x10 ^-6

45

34

35

3

0.17

1.5

0.18 ±

8000

4200

1.1x10 ^-5

70

46

44

9

0.22

1.5

0.25 ±

8000

11000

3.8x10 ^-5

144

55

55

25

0.25

1.5

0.25 ±

8000

16500

1.6x10 ^-4

265
