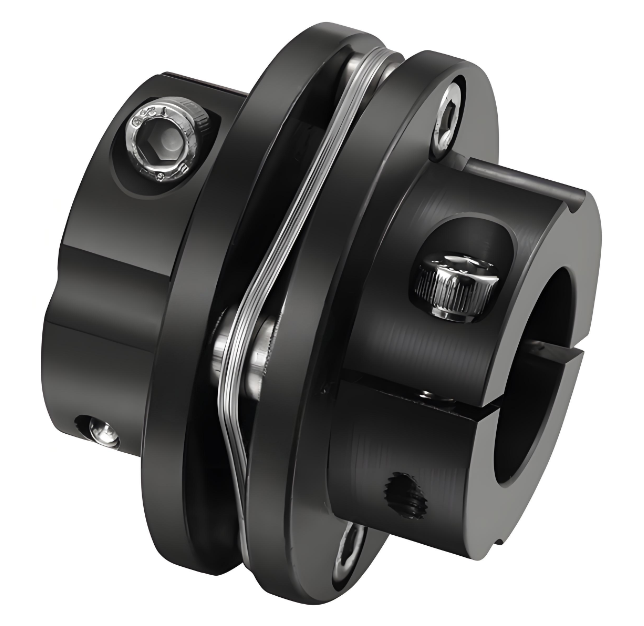

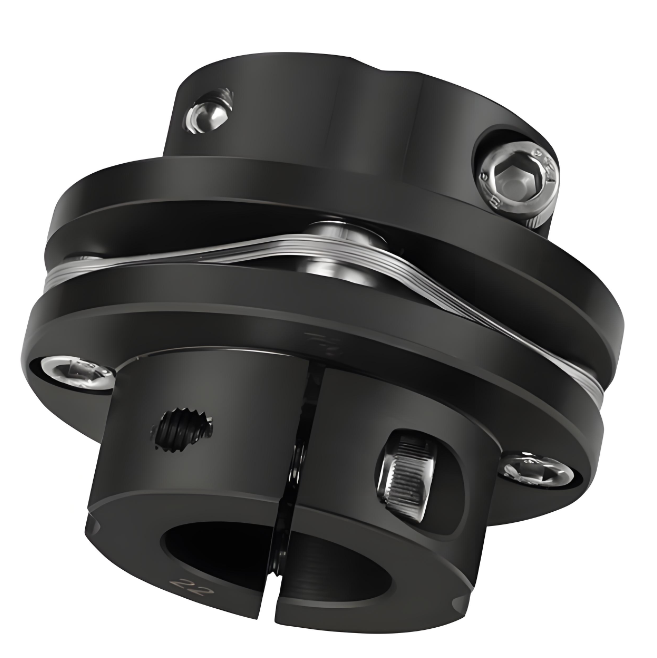

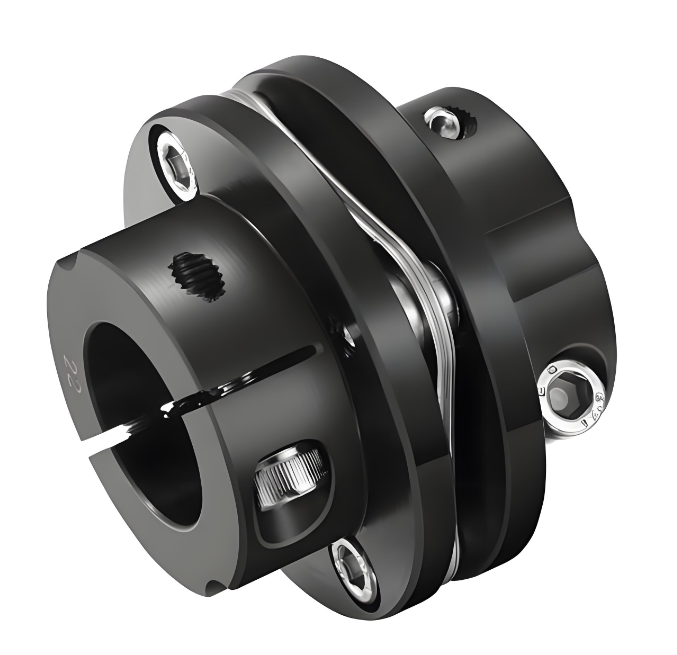

کوپلینگ تک دیافراگمی پلکانی مشکی فولادی RSK-CPNST 45#

> دیافراگم از فولاد ضد زنگ 304 ساخته شده است

> سفتی گشتاور بالا، می تواند چرخش شفت را با دقت کنترل کند، می تواند کنترل دقیق بالایی را انجام دهد

> به طور خاص برای سروو موتور پله ای طراحی شده است

> با طراحی کلید، انتقال تروک بزرگ

> اتصال شفت و آستین شفت بدون شکاف برای چرخش رو به جلو و معکوس مناسب است

> آستین شفت از فولاد 45# ساخته شده است

> روش سفت کردن پیچ موقعیت

این کوپلینگ تک دیافراگمی پله ای فولادی 45# از فولاد 45 به عنوان ماده اصلی با استحکام و چقرمگی عالی ساخته شده است. نیم کوپلینگ با فولاد 45 ساخته شده است که جامد است و می تواند گشتاور زیادی را برای اطمینان از انتقال پایدار نیرو تحمل کند.

طراحی ساختاری آن منحصر به فرد است. تک دیافراگم از ورق فولادی ضد زنگ ساخته شده است و با دو نیمه کوپلینگ توسط پیچ و مهره به هم چسبیده است. این طرح می تواند به طور موثر جابجایی نسبی بین دو شفت متصل را با تغییر شکل الاستیک دیافراگم، پوشش جابجایی محوری، شعاعی و زاویه ای جبران کند و توانایی جبران فوق العاده ای دارد. در مقایسه با کوپلینگ دنده، ظرفیت جابجایی زاویه ای آن دو برابر می شود، نیروی واکنش در حین جابجایی شعاعی کم است، انعطاف پذیری زیاد است و درجه خاصی از خروج از مرکز، انحراف و انحراف محوری مجاز است که سازگاری خوبی با عدم تراز شفت دارد.

از نظر کارایی، نکات برجسته زیادی دارد. دارای طیف گسترده ای از انتقال گشتاور است و برای انواع شرایط کاری مناسب است. این می تواند به طور قابل توجهی لرزش را در حین کار، بدون سر و صدا یا سایش کاهش دهد، و راندمان انتقال به 99.86٪ می رسد که به ویژه در سناریوهای انتقال قدرت متوسط ​​و پرسرعت فوق العاده است. محدوده سازگاری دمای کار گسترده است و می تواند به طور معمول در محیطی از -80 ℃ تا 300 ℃ کار کند و همچنین می تواند در شرایط سخت با ضربه و لرزش با خیال راحت عمل کند. علاوه بر این، کوپلینگ دارای ساختار ساده، وزن سبک، اندازه کوچک، نصب و جداسازی آسان، بدون نیاز به جابجایی دستگاه (برای نوع با شفت میانی) و بدون روغن کاری و هزینه های نگهداری بعدی پایین است. در زمینه انتقال مکانیکی دقیق، می تواند سرعت را با دقت منتقل کند، بدون لغزش عمل کند و پشتیبانی قوی برای عملکرد پایدار تجهیزات ارائه دهد. این می تواند به طور گسترده در بسیاری از صنایع مانند فن، پمپ و شیر، معدن، متالورژی، ماشین آلات کاغذ سازی، سیستم های هیدرولیک، کشتی سازی و غیره استفاده شود.
