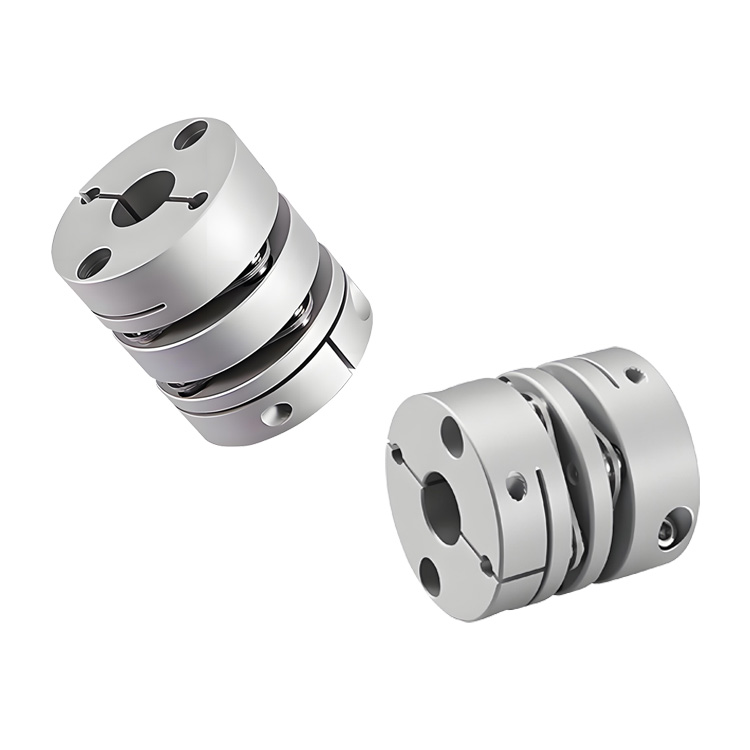

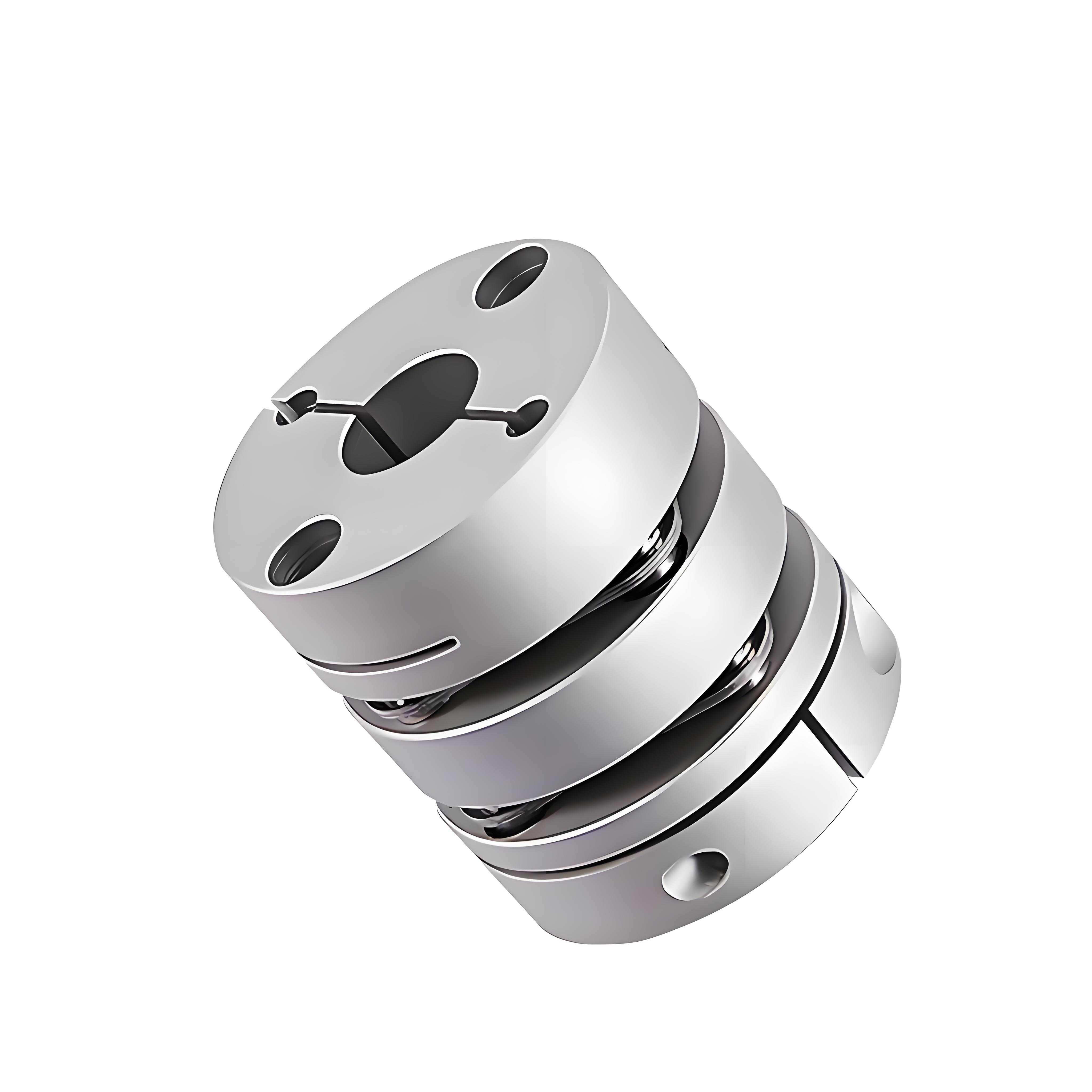

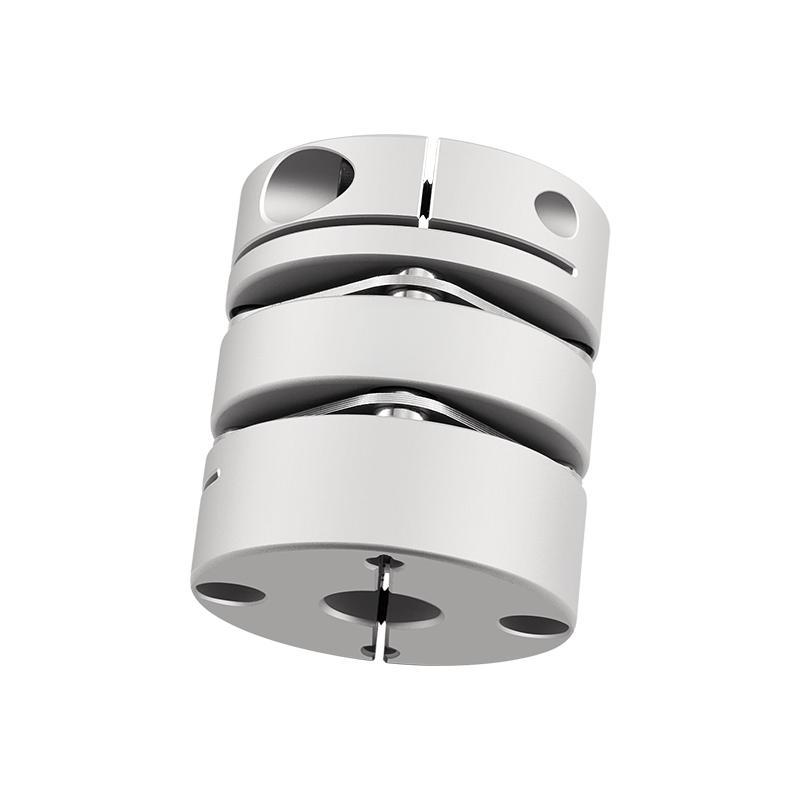

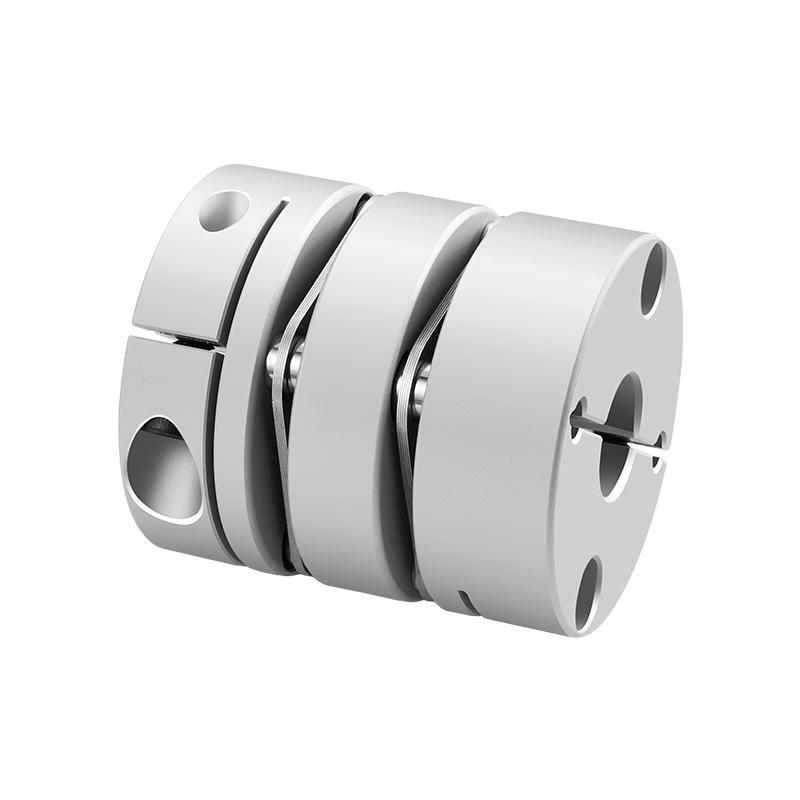

نوع گیره کوپلینگ دیافراگمی دیافراگمی با دوام آلیاژ آلومینیوم RSK-CPL انحرافات زاویه ای و محوری را جبران می کند.

نوع گیره کوپلینگ دیافراگمی دیافراگمی با دوام آلیاژ آلومینیوم RSK-CPL انحرافات زاویه ای و محوری را جبران می کند.

تماس با ما
  • مشخصات
  • توصیف کنید
مشخصات

> آستین شفت از آلیاژ آلومینیوم با مقاومت بالا ساخته شده است

> دیافراگم از فولاد ضد زنگ 304 ساخته شده است

> سفتی گشتاور بالا، می تواند چرخش شفت را به دقت کنترل کند و با دقت بالا قابل کنترل است

> اتصال شفت بدون شکاف و آستین شفت مخصوص موتورهای سروو و پله ای طراحی شده است.

> اینرسی بسیار کم، حساسیت بالا، مناسب برای عملیات با سرعت بالا.

> ویژگی های چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دقیقاً یکسان است.
> دیافراگم فولادی ضد زنگ انحرافات زاویه ای و محوری را جبران می کند

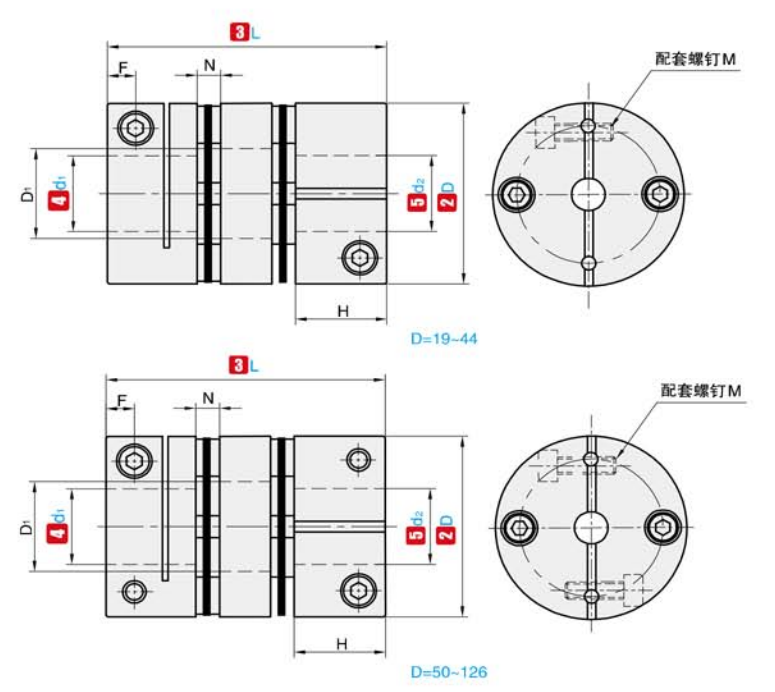

① نه. ②D ③ L ④d1 ⑤d2 محدوده اختیاری E D1 N F H M گشتاور پیچ سفت کردن
(N·m)
RSK-CPL 19 27 3 4 5 6 6.35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6.35 7 8 9 9.25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

① نه. ②D ③ L گشتاور نامی
(N ·m) 		خروج از مرکز مجاز
(میلی متر) 		انحراف مجاز
(°) 		انحراف محوری مجاز
(میلی متر) 		سرعت مجاز
(دور در دقیقه) 		سفتی معکوس استاتیک
(N ·m/rad) 		لحظه اینرسی وزن
(g)
RSK-CPL 19 27 1 0.12 1.5 0.18 ± 10000 700 9.6×10-7 14.6
26 35 1.5 0.15 1.5 0.3 ± 10000 1850 3.0×10⁻6 37
32 41 2 0.17 1.5 0.3 ±6 10000 2850 7.6×10⁻6 67
34 45 3 0.17 1.5 0.3 ±6 10000 4050 9.0×10 6 77
39 50 6 0.22 1.5 0.45 ± 10000 9000 3.8×10-5 118
44 50 9 0.22 1.5 0.54 ± 10000 10000 3.8×10 5 144
56 64 25 0.27 1.5 0.72 ± 10000 25000 1.6×10 4 318
68 75 60 0.31 1.5 0.8 ± 9000 35000 2.0×10 4 492
82 98 80 0.55 1.5 0.8 ± 8000 70000 2.5×10⁻ 4 1013
