Wholesale نوع گیره کوپلینگ شفت پلکانی دو دیافراگمی از آلیاژ آلومینیوم انعطاف پذیر RSK-CPLT که برای ماشین آلات الکتریکی استفاده می شود

صفحه اصلی / محصولات / کوپلینگ سروو / کوپلینگ دیافراگمی / نوع گیره کوپلینگ شفت پلکانی دو دیافراگمی از آلیاژ آلومینیوم انعطاف پذیر RSK-CPLT که برای ماشین آلات الکتریکی استفاده می شود

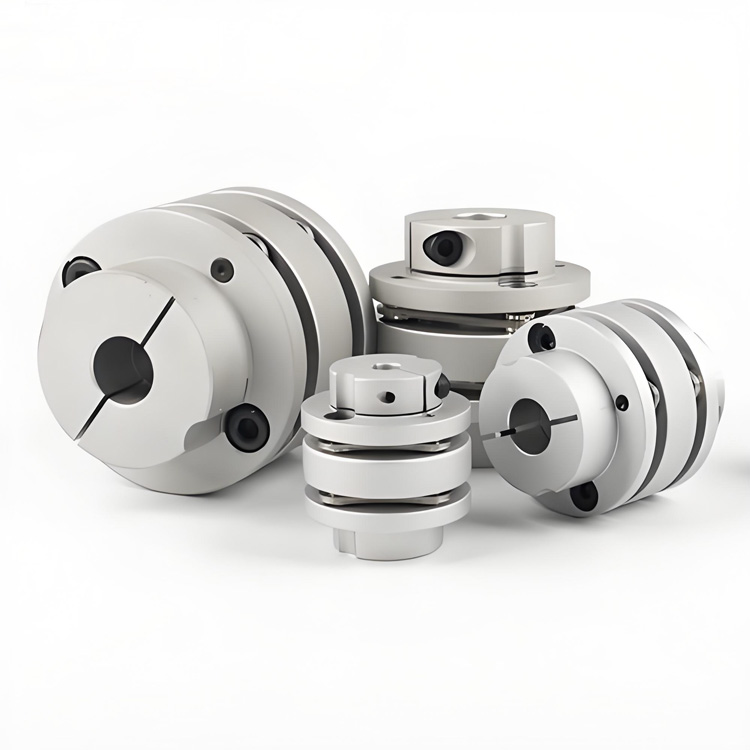

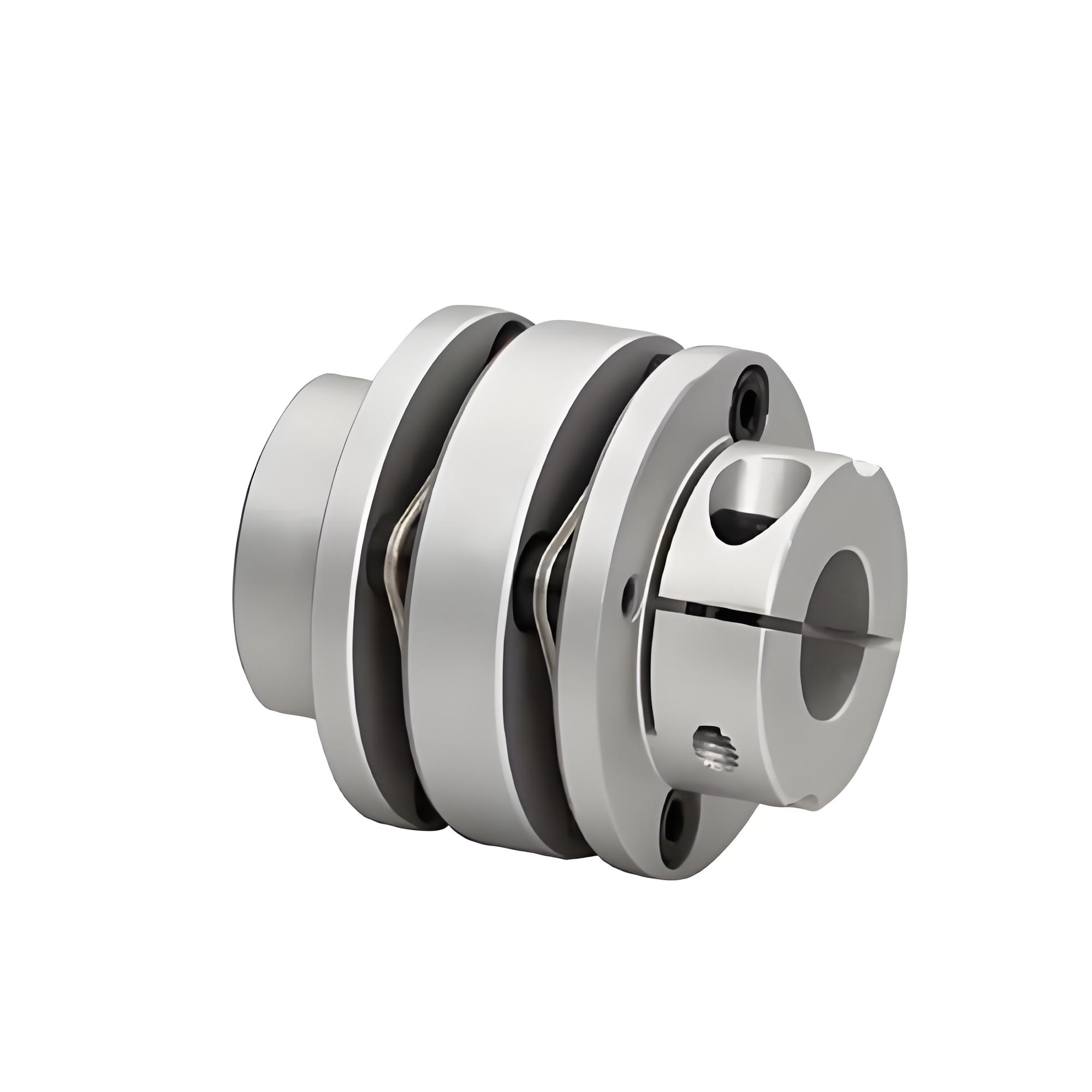

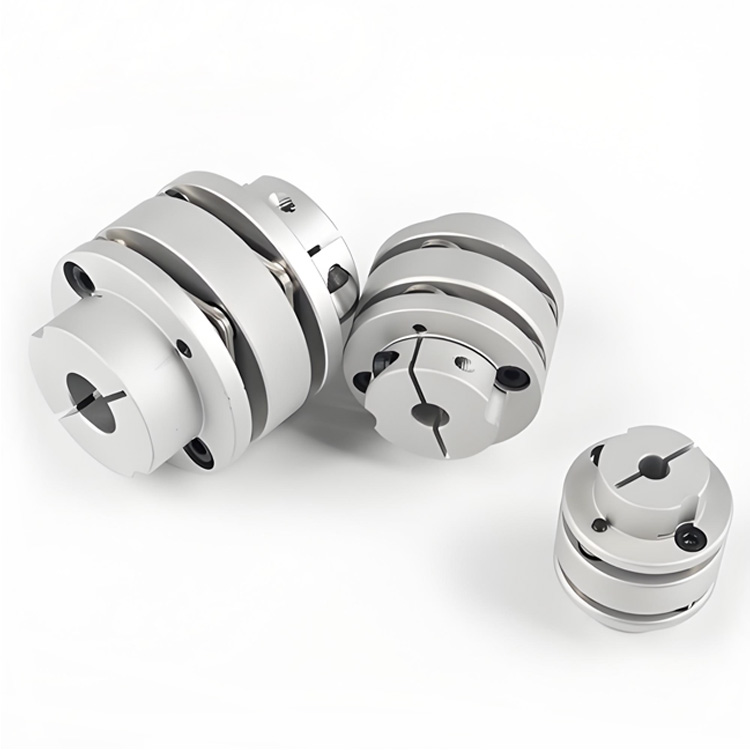

نوع گیره کوپلینگ شفت پلکانی دو دیافراگمی از آلیاژ آلومینیوم انعطاف پذیر RSK-CPLT که برای ماشین آلات الکتریکی استفاده می شود

نوع گیره کوپلینگ شفت پلکانی دو دیافراگمی از آلیاژ آلومینیوم انعطاف پذیر RSK-CPLT که برای ماشین آلات الکتریکی استفاده می شود

تماس با ما
  • مشخصات
  • توصیف کنید
مشخصات

> آستین شفت آلیاژ آلومینیوم با استحکام بالا

> دیافراگم از فولاد ضد زنگ 304 ساخته شده است

> سفتی گشتاور بالا، می تواند چرخش شفت را به طور دقیق کنترل کند، می تواند کنترل با دقت بالا را انجام دهد

> برای موتورهای سروو و پله ای طراحی شده است

> اتصال شفت و آستین شفت بدون شکاف برای چرخش رو به جلو و معکوس مناسب است

> اینرسی کم، مناسب برای عملکرد با سرعت بالا

> روش سفت کردن پیچ گیره

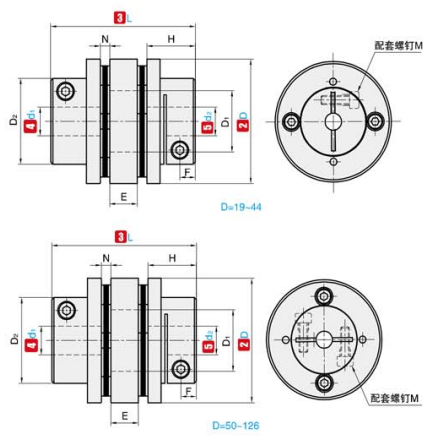

① نه. ②D ③ L ④d₁ ⑤d2 محدوده اختیاری D2 E N D1 H M گشتاور پیچ سفت کردن
(N·m)
RSK-CPLT 34 38 5 6 6.35 7 8 9 9.525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9.525 10 11 12 12.7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9.525 10 11 12 12.7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12.7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12.7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

① نه. ②D ③ L گشتاور نامی
(N ·m) 		خروج از مرکز مجاز
(میلی متر) 		انحراف مجاز
(°) 		انحراف محوری مجاز
(میلی متر) 		سرعت مجاز
(دور در دقیقه) 		سفتی معکوس استاتیک
(N ·m/rad) 		لحظه اینرسی
(kg ·m²) 		وزن
(g)
RSK-CPLT 34 38 2 0.12 1.5 0.18 ± 10000 1300 6.95×10⁻6 49
39 47 4.5 0.15 1.5 0.23 ± 10000 2200 7.5×10⁻6 85
44 47 6.75 0.17 1.5 0.30 ± 10000 2800 9.1×10 6 107
50 53 15 0.17 1.5 0.30 ± 10000 3500 3.1×10-5 151
56 57 20 0.17 1.5 0.36 ± 10000 4000 8.7×10-5 196
68 68 50 0.18 1.5 0.40 ± 9000 6200 2.3×10⁻4 374
82 87 75 0.18 1.5 0.50 ± 8000 8300 2.1×10⁻4 645
