مشخصات

این یک کوپلینگ ساده و مقرون به صرفه برای کاربردهای با گشتاور بالا است

مقاومت در برابر ضربه، میرایی ارتعاش، و سازگاری با بارهای مختلف، محافظت بیشتری را برای تجهیزات فراهم می کند

نصب و حذف سریع باعث صرفه جویی در زمان و تلاش می شود

عمر مفید فوق العاده طولانی

ساختار ساده و نگهداری آسان

نیازهای نصب کم و طرح های متنوع

نیاز به دقت نصب برای کوپلینگ های شبکه فنری سرپانتین کمتر از کوپلینگ های عمومی است.

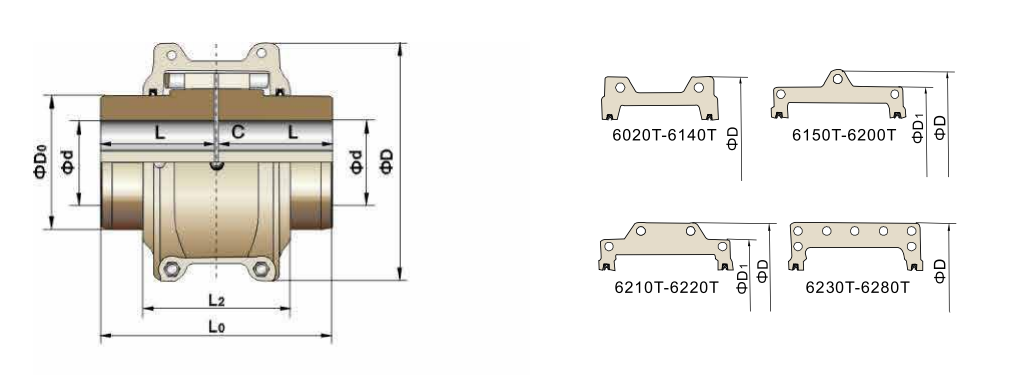

مدل	گشتاور اسمی/ Tn N. M	سرعت مجاز / N دور در دقیقه	حداکثر سوراخ محور L میلی متر	طول محوری L میلی متر	طول L0 میلی متر	L2 میلی متر	D میلی متر	D0 میلی متر	فضا C میلی متر	وزن (بدون سوراخ) کیلوگرم	ممان اینرسی Kg.m2	شارژ روغن کیلوگرم
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

توصیف کنید

این یک کوپلینگ ساده و مقرون به صرفه برای کاربردهای با گشتاور بالا است.

کوپلینگ شبکه فنری سرپانتین جیانگ سو RSK ظرفیت گشتاور بالای کوپلینگ‌های دنده را با انعطاف‌پذیری کوپلینگ‌های الاستیک ترکیب می‌کند و آن را به گزینه‌ای ساده‌تر و ایده‌آل‌تر در میان کوپلینگ‌های متوسط تا سنگین تبدیل می‌کند. طراحی جداسازی سریع آن به طور کامل مشکلات نصب و جداسازی را از بین می برد و راه حل کوپلینگ مقرون به صرفه و قابل اعتمادتری را ارائه می دهد.

مقاومت در برابر ضربه، میرایی ارتعاش، و سازگاری با بارهای مختلف، محافظت بیشتری را برای تجهیزات فراهم می کند.

سطوح دندانی کوپلینگ شبکه فنری سرپانتین RSK از سطوح منحنی متعددی تشکیل شده است که اجازه می دهد سطح تماس با توجه به تغییرات بار تغییر کند. این طراحی کوپلینگ را قادر می‌سازد تا در برابر ضربه‌های بار و بارهای متغیر بهتر مقاومت کند و ایمنی بیشتری را در هنگام راه‌اندازی یا در شرایط بارگذاری ناهموار تضمین کند. علاوه بر این، انتقال انعطاف پذیر فنر مقدار قابل توجهی از نیروهای ارتعاشی را جذب می کند. اثر میرایی آن ارتعاشات ضربه را تا بیش از 36 درصد کاهش می دهد و آن را به یک فیلتر شوک و لرزش واقعی برای سیستم های انتقال قدرت تبدیل می کند.

نصب و حذف سریع باعث صرفه جویی در زمان و تلاش می شود.

با هدف رسیدگی به مشکلات و ناکارآمدی‌ها در نصب و جداسازی کوپلینگ‌ها، RSK یک کوپلینگ جداسازی سریع کاملاً جدید ایجاد کرده است. این یک رابط سطح مخروطی را اتخاذ می کند و از چندین پیچ و مهره با استحکام بالا در سطح انتهایی برای اعمال نیرو استفاده می کند و به اثرات انبساط و اتصال دست می یابد. این طراحی اجازه می دهد تا در حین نصب، در حین نصب، عملکرد مناسب تداخل را ارائه دهد، که در مقایسه با محصولات سنتی تداخل، بیش از 70 درصد در زمان صرفه جویی می کند.

عمر مفید فوق العاده طولانی.

فنر مخروطی از فولاد آلیاژی با استحکام بالا تولید می شود و برای دستیابی به استحکام و انعطاف پذیری فوق العاده تحت یک فرآیند عملیات حرارتی دقیق قرار می گیرد. سطح فنر با سندبلاست دقیق برای فشرده سازی ساختار مولکولی لایه سطحی، منجر به افزایش مقاومت در برابر سایش و افزایش عمر مفید می شود.

ساختار ساده و نگهداری آسان.

نیازهای نصب کم و طرح های متنوع.

نیاز به دقت نصب برای کوپلینگ های شبکه فنری سرپانتین کمتر از کوپلینگ های عمومی است. فنر می تواند آزادانه در شیارهای دندانه آستین نیمه کوپلینگ تاب بخورد و انحرافات شعاعی، زاویه ای و محوری قابل توجهی را بین دو شفت ایجاد کند. تا زمانی که این انحرافات در محدوده معینی باقی بمانند، بر عملکرد انتقال نیرو تأثیری نمی‌گذارند و نویز ایجاد نمی‌کنند یا عمر سرویس را به خطر می‌اندازند.
