مشخصات

این یک کوپلینگ ساده و مقرون به صرفه برای کاربردهای با گشتاور بالا است

مقاومت در برابر ضربه، میرایی ارتعاش، و سازگاری با بارهای مختلف، محافظت بیشتری را برای تجهیزات فراهم می کند

نصب و حذف سریع باعث صرفه جویی در زمان و تلاش می شود

عمر مفید فوق العاده طولانی

ساختار ساده و نگهداری آسان

نیازهای نصب کم و طرح های متنوع

نیاز به دقت نصب برای کوپلینگ های شبکه فنری سرپانتین کمتر از کوپلینگ های عمومی است.

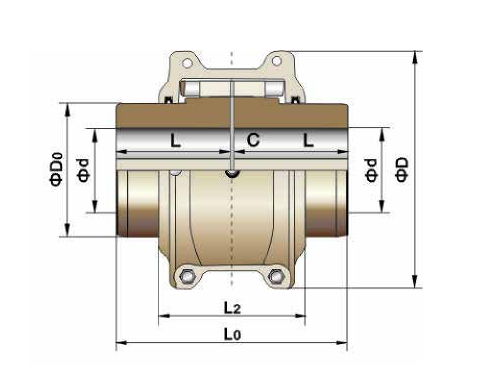

مدل	گشتاور اسمی/ Tn N. M	سرعت مجاز / N دور در دقیقه	حداکثر سوراخ محور L میلی متر	طول محوری L میلی متر	طول L0 میلی متر	L2 میلی متر	D میلی متر	D0 میلی متر	فضا C میلی متر	وزن (بدون سوراخ) کیلوگرم	ممان اینرسی Kg.m2	شارژ روغن کیلوگرم
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

توصیف کنید

این یک کوپلینگ ساده و مقرون به صرفه برای کاربردهای با گشتاور بالا است.

کوپلینگ شبکه فنری سرپانتین جیانگ سو RSK ظرفیت گشتاور بالای کوپلینگ‌های دنده را با انعطاف‌پذیری کوپلینگ‌های الاستیک ترکیب می‌کند و آن را به گزینه‌ای ساده‌تر و ایده‌آل‌تر در میان کوپلینگ‌های متوسط تا سنگین تبدیل می‌کند. طراحی جداسازی سریع آن به طور کامل مشکلات نصب و جداسازی را از بین می برد و راه حل کوپلینگ مقرون به صرفه و قابل اعتمادتری را ارائه می دهد.

مقاومت در برابر ضربه، میرایی ارتعاش، و سازگاری با بارهای مختلف، محافظت بیشتری را برای تجهیزات فراهم می کند.

سطوح دندانی کوپلینگ شبکه فنری سرپانتین RSK از سطوح منحنی متعددی تشکیل شده است که اجازه می دهد سطح تماس با توجه به تغییرات بار تغییر کند. این طراحی کوپلینگ را قادر می‌سازد تا در برابر ضربه‌های بار و بارهای متغیر بهتر مقاومت کند و ایمنی بیشتری را در هنگام راه‌اندازی یا در شرایط بارگذاری ناهموار تضمین کند. علاوه بر این، انتقال انعطاف پذیر فنر مقدار قابل توجهی از نیروهای ارتعاشی را جذب می کند. اثر میرایی آن ارتعاشات ضربه را تا بیش از 36 درصد کاهش می دهد و آن را به یک فیلتر شوک و لرزش واقعی برای سیستم های انتقال قدرت تبدیل می کند.

نصب و حذف سریع باعث صرفه جویی در زمان و تلاش می شود.

با هدف رسیدگی به مشکلات و ناکارآمدی‌ها در نصب و جداسازی کوپلینگ‌ها، RSK یک کوپلینگ جداسازی سریع کاملاً جدید ایجاد کرده است. این یک رابط سطح مخروطی را اتخاذ می کند و از چندین پیچ و مهره با استحکام بالا در سطح انتهایی برای اعمال نیرو استفاده می کند و به اثرات انبساط و اتصال دست می یابد. این طراحی اجازه می دهد تا در حین نصب، در حین نصب، عملکرد مناسب تداخل را ارائه دهد، که در مقایسه با محصولات سنتی تداخل، بیش از 70 درصد در زمان صرفه جویی می کند.

عمر مفید فوق العاده طولانی.

فنر مخروطی از فولاد آلیاژی با استحکام بالا تولید می شود و برای دستیابی به استحکام و انعطاف پذیری فوق العاده تحت یک فرآیند عملیات حرارتی دقیق قرار می گیرد. سطح فنر با سندبلاست دقیق برای فشرده سازی ساختار مولکولی لایه سطحی، منجر به افزایش مقاومت در برابر سایش و افزایش عمر مفید می شود.

ساختار ساده و نگهداری آسان.

نیازهای نصب کم و طرح های متنوع.

نیاز به دقت نصب برای کوپلینگ های شبکه فنری سرپانتین کمتر از کوپلینگ های عمومی است. فنر می تواند آزادانه در شیارهای دندانه آستین نیمه کوپلینگ تاب بخورد و انحرافات شعاعی، زاویه ای و محوری قابل توجهی را بین دو شفت ایجاد کند. تا زمانی که این انحرافات در محدوده معینی باقی بمانند، بر عملکرد انتقال نیرو تأثیری نمی‌گذارند و نویز ایجاد نمی‌کنند یا عمر سرویس را به خطر می‌اندازند.
