مشخصات

ویژگی:

ساختار ساده، مقرون به صرفه

قطعات کمی، فرآیندهای تولید بالغ، آن را مقرون به صرفه می کند

بدون روغن کاری، تعمیر و نگهداری کم

تعمیر و نگهداری صفر

میرایی لرزش و عملکرد بالشتک خوب

حلقه های الاستیک لاستیکی/پلی اورتان به طور موثر ارتعاش پیچشی و بارهای شوک متوسط را جذب می کند و از تجهیزات درایو مانند موتورها و گیربکس ها محافظت می کند.

هم پین های نایلونی و هم حلقه های لاستیکی مواد عایق هستند که می توانند مسیرهای جریان محور را قطع کنند و از فرسایش الکتریکی یاتاقان جلوگیری کنند.

سبک وزن، ممان اینرسی کم

چگالی کم پین‌های نایلونی تأثیر آن‌ها را بر ویژگی‌های شروع و توقف کوپلینگ به حداقل می‌رساند

نصب آسان

موقعیت‌یابی از طریق اسپیگوت‌ها، نیازهای نسبتاً آرام را برای تراز نصب امکان‌پذیر می‌سازد

فیلدهای کاربردی اولیه

اتصال بین موتورها و ماشین‌های محرک در فن‌ها، پمپ‌ها، کمپرسورهای هوا و سایر تجهیزات عمومی حمل سیال (معمولی‌ترین کاربردها)

نوار نقاله، میکسر، ماشین آلات بسته بندی، ماشین آلات کشاورزی

مجموعه ژنراتورهای کوچک تا متوسط، واحدهای کمپرسور

ماشین آلات مختلف صنعتی سبک، شیمیایی که هزینه آن حساس و شرایط عملیاتی ملایم است

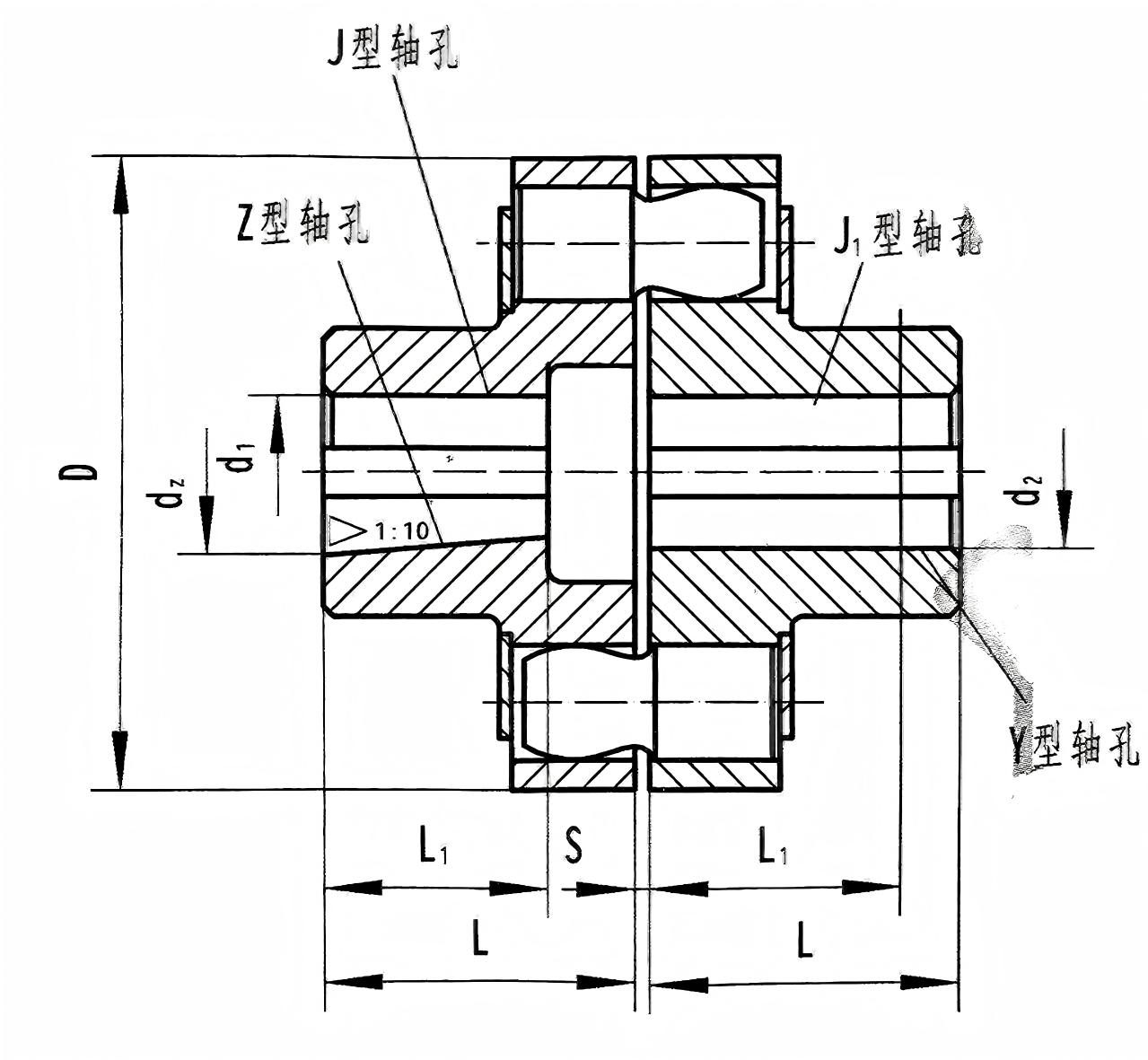

مدل	اسمی گشتاور (N·m)	جایز است سرعت چرخشی (دور در دقیقه)	قطر سوراخ شفت (میلی متر) d1، d2، dz،	طول سوراخ شفت (میلی متر)			D	S	مجاز است جبران خسارت مقدار			لحظه از اینرسی ()	وزن (کیلوگرم)
				Y شکل		J، J1، Z شکل			محوری	شعاعی	زاویه جهت
				L	L1	L	میلی متر				。
RSK-LX1	250	8500	12، 14	32	27	32	90	2.5	0.5±	0.15	≤0 درجه 30 دقیقه	0.002	2
			16، 18، 19	42	30	42
			20، 22، 24	52	38	52
RSK-LX2	560	6300	20، 22، 24	52	38	52	120	2.5	± 1	0.15	≤0 درجه 30 دقیقه	0.009	5
			25، 28	62	44	62
			30، 32، 35	82	60	82
RSK-LX3	1250	4750	30، 32، 35、38	82	60	82	160	2.5	± 2	0.15	≤0 درجه 30 دقیقه	0.026	8
			40، 42، 45، 48	112	84	112
RSK-LX4	2500	3870	40، 42، 45، 48 50، 55، 56	112	84	112	195	3	± 1.5	0.15	≤0°30′	0.109	22
			60، 63	142	107	142
RSK-LX5	3150	3450	50، 55، 56	142	107	142	220	3	± 1.5	0.15	≤0°30′	0.191	30
			60، 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60، 63、65、70 71، 75، 80	142	107	142	280	4	± 2	0.20	≤0 درجه 30 دقیقه	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70، 71، 75	142	107	142	320	4	± 2	0.20	≤0°30′	1.314	98
			80، 85، 90، 95	172	132	172
			100، 110	212	167	212
RSK-LX8	16000	2120	80، 85، 90، 95	212	167	212	360	5	± 1	0.20	≤0 درجه 30 درجه	2.023	119
			100، 110、120、125	212	167	212
RSK-LX9	22400	1850	100، 110、120、125	212	167	212	410	5	± 2	0.20	≤0°30′	4.386	197
			130، 140	252	202	252
RSK-LX10	35500	1600	110، 120، 125	212	167	212	480	6	± 2.5	0.25	≤0°30′	9.760	322
			130، 140、150	252	202	252
			160، 170، 180	302	242	302
RSK-LX11	50000	1400	130، 140、150	252	202	252	540	6	± 2.5	0.25	≤0 درجه 30 دقیقه	20.05	520
			160، 170، 180	302	242	302
			190، 200، 220	352	282	352
RSK-LX12	80000	1220	160، 170، 180	302	242	302	630	7	± 2.5	0.25	≤0 درجه 30 دقیقه	37.71	714
			190، 200، 220	352	282	352
			240، 250، 260	410	330	-
RSK-LX13	125000	1080	190، 200، 220	352	282	352	710	8	± 2	0.25	≤0 درجه 30 دقیقه	71.37	1057
			240، 250، 260	410	330	-
			280، 300	470	380	-
RSK-LX14	180000	950	240، 250، 260	410	330	-	800	8	± 3	0.25	≤0 درجه 30 درجه	170.6	1956
			280، 300、320	470	380	-
			340	550	450	-

توصیف کنید

ویژگی اصلی نوع RSK-lx این است: خود پین ها (اجزای نایلونی) به عنوان اعضای باربر اولیه برای گشتاور عمل می کنند، در حالی که حلقه های الاستیک در درجه اول برای بالش و جبران هستند.

ساختار پایه

ساختار آن ساده و متقارن است و عمدتاً از اجزای زیر تشکیل شده است:

دو نیمه کوپلینگ: معمولاً از فولاد چدنی (ZG270-500) یا چدن (HT250) ساخته می شوند. وجه های جفت دار دارای اسپیگوت های مرکزی برای اطمینان از تراز نصب، و مجموعه ای از سوراخ های استوانه ای به طور مساوی در اطراف محیط هستند.

پین های نایلونی: ساخته شده از نایلون با استحکام بالا نایلون 6 (PA6) یا نایلون ریخته گری MC، که به دلیل مقاوم بودن در برابر سایش، خود روانکاری، استحکام بالا و سبک وزن شناخته شده است. آنها اجزای اصلی باربر برای انتقال گشتاور هستند.

حلقه های الاستیک: معمولا از لاستیک نئوپرن یا پلی اورتان ساخته می شوند. آنها روی پین ها نصب می شوند و بین سوراخ های پین دو نیمه کوپلینگ قرار می گیرند. عملکرد آنها ایجاد تغییر شکل الاستیک، جذب ارتعاش و شوک، و امکان جابجایی نسبی جزئی است.

صفحات نگهدارنده و اتصال دهنده ها: از جمله صفحات نگهدارنده فلزی، واشر فنری، مهره ها و غیره که برای محکم کردن محوری مجموعه پین و جلوگیری از جابجایی استفاده می شود.

مسیر انتقال نیرو: گشتاور ← نیمه کوپلینگ ← پین های نایلونی (در فشرده سازی) ← حلقه های الاستیک (تحت تغییر شکل برشی) ← نیمه کوپلینگ رانده.

عملکرد سازه:

نایلون برای قطعات الاستیک استفاده می شود که دارای استحکام و مقاومت در برابر سایش بالا بوده و برای محیط های خورنده مناسب است.

سطح بیرونی چرخ ترمز فولادی تحت عملیات کوئنچینگ قرار گرفته است.

دمای عملیاتی از -20 ℃ تا 70 ℃ است.

ویژگی های کلیدی

ساختار ساده، مقرون به صرفه:

قطعات کم، فرآیندهای تولید بالغ، آن را به یکی از مقرون به صرفه ترین انواع کوپلینگ تبدیل می کند.

بدون روغن کاری، تعمیر و نگهداری کم:

فاقد جفت اصطکاک فلزی است، نیازی به اضافه کردن روغن یا گریس در حین کار ندارد، تقریباً به "تعمیر و نگهداری صفر" می رسد، فقط نیاز به بازرسی دوره ای دارد.

میرایی ارتعاش و عملکرد بالشتک خوب:

دارای برخی از قابلیت جبران ناهماهنگی:

می تواند ناهماهنگی محوری کوچک (با تکیه بر فاصله بین پین ها و سوراخ ها)، شعاعی و زاویه ای (معمولاً زاویه ای ≤ 0.5 درجه) را جبران کند.

عایق برق:

سبک وزن، ممان اینرسی کم:

چگالی کم پین‌های نایلونی تأثیر آن‌ها را بر ویژگی‌های شروع و توقف کوپلینگ به حداقل می‌رساند.

نصب آسان:

موقعیت‌یابی از طریق اسپیگوت‌ها، نیازهای نسبتاً آرام را برای تراز نصب امکان‌پذیر می‌سازد.

فیلدهای کاربردی اولیه

اتصال بین موتورها و ماشین‌های محرک در فن‌ها، پمپ‌ها، کمپرسورهای هوا، و سایر تجهیزات عمومی حمل سیال (معمولی‌ترین کاربردها).

نوار نقاله، میکسر، ماشین آلات بسته بندی، ماشین آلات کشاورزی.

مجموعه ژنراتورهای کوچک تا متوسط، واحدهای کمپرسور.
