مشخصات

خصوصیات کلیدی:

ساختار ساده، کم هزینه

هزینه ساخت و قیمت پایین

بدون نیاز به روغن کاری، تعمیر و نگهداری آسان

دارای مقداری جبران و قابلیت میرایی است

نصب آسان

بوش الاستیک لاستیکی می تواند درجه ای از عایق الکتریکی را فراهم کند

زمینه های کاربردی اولیه:

اتصالات بین موتورها و ماشین های محرک در فن ها، پمپ ها و سایر ماشین آلات عمومی (متداول ترین)

نوار نقاله، میکسر، ماشین آلات کشاورزی

کمپرسورهای کوچک تا متوسط، مجموعه ژنراتورها

انواع ماشین آلات صنعتی سبک که هزینه آنها یک عامل حساس است

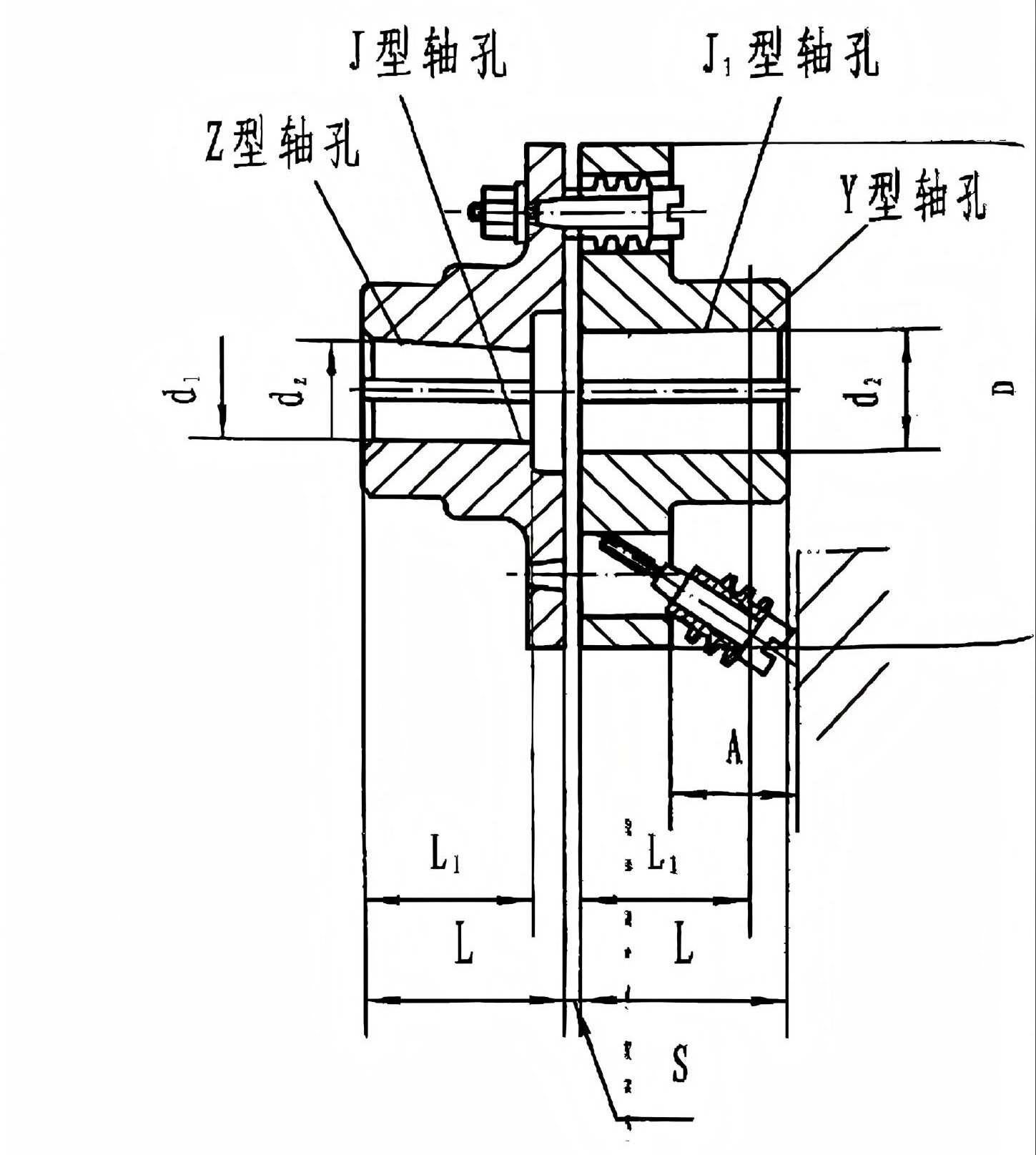

مدل	گشتاور اسمی (N·m)	جایز است سرعت چرخشی (دور در دقیقه)		قطر سوراخ شفت (میلی متر) d1، d2، dz		طول سوراخ شفت (میلی متر)			D	A	S	مجاز است جبران خسارت مقدار		وزن (کیلوگرم)	لحظه از اینرسی (kg.m ² )
						Y شکل	J، J، Z شکل					شعاعی (میلی متر)	زاویه جهت
		آهن	فولاد	آهن	فولاد	L	L1	L		(میلی متر)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1 درجه 30 دقیقه	0.82	0.0005
				10، 11	10، 11	25	17	—
				12	12، 14	32	20	—
RSK-LT2	16	5500	7600	12، 14	12، 14	32	20	—	80	18	3	0.2	1 درجه 30 دقیقه	1.20	0.0008
				16	16، 18، 19	42	30	42
RSK-LT3	31.5	4700	6300	16، 18، 19	16، 18، 19	42	30	42	95	35	4	0.2	1 درجه 30 درجه	2.20	0.0023
				20	20، 22	52	38	52
RSK-LT4	63	4200	5700	20، 22、24	20، 22、20	52	38	52	106	35	4	0.2	1 درجه 30 دقیقه	2.84	0.0037
					25، 28	62	44	62
RSK-LT5	125	3600	4600	25، 28	25، 28	62	44	62	130	45	5	0.3	1 درجه 30 دقیقه	6.05	0.012
				30، 32	30، 32、35	82	60	82
RSK-LT6	250	3300	3800	30، 35، 38	32، 35، 38	82	60	82	160	45	5	0.3	1°00 دقیقه	9.57	0.028
				40	40، 42	112	84	12
RSK-LT7	500	2800	3600	40، 42、45	40، 42、45、48	112	84	112	190	45	5	0.3	1°00 دقیقه	14.01	0.055
RSK-LT8	710	2400	3000	45، 48، 50، 55	45، 48، 50، 55、56	112	84	12	224	65	6	0.4	1°00 دقیقه	23.12	0.1340
					60، 63	142	107	142
RSK-LT9	1000	2100	2850	50، 55، 56	50، 55، 56	112	84	112	250	65	6	0.4	1°00 دقیقه	30.69	0.2130
				60، 63	60، 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63، 65، 70، 71، 75	63، 65، 70، 71، 75	142	107	142	315	80	8	0.4	1°00 دقیقه	61.40	0.660
				80، 85	80، 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80، 85、90、95	80، 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100، 110	100، 110	212	167	212
RSK-LT12	8000	1100	1450	100، 110、120、125	100، 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120، 125	120، 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130، 140، 150	130، 140، 150	252	202	252
				160	160 تا 170 دلار	302	242	302

توصیف کنید

این یک جفت عنصر انعطاف پذیر غیر فلزی است که گشتاور را از طریق پین ها و بوش های الاستیک منتقل می کند.

اصل کار اصلی آن از تغییر شکل فشاری بوش های الاستیک لاستیکی (یا پلی اورتان) برای انتقال گشتاور استفاده می کند و از خاصیت ارتجاعی آنها برای جبران ناهماهنگی، جذب لرزش و ضربه استفاده می کند. با ساختار ساده‌اش، یکی از پرکاربردترین کوپلینگ‌ها در زمینه انتقال قدرت کوچک به متوسط، سرعت متوسط به پایین است که اغلب به آن «کوپلینگ استاندارد» می‌گویند.

ساختار کوپلینگ Type LT بسیار ساده است و عمدتاً از اجزای زیر تشکیل شده است:

دو نیمه کوپلینگ: معمولاً از چدن (HT200) یا فولاد ریخته‌گری (ZG270-500) ساخته می‌شوند که شبیه فلنج‌هایی با حلقه‌ای از سوراخ‌های پین در اطراف محیط هستند.

بوش الاستیک (بوشینگ): جزء اصلی. معمولاً از لاستیک یا پلی اورتان ساخته می شود و به شکل استوانه ای با فلنج است. در سوراخ های پین نیمه کوپلینگ محرک نصب می شود. پین از سوراخ مرکزی بوش الاستیک عبور می کند و در نتیجه به طور انعطاف پذیر دو نیمه کوپلینگ را به هم متصل می کند.

صفحه نگهدارنده (اختیاری): برای محکم کردن محوری بوش های الاستیک و جلوگیری از افتادن آنها استفاده می شود.

عملکرد سازه:

با توجه به شکاف بین آستین الاستیک و سوراخ دایره ای روی فلنج نیمه کوپلینگ و همچنین تغییر شکل آستین الاستیک، کوپلینگ دارای درجه خاصی از جبران جابجایی نسبی و عملکرد جذب ضربه است.

خصوصیات کلیدی:

ساختار ساده، کم هزینه

قطعات کمی، فرآیند تولید بالغ، هزینه و قیمت بسیار پایین ساخت، ارائه اقتصاد برجسته.

بدون نیاز به روغن کاری، تعمیر و نگهداری آسان

فاقد جفت اصطکاک با لغزش نسبی، نیازی به افزودن روغن یا گریس ندارد، که واجد شرایط کوپلینگ بدون تعمیر و نگهداری است (فقط نیاز به بازرسی دوره ای دارد).

دارای مقداری جبران و قابلیت میرایی است

نصب آسان

بوش الاستیک لاستیکی می تواند درجه ای از عایق الکتریکی را فراهم کند

زمینه های کاربردی اولیه:

نوع LT یک کوپلینگ کلاسیک «General-Purpose Economical» است، مناسب برای کاربردهای غیرمطلوب با الزامات پایین برای دقت انتقال و عملکرد دینامیکی، قدرت متوسط، و محیط‌های نسبتاً تمیز، مانند:

اتصالات بین موتورها و ماشین‌های محرک در فن‌ها، پمپ‌ها و سایر ماشین‌آلات عمومی (متداول‌ترین).

نوار نقاله سبک، میکسر، ماشین آلات کشاورزی.

کمپرسورهای کوچک تا متوسط، مجموعه ژنراتورها.

ماشین‌آلات صنعتی سبک مختلف که هزینه آنها یک عامل حساس است.
