کوپلینگ شفت کاردان تلسکوپی بلند RSK-SWC CH نوع لحیم کاری با راندمان انتقال بالا

P/N

قطر تاکتیکی

D/mm

گشتاور اسمی

Tn/kN.m

گشتاور خستگی

Tf/kN.m

ناهماهنگی زاویه ای

ment

β/(.)

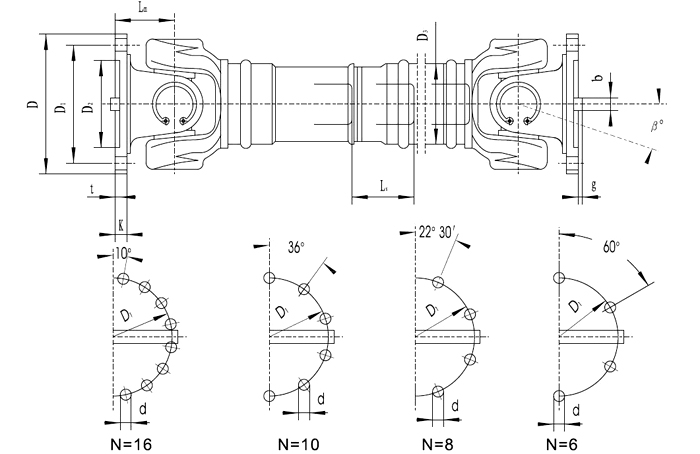

ابعاد (میلی متر)

جابجایی محوری

Ls/mm

گشتاور دینامیکی اینرسی (kg·m2)

وزن (  کیلوگرم)

Lmin

D1
(js11)

D2
(H7)

D3

Lm

n-d

K

T

b
(h9)

g

Lmin

هر 100 میلی متر افزایش می یابد

Lmin

هر 100 میلی متر افزایش می یابد

SWC180CH1

180

12.5

6.3

≤25

925

155

105

114

110

8-17

17

5

-

-

200

0.181

0.0070

74

2.8

SWC180CH2

1425

700

0.216

104

SWC225CH1

225

40

20

≤15

1020

196

135

152

120

8-17

20

5

32

9.0

220

0.561

0.0234

132

4.9

SWC225CH2

1500

700

0.674

182

SWC250CH1

250

63

31.5

≤15

1215

218

150

168

140

8-19

25

6

40

12.5

300

1.016

0.0277

190

5.3

SWC250CH2

1615

700

1.127

235

SWC285CH1

285

90

45

≤15

1475

245

170

194

160

8-21

27

7

40

15.0

400

2.156

0.0510

300

6.3

SWC285CH2

1875

800

2.360

358

SWC315CH1

315

125

63

≤15

1600

280

185

219

180

10-23

32

8

40

15.0

400

3.812

0.0795

434

8.0

SWC315CH2

2000

800

4.150

514

SWC350CH1

350

180

90

≤15

1715

310

210

267

194

10-23

35

8

50

16.0

400

7.663

0.2219

672

15.0

SWC350CH2

2115

800

8.551

823

SWC390CH1

390

250

125

≤15

1845

345

235

267

215

10-25

40

8

70

18.0

400

12.730

0.2219

817

15.0

SWC390CH2

2245

800

13.617

964

SWC440CH1

440

355

180

≤15

2110

390

255

325

260

16-28

42

10

80

20

400

22.540

0.4744

1312

21.7

SWC440CH2

2510

800

24.430

1537

SWC490CH1

490

500

250

≤15

2220

435

275

325

270

16-31

47

12

90

22.5

400

33.970

0.4744

1554

21.7

SWC490CH2

2620

800

35.870

1779

SWC550CH1

550

710

355

≤15

2585

492

320

426

305

16-31

50

12

100

22.5

500

72.790

1.3570

2585

34

SWC550CH2

3085

1000

79.570

3045
