Wholesale کوپلینگ گیربکس چند دیافراگمی پرسرعت و پرقدرت RSK-TBC 6ZT

صفحه اصلی / محصولات / کوپلینگ دیافراگمی با سرعت بالا / کوپلینگ گیربکس چند دیافراگمی پرسرعت و پرقدرت RSK-TBC 6ZT
کوپلینگ گیربکس چند دیافراگمی پرسرعت و پرقدرت RSK-TBC 6ZT

کوپلینگ گیربکس چند دیافراگمی پرسرعت و پرقدرت RSK-TBC 6ZT

تماس با ما
  • مشخصات
  • توصیف کنید
مشخصات

مدل: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
گشتاور نامی T kn N.m 300 420 650 1100 1600 2600
اوج گشتاور T ks N.m 450 630 975 1650 2400 3900
قطر بیرونی D میلی متر 77 89 104 123 143 167
قطر سوراخ d میلی متر 25-45 32-52 40-60 45-70 55-90 65-100
حداکثر سرعت حداکثر N min-1 13600 11800 10100 8500 7300 6200
جبران خسارت افست محوری △کا میلی متر 0.8 0.9 1.1 1.3 1.5 1.7

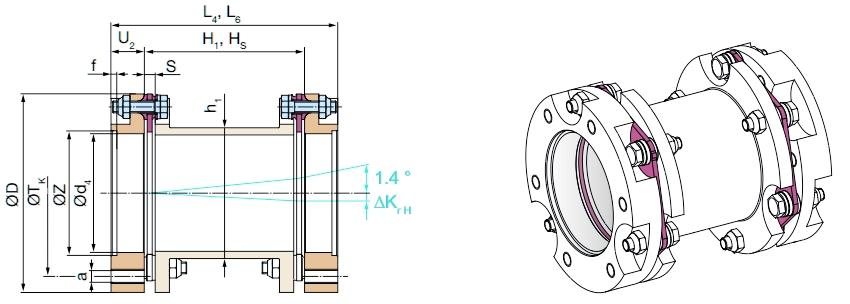

افست شعاعی آستین 1 △Kr میلی متر 0.2 0.2 0.25 0.3 0.3 0.35
آستین 2 △که میلی متر 0.7 0.8 1 1.25 1.45 1.5

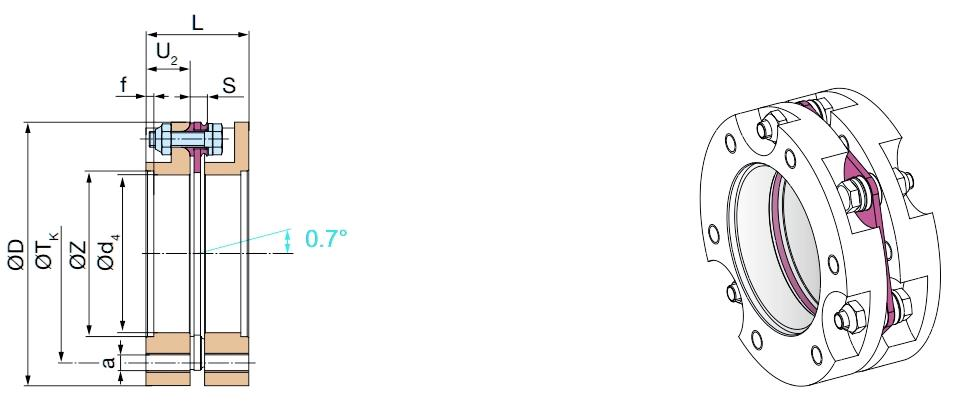

افست زاویه ای تک دیافراگم ° 0.7

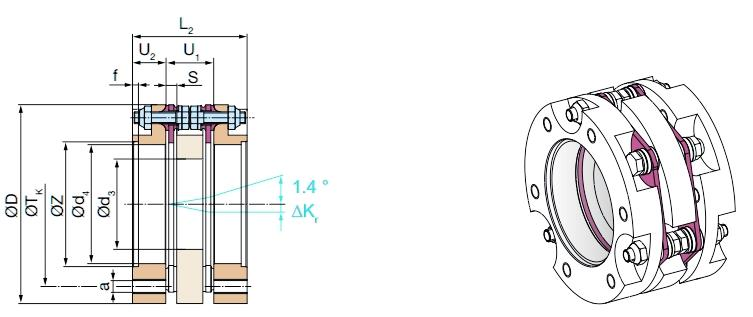

دیافراگم دوتایی ° 1.4
سفتی فنری Nm/rad 285 305 875 1285 2025

3260

مدل: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
گشتاور نامی T kn N.m 190 290 450 720 1000 1600
اوج گشتاور T ks N.m 285 435 675 1080 1500 2400
قطر بیرونی D میلی متر 77 89 104 123 143 167
قطر سوراخ d میلی متر 25-45 32-52 40-60 45-70 55-90 65-100
حداکثر سرعت حداکثر N min-1 13600 11800 10100 8500 7300 6200
جبران خسارت افست محوری △کا میلی متر 1.1 1.3 1.5 1.8 2.1 2.5
افست شعاعی آستین 1 △Kr میلی متر 0.3 0.3 0.4 0.45 0.45 0.55
آستین 2 △که میلی متر 1.0 1.2 1.5 1.8 2.1 2.2
افست زاویه ای تک دیافراگم ° 1
دیافراگم دوتایی ° 2
سفتی فنری Nm/rad 229 248 298 876 1089 1990

اظهارات:
1. گشتاور نامی برای گشتاور متناوب اعمال می شود و تا حداکثر مقدار آفست می شود.
2. اوج گشتاور برای تک جهت چرخش و حداکثر فشار ≤ مناسب است 10 5

3. حداکثر سرعت برای آستین خیلی بلند مناسب نیست.
4. افست برای رسیدن به حداکثر مقدار در همان زمان مناسب نیست.
5. آفست محوری برای ساختار دیافراگم دوگانه مناسب است و مقدار استاتیک است.
6. سفتی فنر زاویه ای برای مقادیر تک دیافراگم مناسب است.
7. برای ابعاد طراحی خاص، لطفا با بخش طراحی ما تماس بگیرید.
