Wholesale کوپلینگ چرخ دنده درام RSK-GICL نوع عریض ظرفیت بار و انتقال گشتاور بالا

صفحه اصلی / محصولات / کوپلینگ دنده / کوپلینگ چرخ دنده درام RSK-GICL نوع عریض ظرفیت بار و انتقال گشتاور بالا

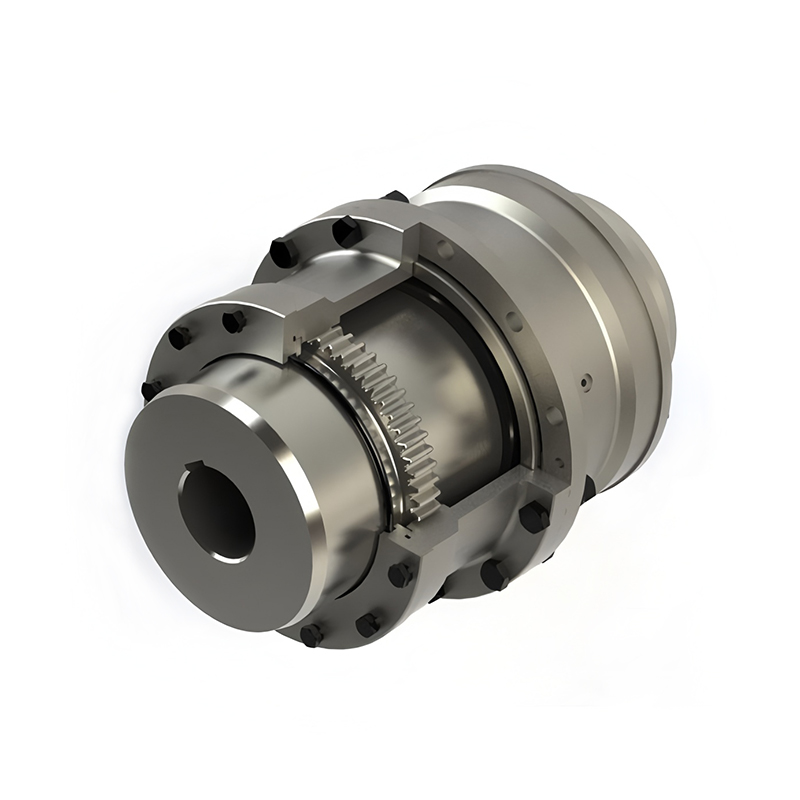

کوپلینگ چرخ دنده درام RSK-GICL نوع عریض ظرفیت بار و انتقال گشتاور بالا

تماس با ما

PREV: کوپلینگ دنده تاجدار RSK-GIICL نوع باریک جبران ناهماهنگی زاویه ای و شعاعی عالی بعدی: مقاله بعدی وجود ندارد

مشخصات
توصیف کنید

مشخصات

امکان جابجایی زاویه ای و شعاعی قابل توجهی را فراهم می کند

ظرفیت بار بالا و انتقال گشتاور

قابلیت اطمینان بالا و عمر طولانی

مناسب برای سرعت های بالا

نیاز به روغن کاری و نگهداری دارد

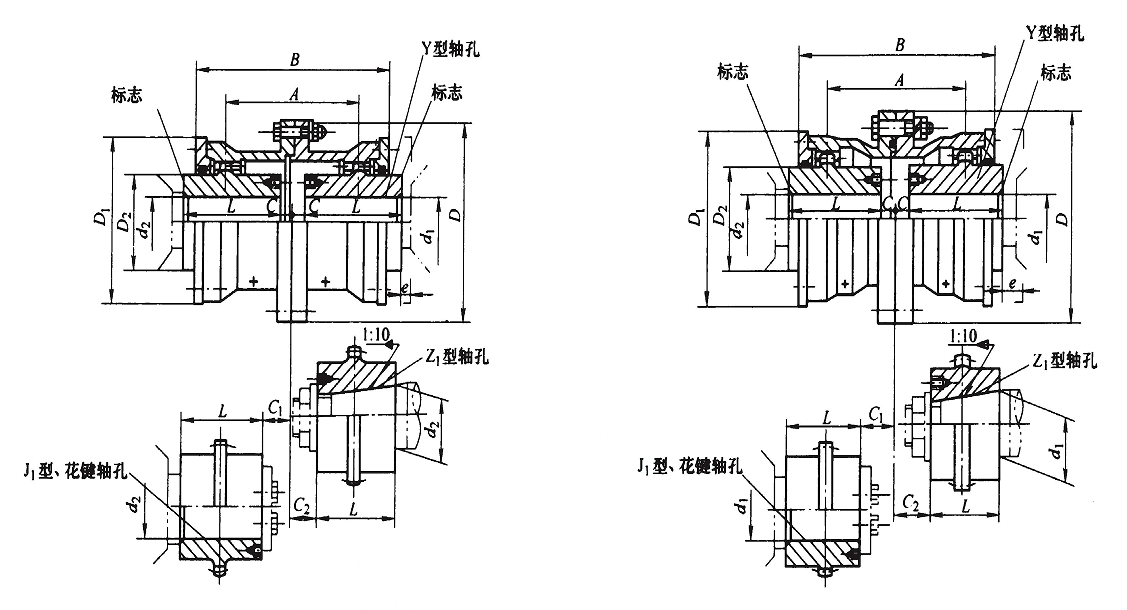

P/N	گشتاور اسمی Tn/kN・m	سرعت مجاز n/r・min-1	قطر سوراخ محوری	طول سوراخ محوری		D	D1	D2	B	A	C	C1	C2	e	اینرسی چرخشی / کیلوگرم·m²	دوز روان کننده / میلی لیتر	وزن /kg
			d1، d2، d3	Y	J1، J4
			میلی متر
GICL1	800	7100	16،18،19	42	--	125	95	60	115	75	20	--	--	30	0.009	55	5.9
			20،22،24	52	38						10	--	24
			25،28	62	44						2.5	--	19
			30,32,35,38	82	60							15	22
GICL2	1400	6300	25،28	62	44	145	120	75	135	88	10.5	--	29		0.02	100	9.7
			30,32,35,38	82	60						2.5	12.5	30
			40,42,45,48	112	84							13.5	28
GICL3	2800	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25		0.047	140	17.2
			40,42,45,48,50,55,56	112	84							17	28
			60	142	107								35
GICL4	5000	5400	32,35,38	82	60	195	165	115	178	125	14	37	32		0.091	170	24.9
			40,42,45,48,50,55,56	112	84						3	17	28
			60,63,65,70	142	107								35
GICL5	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	198	142	3	25	28		0.167	270	38
			60,63,65,70,71,75	142	107							20	35
			80	172	132							22	43
GICL6	11200	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35		0.267	380	48.2
			60,63,65,70,71,75	142	107						4	20
			80,85,90	172	132							22	43
GICL7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	244	180	4	25	35		0.453	570	68.9
			80,85,90,95	172	132							22	43
			100	212	167								48
GICL8	21200	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35		0.646	660	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167								48
GICL9	26500	3500	70,71,75	142	107	315	270	200	284	208	10	45	45		1.036	700	110
			80,85,90,95	172	132						5	22	43
			100,110,120,125	212	167								48
GICL10	42500	3200	80,85,90,95	172	132	345	300	220	330	249	5	43	43		1.88	900	156.7
			100,110,120,125	212	167							22	49
			130,140	252	202							29	54
GICL11	6000	3000	100,110,120	212	167	380	330	260	360	267	6	29	49	40	3.28	1200	217.1
			130,140,150	252	202								54
			160	302	242								64
GICL12	8000	2600	120	212	167	440	380	290	416	313	6	57	57		5.08	2000		305.1
			130,140,150	252	202							29	55
			160,170,180	302	242								68
GICL13	112000	2300	140,150	252	202	480	420	320	476	364	7	54	57		10.06	3000		419.4
			160,170,180	302	242							32	70
			190200	352	282								80
GICL14	160000	2100	160,170,180	302	242	520	465	360	532	415	8	42	70		16.774	4500	593.9
			190200,220	352	282							32	80
GICL15	224000	1900	190200,220	352	282	580	510	400	556	429	10	34	80		26.55	5000	783.3
			240,250	410	330							38	--
GICL16	355000	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	52.22	8000	1134.4
			240,250,260	410	330							38	--
			280	470	380
GICL17	400000	1500	220	352	282	720	645	495	672	512	10	74	80		69	10000	1305
			240,250,260	410	330							39	--
			280300	470	380
GICL18	500000	1400	240,250,260	410	330	775	675	520	702	524	10	46	--		96.16	11000	1626
			280300,320	470	380							41
GICL19	630000	1300	260	410	450	815	715	560	744	560	10	67	--		115.6	13000	1773
			280300,320	470	380							41
			340	550	450
GICL20	710000	1200	280300,320	470	380	855	755	585	786	595	13	44	--		167.41	16000	2263
			340,360	550	450
GICL21	900000	1100	300,320	470	380	915	795	620	808	611	13	59	--		215.7	20000	2593
			340,360,380	550	450							44
			400	650	540
GICL22	950000	950	340,360,380	550	450	960	840	665	830	632	13	44	--	60	278.07	26000	3036
			400,420	650	540
GICL23	1120000	900	360,380	550	450	1010	890	710	870	666	13	44	--		379.4	29000	3668
			400,420,450	650	540							48
GICL24	1250000	875	380	550	450	1050	925	730	890	685	15	46	--		448.1	3200	3946
			400,420,450,480	650	540							50
GICL25	1400000	850	400,420,450	650	540	1120	970	770	930	724	15	50	--		564.64	34000	4443
			480500
GICL26	1600000	825	420,450,480500,530	650	540	1160	990	800	950	733	15	50	--		637.4	37000	4791
GICL27	1800000	800	450,480,500	650	540	1210	1060	850	958	739	15	55	--	70	866.26	45000	5758
			530,460	800	680
GICL28	2000000	770	480500	650	540	1250	1080	890	1034	805	20	55	--		1020.75	47000	6232
			530,560,600,630	800	680
GICL29	2800000	725	500	650	540	1340	1200	960	1034	792	20	57	--	80	1450.84	50000	7549
			530,560,600,630	800	680							55
GICL30	3500000	700	560,600,630	800	680	1390	1240	1005	1050	806	20	55	--		1974.17	59000	9541
			670	--	780

توصیف کنید

I. ویژگی های ساختاری اصلی

طراحی دندان طبلی شکل: این بارزترین ویژگی آن است. نوک دندانه ها و پهلوهای آستین چرخ دنده خارجی به شکل درام کروی تراش خورده و با دندانه های مستقیم یا کمی تغییر یافته حلقه دنده داخلی مشبک می شود. این طراحی اساساً آن را از کوپلینگ های سنتی دندان مستقیم متمایز می کند.

ساختار نوع پایه: GICL "نوع پایه" است. معمولاً از دو آستین شفت با دندانه های بیرونی طبلی شکل و یک حلقه چرخ دنده داخلی با دندانه های مستقیم (یا کمی تغییر یافته) تشکیل شده است که از طریق پیچ و مهره به هم متصل می شوند. ساختار نسبتا فشرده است.

کلیرینس و روانکاری: فاصله جانبی مناسبی بین دندان ها وجود دارد. فضای داخلی با گریس روان کننده (معمولاً گریس مبتنی بر لیتیوم یا روغن دنده فشار شدید) برای کاهش سایش و دفع گرما پر شده است.

II. ویژگی های عملکردی استثنایی

امکان جابجایی زاویه ای و شعاعی قابل توجهی را فراهم می کند:

جبران زاویه ای: معمولاً 1 تا 1.5 درجه ناهماهنگی زاویه ای را امکان پذیر می کند. طراحی دندان به شکل طبل، نقطه تماس دندان را قادر می‌سازد تا با ناهماهنگی به آرامی جابه‌جا شود و از بارگذاری لبه و تمرکز استرس رایج در کوپلینگ‌های دندانه مستقیم جلوگیری کند.
جبران شعاعی: درجه معینی از افست موازی (جابجایی شعاعی) را امکان پذیر می کند.
جبران محوری: به دلیل سطح خمیده دندانه های درام، می تواند مقدار کمی شناور محوری را نیز جذب کند.
قابلیت جبران جامع: می تواند جابجایی های چند جهته را به طور همزمان جبران کند و آن را به یک کوپلینگ انعطاف پذیر معمولی تبدیل کند.

ظرفیت بار بالا و انتقال گشتاور:

چندین دندان به طور همزمان درگیر می شوند و در نتیجه سطح تماس زیادی روی سطوح دندان ایجاد می شود و فشار واحد کاهش می یابد. این امکان انتقال گشتاور بسیار بالا را فراهم می کند و آن را برای کاربردهای سنگین مناسب می کند.

قابلیت اطمینان بالا و عمر طولانی:

دندان‌های طبلی شکل از تمرکز استرس جلوگیری می‌کنند و منجر به سایش یکنواخت در کناره‌های دندان می‌شوند.
یک محیط روانکاری خوب سایش و خوردگی را به حداقل می رساند.
با تراز و نگهداری مناسب، عمر مفید بسیار بالایی دارد.

مناسب برای سرعت بالا:

تعادل دینامیکی را می توان به طور موثر انجام داد و آن را برای شرایط کاری با سرعت متوسط تا بالا مناسب می کند.

نیاز به روغن کاری و نگهداری:

این یک ویژگی است اما می توان آن را یک نقطه ضعف نیز در نظر گرفت. این نیاز به پر کردن دوره ای گریس روان کننده و بازرسی وضعیت آب بندی دارد و آن را به عنوان کوپلینگی که نیاز به تعمیر و نگهداری دارد طبقه بندی می کند. قابلیت اطمینان مهر و موم ها (معمولاً حلقه های O یا لب بند) بسیار مهم است، زیرا نشت روغن سایش را تسریع می کند.

III. ویژگی های کاربردی

فیلدهای کاربردی معمولی:

ماشین آلات متالورژی سنگین (ماشین های نورد، ماشین های صاف کننده)
ماشین آلات معدن (سنگ شکن، آسیاب توپ، نوار نقاله)
سیستم های نیروی محرکه دریایی (اتصال بین موتور اصلی و گیربکس)
پمپ ها و فن های بزرگ مقیاس
تجهیزات تولید برق (به عنوان مثال، اتصالات تجهیزات کمکی در مجموعه ژنراتورهای توربین)
سایر سیستم‌های درایو با سرعت پایین تا متوسط، با خطاهای قابل توجه نصب یا جابجایی‌های عملیاتی.
