کوپلینگ های زنجیره ای RSK-KC برای انتقال نیرو نصب و راه اندازی آسان الزامات تراز پایین تر

تماس با ما

مشخصات

ساختار ساده، کم هزینه

نصب آسان، الزامات تراز پایین تر

ظرفیت تحمل بار قوی

امکان جابجایی محوری نسبتاً بزرگ را فراهم می کند

تعمیر و نگهداری ساده (برای طرح های باز)

جداسازی آسان

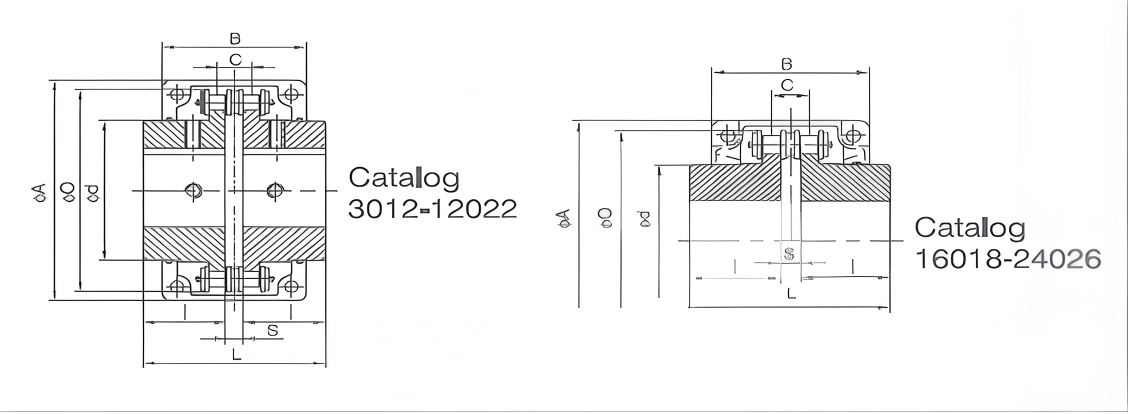

P/N

قابل اجرا

محدوده از

شفت

خلبان

حداکثر

زاویه ای

(مدرک تحصیلی)

پیچ و مهره

حداکثر

گشتاور (Nm)

حداکثر

چرخش (دور در دقیقه)

لحظه

از اینرسی

(کیلوگرم سانتی متر مربع)

مورد نیاز است

مقدار از

گریس (کیلوگرم)

وزن G (کیلوگرم)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29،8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1 درجه

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22،8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

توصیف کنید

کوپلینگ زنجیره ای KC که به طور کامل به عنوان "کوپلینگ زنجیر غلتکی" شناخته می شود، یک عنصر مکانیکی است که نیرو را از طریق شبکه بندی زنجیره های غلتکی دو رشته ای یا چند رشته ای با دو نیمه کوپلینگ زنجیری از همان تعداد دندان منتقل می کند.

اصل اصلی آن بر "انعطاف پذیری" زنجیر برای جبران جابجایی نسبی بین دو شفت متکی است، در حالی که از مش بندی بین دندانه های چرخ دنده و غلتک های زنجیر برای انتقال گشتاور استفاده می کند. این متعلق به دسته کوپلینگ های انعطاف پذیر بدون عناصر الاستیک است. قابلیت جبران آن در درجه اول از فاصله لولاهای زنجیره و انعطاف پذیری ذاتی زنجیره ناشی می شود.

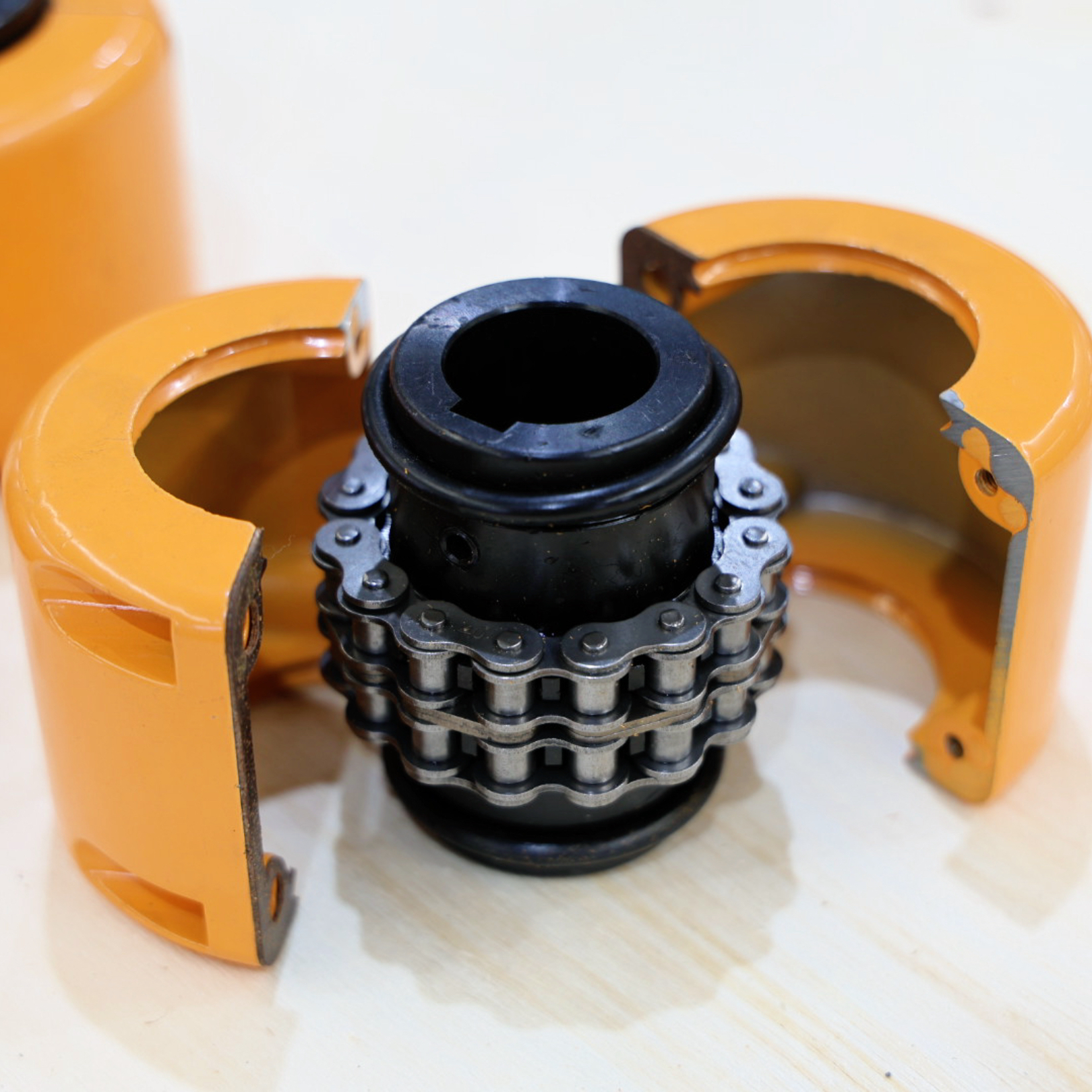

یک جفت زنجیری استاندارد KC عمدتاً از اجزای زیر تشکیل شده است:

دو نیمه کوپلینگ نوع زنجیر چرخ: از نظر شکل شبیه به چرخ دنده ها، معمولاً از فولاد آلیاژی با کیفیت بالا ساخته می شوند و از طریق کلیدها، بوش های مخروطی و غیره به محورهای محرک و محرک متصل می شوند.

زنجیر غلتکی دو رشته ای (یا چند رشته ای): به عنوان عنصر انعطاف پذیر میانی عمل می کند که در اطراف پیچیده شده و با هر دو نیمه کوپلینگ مشبک می شود.

حفاظ (کاسینگ): معمولاً از دو روکش فلزی تقسیم شده (فولاد یا آلومینیوم) که با پیچ و مهره بسته می شوند ساخته می شود. توابع اصلی آن عبارتند از:

محافظ ایمنی: از پرواز زنجیر چرخان با سرعت بالا و ایجاد تصادف در صورت شکستگی جلوگیری می کند.

مخزن روان کننده: می توان آن را با گریس پر کرد تا روانکاری مداوم و جلوگیری از زنگ زدگی زنجیره را فراهم کند.

محافظت در برابر گرد و غبار و آلودگی: زنجیره را از گرد و غبار خارجی، رطوبت و زباله محافظت می کند.

ویژگی های کلیدی

ساختار ساده، کم هزینه:

اجزای کمی، فرآیندهای تولید بالغ (دنده ها و زنجیر قطعات استاندارد هستند). این یکی از انواع کوپلینگ با بالاترین نسبت هزینه به عملکرد است.

نصب آسان، الزامات تراز کمتر:

با توجه به فاصله ذاتی و انعطاف پذیری آن، سازگاری خوبی با خطاهای نصب محوری، شعاعی و زاویه ای (عدم تراز ترکیبی) بین شفت ها دارد. نصب و تراز کردن در مقایسه با دنده یا کوپلینگ دیسکی سریعتر و آسانتر است.

ظرفیت تحمل بار قوی:

طراحی زنجیره چند رشته ای می تواند گشتاور قابل توجهی را منتقل کند و آن را برای کاربردهای درایو با قدرت متوسط و بار متوسط مناسب می کند.

امکان جابجایی محوری نسبتاً بزرگ را فراهم می کند:

زنجیر می‌تواند به صورت محوری در امتداد دندان‌های چرخ‌دنده بلغزد و امکان جبران شناور محوری قابل توجه ناشی از انبساط حرارتی یا فاصله‌های بلبرینگ را فراهم می‌کند.

تعمیر و نگهداری ساده (برای طرح های باز):

کوپلینگ های زنجیره ای نوع باز اولیه، بدون محافظ، امکان مشاهده مستقیم سایش و روانکاری آسان را فراهم می کردند. طرح‌های محافظ مدرن نیز فقط به باز کردن دوره‌ای محفظه برای بازرسی و روغن‌کاری مجدد نیاز دارند.

جداسازی آسان:

به حرکت محوری ماشین آلات متصل نیاز ندارد. صرفاً برداشتن پیچ‌های محافظ و حلقه اتصال زنجیر (در صورت استفاده) به زنجیر امکان جدا شدن می‌دهد و امکان جدا شدن را فراهم می‌کند.

فیلدهای کاربردی اولیه

کوپلینگ‌های زنجیره‌ای KC برای کاربردهای اقتصادی با سرعت‌های متوسط تا پایین، بارهای متوسط، نیاز به جبران ناهماهنگی و در مواردی که دقت انتقال بالا حیاتی نیست، مناسب هستند.

مانند:

ماشین آلات کشاورزی: درایو برای دروگرها، تراکتورها و غیره.

تجهیزات انتقال: درایوهای تسمه نقاله، نوار نقاله های زنجیره ای.

تجهیزات صنعتی عمومی: فن، پمپ، میکسر، درام.

ماشین آلات ساختمانی: کارخانه های اختلاط کوچک، تجهیزات بالابر.

برخی از ماشین آلات صنعتی سبک حساس به هزینه.
