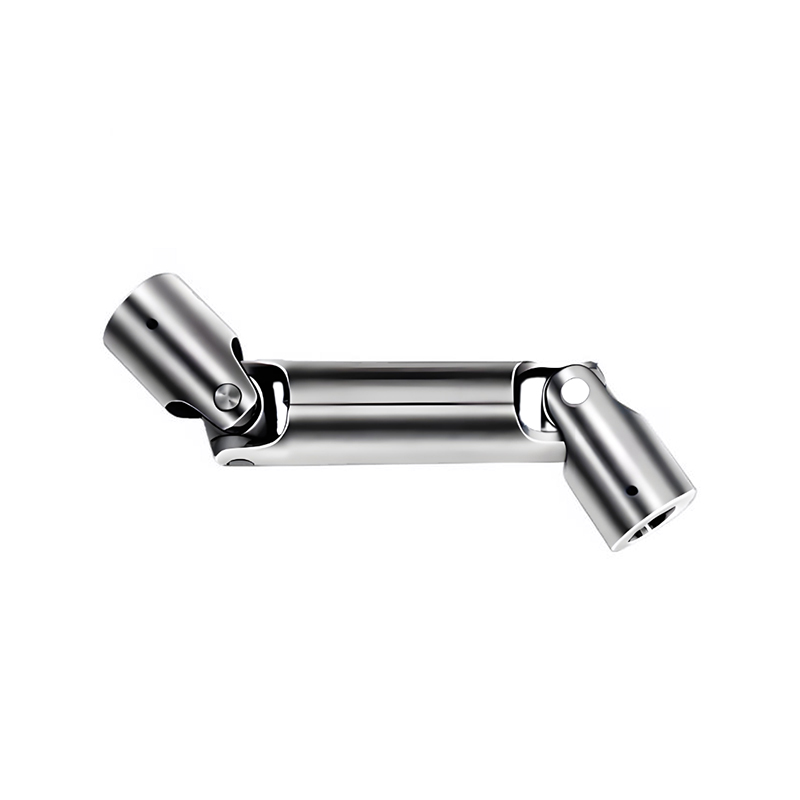

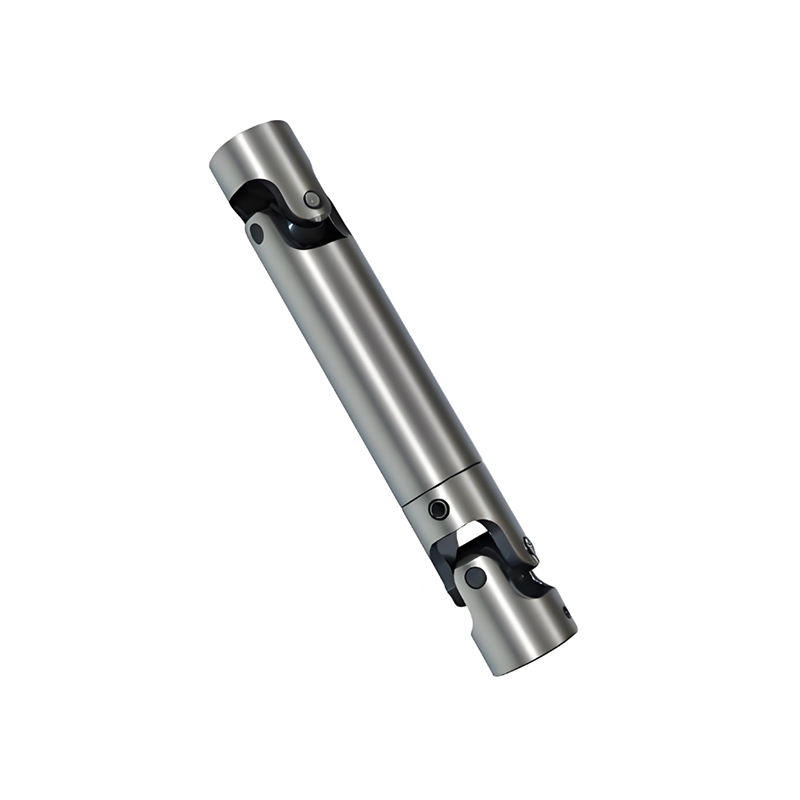

RSK-WS دقیق شفت جهانی دو نوع انتقال گشتاور زاویه بزرگ

قابلیت انتقال گشتاور زاویه بزرگ

ظرفیت بار سنگین برجسته

جبران ناهماهنگی ترکیبی قوی

راندمان انتقال بالا

شفت یونیورسال دقیق  (مفصل U) یک کوپلینگ مکانیکی باکیفیت است که قدرت چرخشی را بین محورهای غیر همتراز منتقل می‌کند و امکان حرکت و زوایای مختلف را فراهم می‌کند، معمولاً در وسایل نقلیه و ماشین‌آلات برای انتقال صاف و مطمئن گشتاور در جاهایی که اتصالات مستقیم مورد نیاز نیست، دارای مواد مقاوم مانند فولادی با تحمل‌پذیری محکم و دارای مواد متحمل محکم و مقاوم مانند فولاد است. آب بندی پیشرفته برای عمر طولانی و عملکرد ثابت، بر خلاف اتصالات U استاندارد که ممکن است تغییرات سرعت در زوایای بالا داشته باشند.

ویژگی های کلیدی

جبران زاویه: شفت ها را در زوایای متقاطع و غیر موازی به هم وصل می کند که برای تعلیق یا اتصال ماشین آلات بسیار مهم است.

دقت بالا: با تحمل‌های سخت برای عملکرد روان، به حداقل رساندن لرزش‌ها و اتلاف نیرو، ساخته شده است، یادداشت‌ها Partsource و Belden Universal.

قطعات بادوام: Partsource و Belden Universal توضیح می‌دهند که از صلیب‌های فولادی آلیاژی سخت شده، یاتاقان‌های سوزنی عملیات حرارتی شده، و مهر و موم‌های مقاوم برای افزایش استحکام و توزیع روان‌کاری استفاده می‌کند.

محافظت در برابر خوردگی: Partsource اضافه می کند: اغلب دارای پوشش های محافظ (مانند MICRO SHIELD™) برای مقاومت در برابر زنگ زدگی است.

چگونه کار می کند (Basic U-Joint)

ساختار: یک محور X شکل (صلیب) دو یوغ (یکی در هر شفت) را به هم متصل می‌کند.

حرکت: صلیب به شفت‌ها اجازه می‌دهد تا بچرخند و چرخش را حتی در حالت زاویه دار مانند گیمبال منتقل می‌کنند.

نوسان سرعت بالقوه: ویکی‌پدیا و WM Berg خاطرنشان می‌کند: یک اتصال U منفرد می‌تواند باعث افزایش سرعت و کند شدن شفت خروجی شود (سرعت غیر ثابت) اگر زاویه قابل توجه باشد.

راه حل دقیق: اتصالات دقیق این نوسانات را به حداقل می‌رسانند و از تحویل برق روان‌تر در مقایسه با موارد استاندارد، به ویژه در کاربردهای حیاتی اطمینان حاصل می‌کنند.

برنامه های کاربردی رایج

خودرو: میل‌های محرک در خودروهای دیفرانسیل عقب (RWD) و چهار چرخ متحرک (4WD) که گیربکس را به دیفرانسیل متصل می‌کند.

ماشین آلات صنعتی: اتصال قطعات دوار در اتوماسیون، رباتیک و سایر تجهیزات سنگین که در آن زاویه تغییر می کند

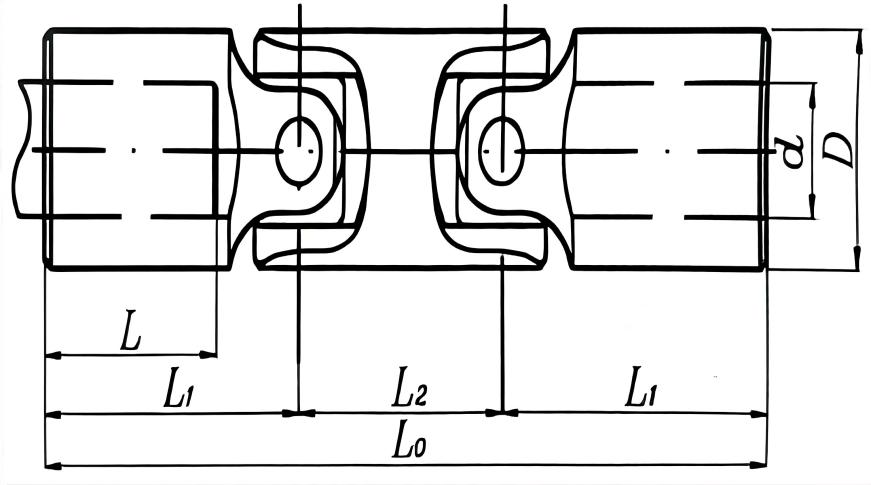

کوپلینگ نوع RSK-WS معمولاً دارای یک آرایش مشترک جهانی دوگانه برای دستیابی به انتقال سرعت ثابت یا نزدیک به ثابت است. اجزای اصلی آن عبارتند از:

دو مجموعه شفت متقاطع: اجزای اصلی. هر مجموعه شامل موارد زیر است:

شفت متقاطع (اسپایدر): ساخته شده از فولاد آلیاژی با استحکام بالا، جزء اصلی باربر است.

بلبرینگ های غلتکی سوزنی: برای کاهش اصطکاک روی چهار ژورنال شفت متقاطع نصب می شود.

درپوش یا مهر و موم بلبرینگ: بلبرینگ ها را محکم کنید و در برابر گرد و غبار و آب محافظت کنید

دو یوک (یوک فلنج یا یوک جوش): به مجموعه شفت متقاطع وصل شوید

یک شفت میانی (محرک محرک): یوک ها را در هر دو انتها از طریق طناب یا فلنج متصل می کند.

Spline Sliding Sleeve (Slip Tube): یک ویژگی مشخص از نوع RSK-WS. شفت میانی معمولاً با اسپلاین‌های خارجی طراحی می‌شود که با یک آستین کشویی خاردار داخلی درگیر می‌شوند. این به شفت محرک اجازه می دهد در حین انتقال گشتاور به صورت محوری بلغزد و جابجایی محوری ناشی از انبساط/انقباض حرارتی یا نصب را جبران کند.

بلبرینگ های لغزنده یا اتصالات روانکاری (نوک سینه های گریس): از روانکاری مجموعه اسپلاین اطمینان حاصل کنید.

ویژگی های کلیدی:

1. قابلیت انتقال گشتاور زاویه بزرگ:

یک اتصال منفرد می تواند به زاویه کاری 15 تا 25 درجه یا حتی بیشتر برسد که برای اتصال تجهیزات با محورهای غیر خطی یا تجهیزاتی که موقعیت کاری آنها تغییر می کند مناسب است.

2. ظرفیت بار سنگین برجسته:

از فولاد آلیاژی با استحکام بالا و غلتک سوزنی با اندازه بزرگ استفاده می کند. ساختار قوی آن را به یکی از قابل اعتمادترین راه حل های مکانیکی برای انتقال گشتاور بسیار بالا (تا میلیون ها نیوتن متر) تبدیل می کند. به طور گسترده در کارخانه های نورد متالورژی، ماشین آلات معدن و غیره استفاده می شود.

3. جبران ناهماهنگی ترکیبی قوی:

جبران زاویه ای: از طریق مفصل شفت متقاطع به دست می آید.

جبران محوری: حرکت محوری در فواصل زیاد (تا چند صد میلی متر) را از طریق آستین کشویی اسپلاین، یک مزیت کلیدی از نوع WS انجام می دهد.

جبران شعاعی: دارای درجه ای از سازگاری است.

4. راندمان انتقال بالا:

ساختار قابل اعتماد، عمر طولانی:

طراحی بالغ با تمام قطعات باربر فلزی. در صورت نگهداری صحیح، عمر طولانی را ارائه می دهد.

فیلدهای کاربردی اولیه

نوع WS یک کوپلینگ کلاسیک "Mainstay of Heavy Industry" است که برای موارد زیر مناسب است:

صنعت متالورژی: محرک های اصلی و کمکی برای کارخانه های نورد فولادی (آسیاب های شکوفه، آسیاب های مقطع، آسیاب های صفحه ای).

بلند کردن و حمل و نقل: مکانیزم های بوم لوفینگ جرثقیل های پایه بندر بزرگ، لودر/تخلیه کننده کشتی.

ماشین آلات معدن: سیستم های محرک برای بیل مکانیکی، سنگ شکن، آسیاب گلوله ای.

ماشین آلات ساختمانی: بخش هایی از جرثقیل های خزنده بزرگ، ماشین های حفاری تونل را هدایت کنید.

ماشین‌آلات کاغذی، ماشین‌آلات عرشه دریایی و سایر کاربردهایی که به انتقال با زاویه بزرگ و گشتاور بالا نیاز دارند.
