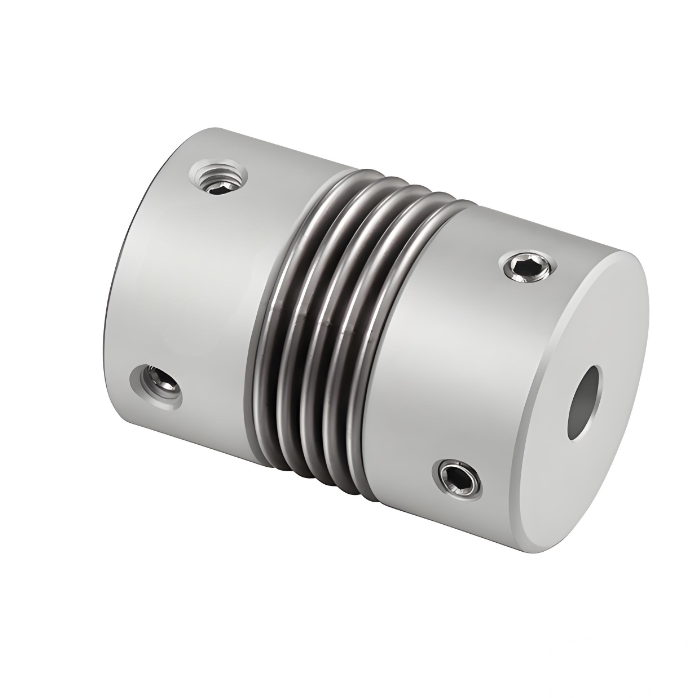

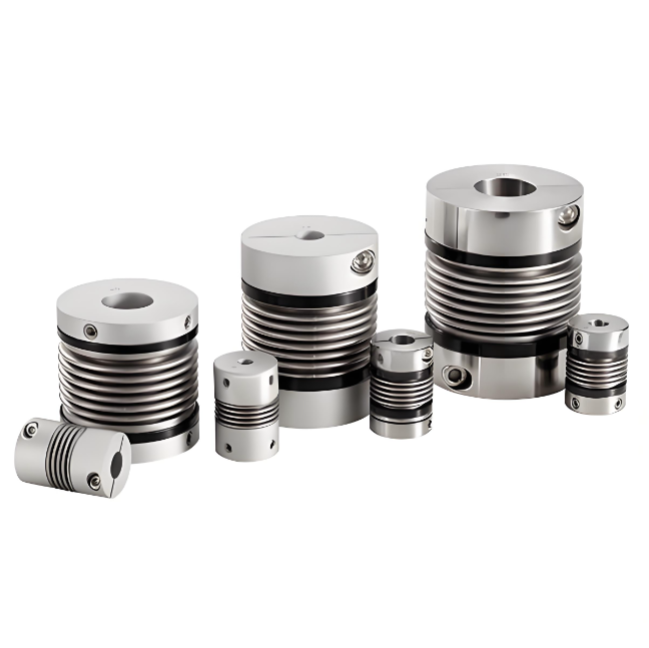

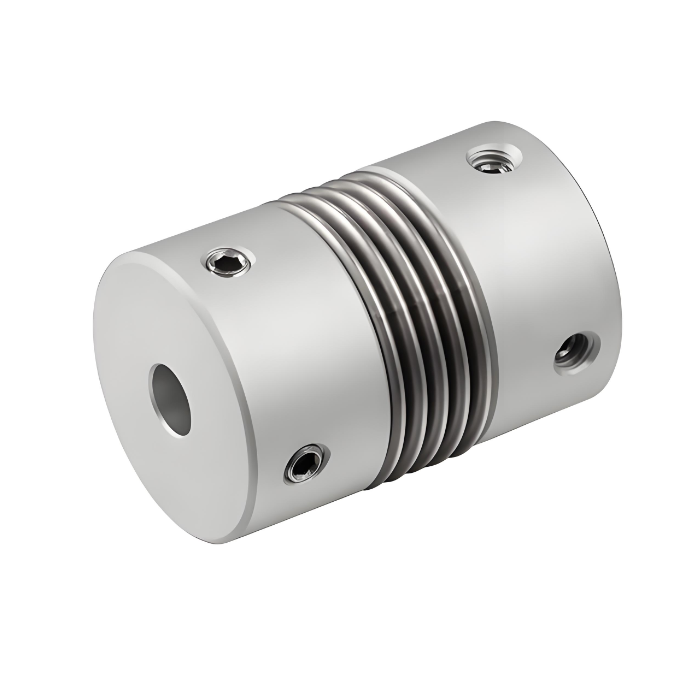

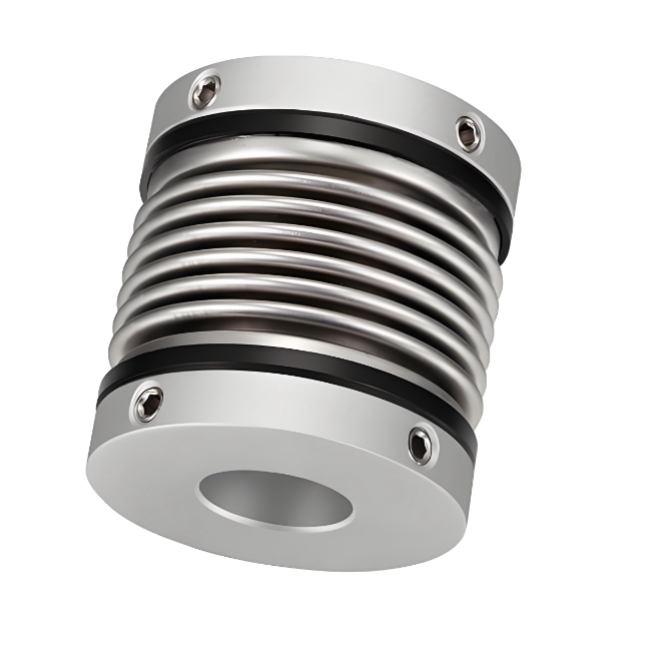

نوع مارپیچ موقعیت یابی کوپلینگ های آلیاژ آلومینیوم RSK-CPR انحرافات زاویه ای و محوری شعاعی را به طور موثرتر جبران می کند.

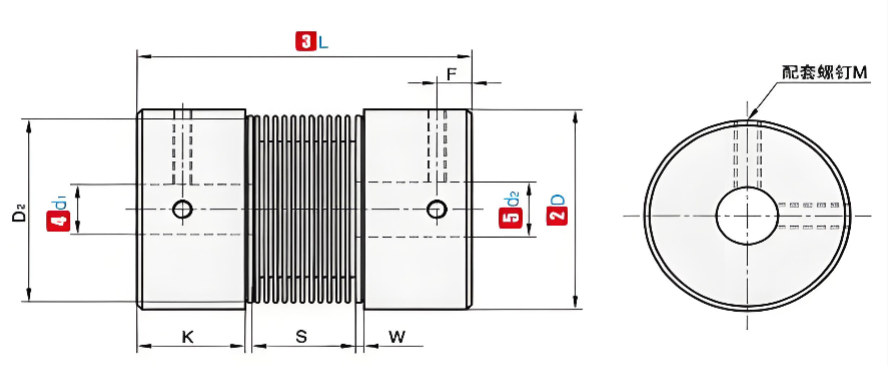

P/N

ΦD

L

قطر داخلی استاندارد (میلی متر)

K

W

S

D2

F

M

سفت شدن گشتاور (N.m)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

M5

5

توجه: سوراخ‌های داخلی در هر دو انتهای کوپلینگ را می‌توان آزادانه با حداقل و حداکثر قطر داخلی ترکیب کرد. اندازه های قطر داخلی مشخص شده در جدول فقط برای مرجع هستند. قطر سوراخ مورد نیاز مشتری نیز فقط برای مرجع است. برای قطر سوراخ مورد نیاز مشتری، لطفا با ما تماس بگیرید.

P/N

ΦD

L

گشتاور درجه بندی (N.m)

اجازه تعصب (mm)

اجازه شیب (∠°)

اجازه انحراف محوری (میلی متر)

RPM مجاز است

سفتی پیچشی استاتیک (N.m/rad)

ممان اینرسی (N.m)

وزن (گرم)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7.9X10⁻7

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2.0X10⁻6

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6.2X10⁻6

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6.7X10⁻6

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2.0X10-5

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2.1X10-5

85

نکته: گشتاور اینرسی و پارامترهای فنی فوق با استاندارد حداکثر دیافراگم اندازه گیری می شوند. حداکثر مقدار گشتاور نامی مربوط به دوام خود کوپلینگ است. هرچه قطر بیرونی بزرگتر باشد، نیرو بیشتر است و هرچه قطر بیرونی کوچکتر باشد، سرعت مجاز بالاتر است.
