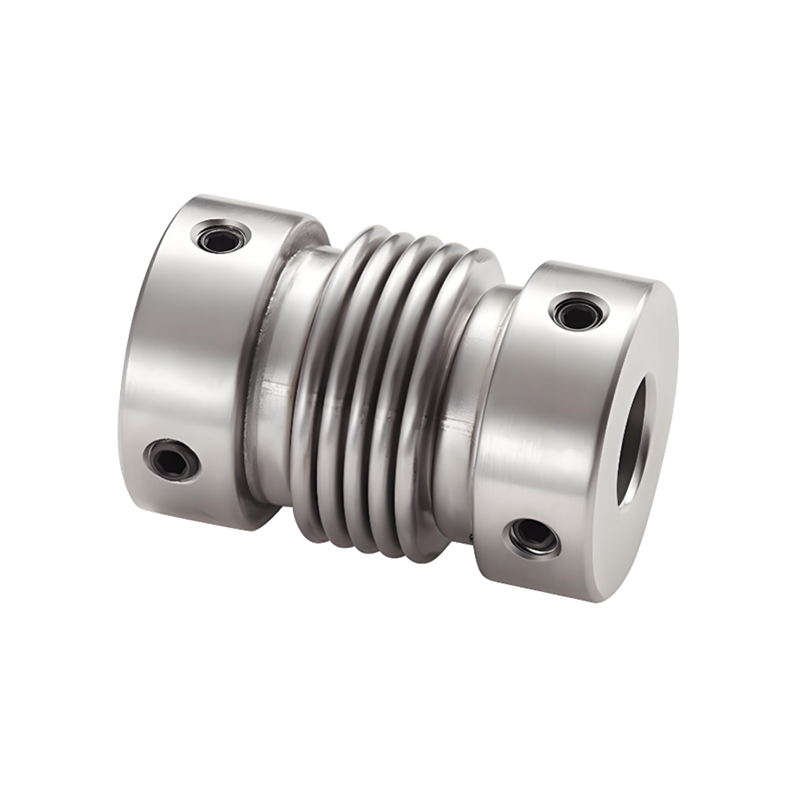

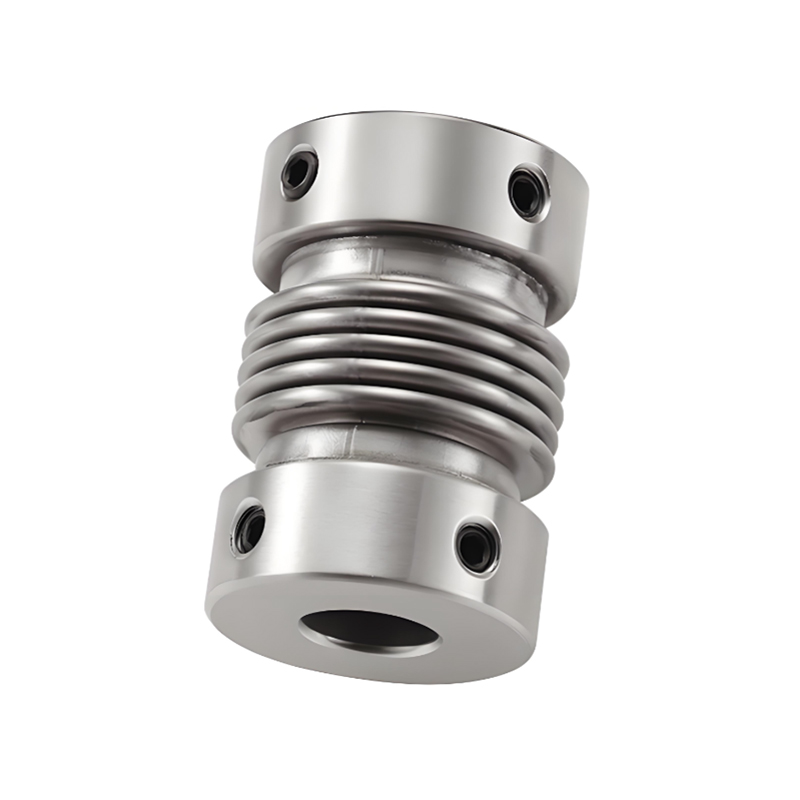

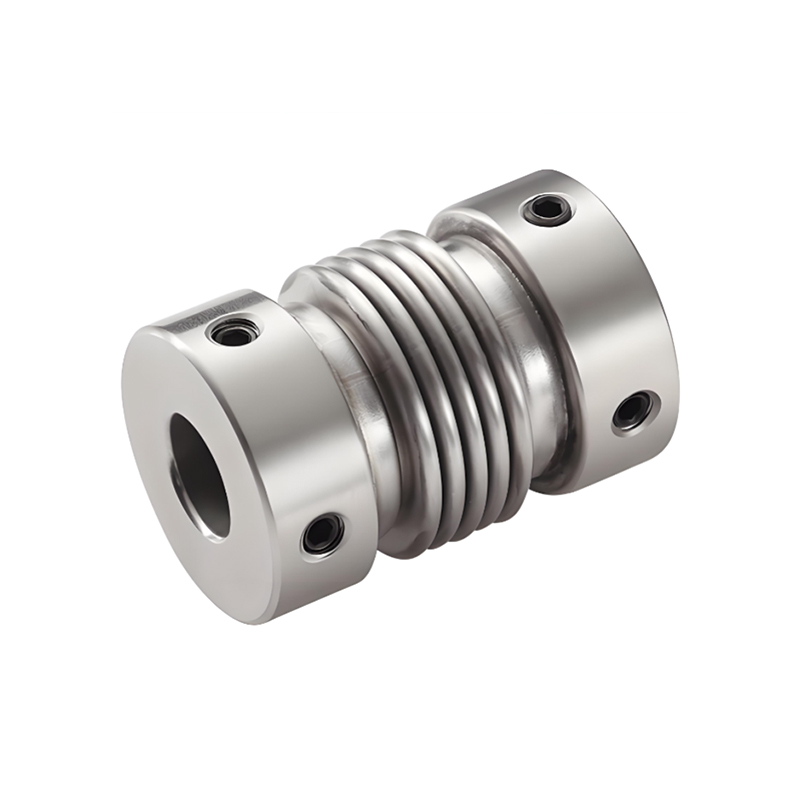

RSK-CPRG مقاوم در برابر خوردگی خوب کوپلینگ های فولادی ضد زنگ پیچ موقعیت یابی

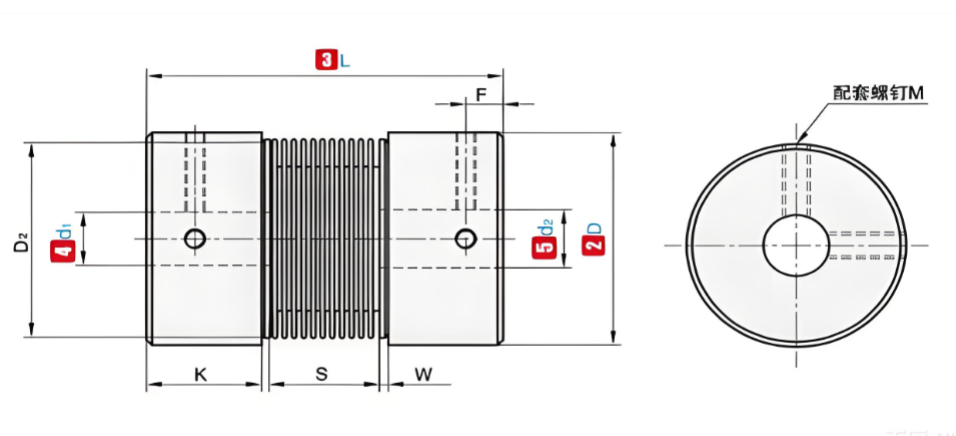

P/N

ΦD

L

قطر داخلی استاندارد (میلی متر)

K

W

S

D2

F

M

سفت شدن گشتاور (N.m)

RSK-CPRG

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

توجه: سوراخ‌های داخلی در هر دو انتهای کوپلینگ را می‌توان آزادانه با حداقل و حداکثر قطر داخلی ترکیب کرد. اندازه های قطر داخلی مشخص شده در جدول فقط برای مرجع هستند. قطر سوراخ مورد نیاز مشتری نیز فقط برای مرجع است. برای قطر سوراخ مورد نیاز مشتری، لطفا با ما تماس بگیرید.

P/N

ΦD

L

گشتاور درجه بندی (N.m)

اجازه تعصب (mm)

اجازه شیب (∠°)

اجازه انحراف محوری (میلی متر)

RPM مجاز است

سفتی پیچشی استاتیک (N.m/rad)

ممان اینرسی (N.m)

وزن (گرم)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0.1

16000

150

7.9X10⁻7

22

20

32

2.2

0.1

2

0.3

-0.1

13000

220

2.0X10⁻6

36

22.5

34

2.7

0.15

2

0.3

-0.1

12000

300

6.2X10⁻6

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6.7X10⁻6

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2.0X10-5

128

نکته: گشتاور اینرسی و پارامترهای فنی فوق با استاندارد حداکثر دیافراگم اندازه گیری می شوند. حداکثر مقدار گشتاور نامی مربوط به دوام خود کوپلینگ است. هرچه قطر بیرونی بزرگتر باشد، نیرو بیشتر است و هرچه قطر بیرونی کوچکتر باشد، سرعت مجاز بالاتر است.
