مشخصات

اندازه (میلی متر)	ابعاد (میلی متر)	بار نامی		فشار تماس (MPa)		وزن (تقریباً کیلوگرم)
اندازه (میلی متر)	L1	محوری (kN)	گشتاور (N·m)	شفت (MPa)	هاب (MPa)	وزن (تقریباً کیلوگرم)
6×9×4.5	3.7	0.83	2	116	76	0.002
7×10×4.5	3.7	0.85	3	101	67	0.002
8×11×4.5	3.7	1.22	5	125	94	0.002
9×12×4.5	3.7	1.83	8	146	101	0.002
10×13×4.5	3.7	1.83	10	130	109	0.002
12×15×4.5	3.7	1.91	11	115	90	0.002
13×16×4.5	3.7	1.96	13	107	87	0.002
14×18×6.3	5.3	3.31	23	120	94	0.002
15×19×6.3	5.3	3.34	25	113	88	0.005
16×20×6.3	5.3	3.4	28	110	89	0.006
17×21×6.3	5.3	3.59	29	102	82	0.006
18×22×6.3	5.3	3.68	33	102	82	0.007
19×24×6.3	5.3	4.96	47	133	105	0.007
20×25×6.3	5.3	5.54	55	140	109	0.009
22×26×6.3	5.3	5.88	65	132	113	0.007
24×28×6.3	5.3	5.89	73	130	110	0.008
25×30×6.3	5.3	6.02	73	117	97	0.009
28×32×6.3	5.3	6.13	85	112	97	0.010
30×35×6.3	5.3	6.14	90	99	84	0.011
32×36×6.3	5.3	7.99	127	126	112	0.011
35×40×7.0	6	9.2	166	121	107	0.016
36×42×7.0	6	9.48	166	113	98	0.019
38×44×7.0	6	9.84	186	113	98	0.021
40×45×8.0	6.6	10.8	226	113	103	0.021
42×48×8.0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

اندازه (میلی متر)	ابعاد (میلی متر)	بار نامی		فشار تماس (MPa)		وزن (تقریباً کیلوگرم)
اندازه (میلی متر)	L1	محوری (kN)	گشتاور (N·m)	شفت (MPa)	هاب (MPa)	وزن (تقریباً کیلوگرم)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

توصیف کنید

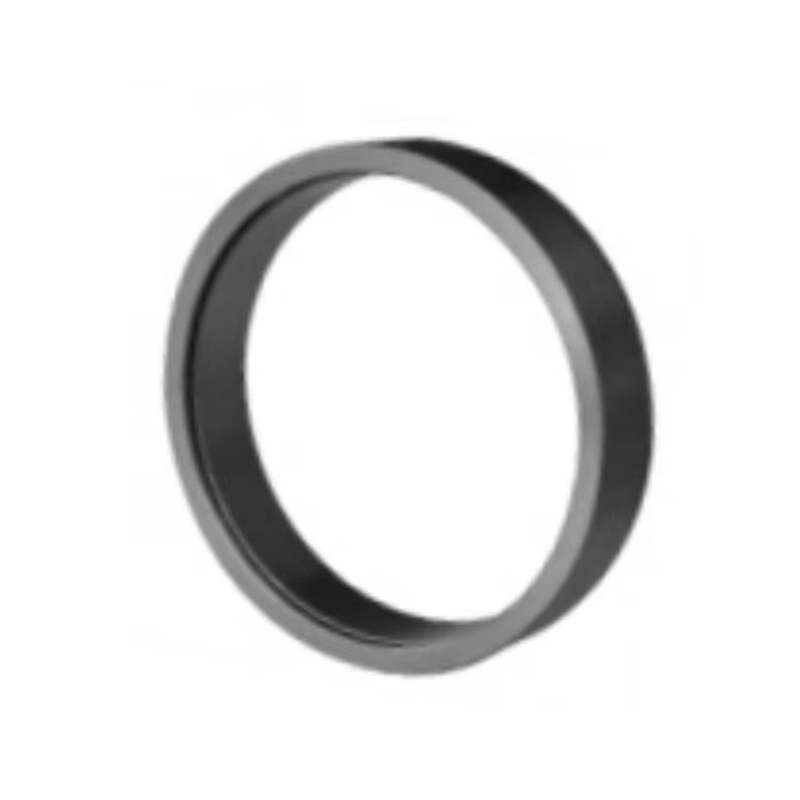

غلاف انبساط ظرفیت بار بالا Z1 یک دستگاه قفل محور محور است که برای انتقال گشتاور اصطکاکی بدون عکس العمل مهندسی شده است. این نوع عنصر قفل، با استفاده از انبساط مکانیکی برای دستیابی به انتقال مطمئن و دقیق گشتاور بین اجزای شفت و هاب، نیاز به اتصالات تداخل سنتی یا اتصالات فقط کلیدی را از بین می برد.

این مدل Z1 به طور خاص برای کاربردهای با گشتاور بالا و بارهای سنگین طراحی شده است که دارای جداسازی آسان، ساختار ضد شل شدن و کلیدهای فولادی قابل ماشینکاری است که آن را برای سفارشی سازی OEM و استفاده صنعتی نیازمند آن مناسب می کند.

ویژگی ها و مزایا
1. ظرفیت انتقال بار بالا
آستین انبساط Z1 برای مقاومت در برابر نیروهای شعاعی و محوری بسیار بالا و همچنین بارهای گشتاور طراحی شده است، ایده آل برای مجموعه های محرکه سنگین.

2. قفل اصطکاکی با واکنش صفر
با ایجاد فشار سطحی قوی بین شفت و توپی، آستین انبساط انتقال گشتاور یکنواخت را بدون حرکت نسبی یا واکنش متقابل تضمین می کند و ثبات مکانیکی و طول عمر سیستم را بهبود می بخشد.

3. جداسازی آسان و قابلیت استفاده مجدد
هندسه حلقه مخروطی یکپارچه و اتصال دهنده های قابل جابجایی امکان مونتاژ و جداسازی سریع را بدون آسیب رساندن به شفت یا توپی فراهم می کند - به ویژه برای سیستم هایی که نیاز به تعمیر و نگهداری دارند.

4. طراحی مکانیکی ضد شل شدن
این آستین که با پیچ های خود قفل، هندسه مقاوم در برابر لرزش و توزیع یکنواخت تنش طراحی شده است، خطر شل شدن ناخواسته را حتی تحت بارگذاری شوک یا گشتاور معکوس دینامیکی به حداقل می رساند.

5. کلید فولادی یکپارچه یا اختیاری
در حالی که خود آستین قفل اصطکاکی قابل اعتمادی را ارائه می دهد، از کلیدهای ماشینکاری شده نیز برای ایمنی بیشتر یا تراز در سیستم های با ضربه زیاد یا بار بحرانی پشتیبانی می کند. راه کلید را می توان مطابق با مشخصات مشتری ماشین کاری کرد.

6. ماشینکاری سفارشی و پشتیبانی OEM
تمام سطوح و ابعاد داخلی را می توان به صورت سفارشی برای تناسب با تلورانس شفت / توپی خاص ماشینکاری کرد و آستین را می توان مطابق با نقشه های فنی ارائه شده توسط مشتری یا محاسبات بار تولید کرد.

7. مقاومت در برابر خوردگی و تکمیل سطح
با پوشش اکسید سیاه، روکش روی یا فسفاته برای محافظت در برابر تخریب محیطی و افزایش عمر مفید موجود است.

برنامه های کاربردی معمولی
آستین انبساط Z1 به طور گسترده در سیستم های مکانیکی استفاده می شود که در آن اتصالات شفت به توپی ایمن و بدون عکس العمل بسیار مهم است. کاربردهای رایج عبارتند از:

گیربکس صنعتی و کاهنده سرعت
اتصالات محکم و قابل اعتماد شفت دنده را با گشتاور بالا تضمین می کند.

نوار نقاله های سنگین و درایوهای قرقره
بار را بدون لغزش کلید بین عناصر دوار به طور موثر منتقل می کند.

توربین بادی و تجهیزات انرژی
در سیستم های محرک که در آن نیروهای محوری، بارهای معکوس، و قابلیت اطمینان طولانی مدت ضروری هستند استفاده می شود.

ماشین آلات معدن، متالورژی و سیمان
طراحی شده برای مقاومت در برابر ارتعاشات سنگین و بارهای ضربه ای در سیستم های جابجایی مواد.

تجهیزات دوار و دستگاه های تست
امکان جداسازی منعطف و تراز دقیق شفت در طول تعمیر و نگهداری مکرر را فراهم می کند.
غلاف انبساط ظرفیت بار بالا Z1 راه حلی قابل اعتماد، دقیق و سازگار با تعمیر و نگهداری برای اتصالات شفت به توپی با کارایی بالا در سیستم های صنعتی پر تقاضا ارائه می دهد. با ساختار ضد شل شدن، جداسازی آسان و پشتیبانی از ماشینکاری OEM و ادغام کلید، نیازهای جدی مهندسی مکانیک مدرن را برآورده می کند.
