دستورالعمل نصب کوپلینگ های شبکه RSK

عملکرد از جفت شدن تا حد زیادی به نحوه نصب و نگهداری شما بستگی دارد. کوپلینگ های Grid طوری طراحی شده اند که بدون تغییر در موقعیت افقی یا عمودی کار کنند.

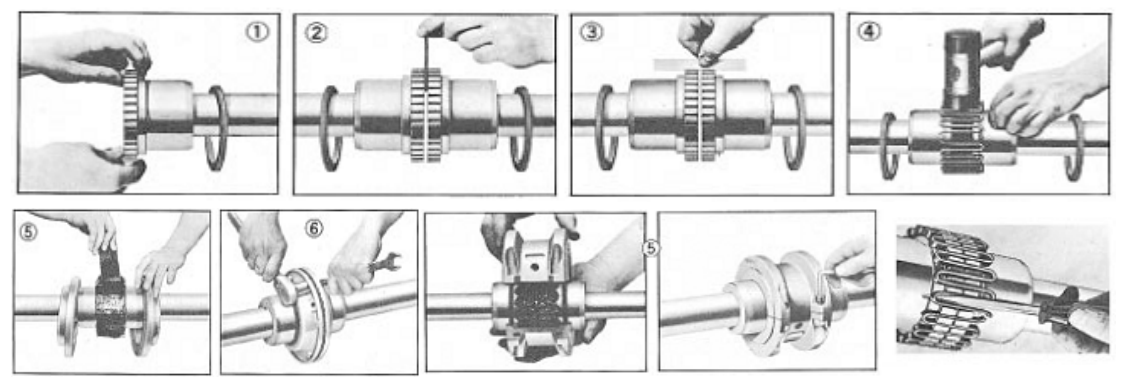

1. Mount Seals and Hubs
تمام قطعات فلزی را با استفاده از حلال غیر قابل اشتعال تمیز کنید و توپی ها، شفت ها و راه های کلید را از نظر وجود فرز بررسی کنید. قبل از نصب توپی، مهر و موم ها را به آرامی با گریس بپوشانید و روی شفت ها قرار دهید. توپی ها را روی محورهای مربوطه خود نصب کنید تا سطح هاب با انتهای محورهای آن همسطح باشد مگر اینکه خلاف آن مشخص شده باشد. هنگام مبله پیچ ها را محکم کنید.

2. Gap و Angular Alignment

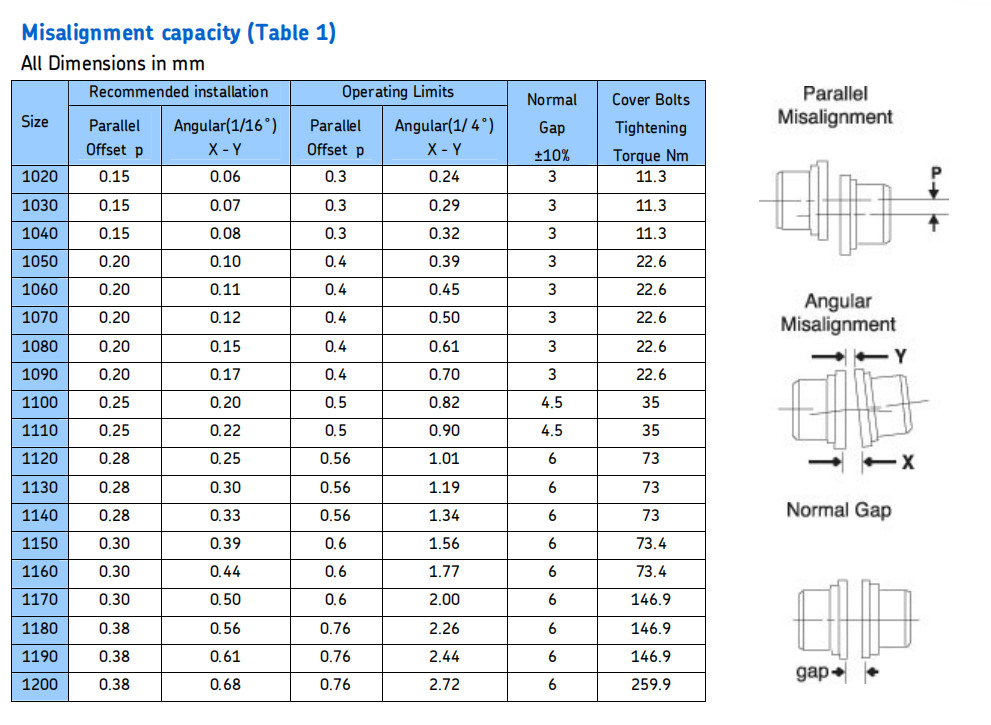

با استفاده از یک میله فاصله دهنده به ضخامت شکاف مشخص شده در جدول 1. میله را همانطور که در شکل نشان داده شده است در همان عمق در فواصل 90 درجه قرار دهید و فاصله بین میله و وجه توپی را با حسگرها اندازه بگیرید. تفاوت در حداقل و حداکثر اندازه گیری نباید از حد زاویه ای مشخص شده در جدول 1 تجاوز کند

3. تراز افست
طوری تراز کنید که یک لبه مستقیم به صورت مربع (یا در محدوده مشخص شده در جدول 2) روی هر دو هاب و همچنین در فواصل 90 درجه قرار گیرد. فاصله نباید از محدودیت های نصب افست موازی مشخص شده در جدول 1 تجاوز کند. تمام پیچ های پایه را محکم کرده و مراحل 2 و 3 را تکرار کنید. در صورت لزوم کوپلینگ را دوباره تنظیم کنید.

4. درج Grid
قبل از وارد کردن شبکه، شکاف و شیارها را با روان کننده مشخص بسته بندی کنید. Grid را در همان جهت ثابت کنید. این کار تماس صحیح شبکه را با پین غیر چرخشی در نیمه های پوششی تضمین می کند. توری را کمی پهن کنید تا از روی دندانه های کوپلینگ عبور کنید و با یک پتک نرم بنشینید.

5. با گریس بسته بندی کنید و روکش ها را جمع کنید
فضاهای بین و اطراف شبکه را تا حد امکان با روان کننده بسته بندی کنید و سطح اضافی را با بالای توری پاک کنید. مهر و موم ها را روی توپی ها قرار دهید تا با شیارهایی در پوشش هماهنگ شوند. واشرها را روی فلنج نیمه پوشش پایینی قرار دهید و روکش ها را طوری جمع کنید که علائم کبریت در یک طرف قرار گیرند. واشرها را به داخل فشار دهید تا در برابر مهر و موم ها متوقف شوند و نیمه های پوشش را با بست ها محکم کنید، تا گشتاور مشخص شده در جدول سفت کنید. اطمینان حاصل کنید که واشرها در هنگام سفت کردن بست ها در موقعیت خود قرار دارند.
